Auswählen von Objekten nach Anfangsknoten und Umgrenzung
Erfahren Sie, wie Sie mit Anfangsknoten und Umgrenzung automatisch einen Auswahlsatz erstellen, der Flächen auf einem Volumenkörper oder Flächenkörper enthält, die sich zwischen einem Satz von Umgrenzungsobjekten und einem Ausgangsobjekt in Fusion befinden.
Klicken Sie im Werkzeugkasten auf Auswählen > Auswahlwerkzeuge > Anfangsknoten und Umgrenzung
.Das Dialogfeld Anfangsknoten und Umgrenzung wird angezeigt.
Wählen Sie im Ansichtsbereich Flächen oder Kanten auf einem Volumenkörper oder Flächenkörper als Umgrenzungsobjekte aus, die die Auswahlbegrenzung definieren.
Klicken Sie im Dialogfeld auf die Auswahl Ausgangsobjekt.
Wählen Sie im Ansichtsbereich eine Fläche aus, die als Ausgangsobjekt innerhalb der Auswahlbegrenzung verwendet werden soll.
Klicken Sie im Dialogfeld auf Aktualisieren.

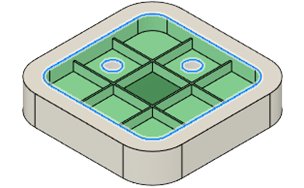

Die Flächen auf dem Körper, die sich zwischen den Umgrenzungsobjekten und dem Ausgangsobjekt befinden, werden im Ansichtsbereich hervorgehoben.
Optional: Fügen Sie Flächen manuell hinzu oder entfernen sie, oder ändern Sie die Umgrenzungsobjekte und Ausgangsobjekte. Klicken Sie anschließend auf Aktualisieren, um das Ergebnis anzupassen.
Klicken Sie auf OK.
Die Flächen werden im Ansichtsbereich und im Browser ausgewählt.
Tipps
- Berücksichtigen Sie alle möglichen Pfade zwischen den Umgrenzungsobjekten und dem Ausgangsobjekt. Wenn beispielsweise Bohrungen zwischen der Innen- und Außenseite des Körpers vorhanden sind, werden sowohl interne als auch externe Flächen in den Auswahlsatz aufgenommen, es sei denn, Sie schließen die Kanten oder Flächen der Bohrungen als Umgrenzungsobjekte ein.
- Wenn Sie den Auswahlsatz fertig gestellt haben, klicken Sie mit der rechten Maustaste auf eine beliebige Stelle im Ansichtsbereich und wählen Auswahlsatz erstellen aus, um den Auswahlsatz zur schnellen Wiederverwendung im Browser zu speichern.
