Erstellen einer Volumenkörperkugel
Erfahren Sie, wie Sie mit dem Werkzeug Kugel einen Volumenkörper in der Form eines Kugel-Grundkörpers in Fusion erstellen.
Klicken Sie im Werkzeugkasten auf Volumenkörper > Erstellen > Kugel
.Wählen Sie im Ansichtsbereich eine Ebene oder ebene Fläche aus.
Platzieren Sie den Mittelpunkt der Kugel.
Das Dialogfeld Kugel wird angezeigt.

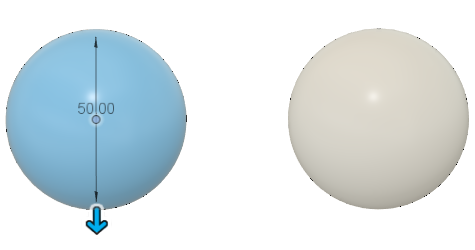

Ziehen Sie im Ansichtsbereich den Manipulatorgriff für Durchmesser, um die Größe der Kugel anzupassen, oder geben Sie einen genauen Wert an.
Wählen Sie einen Vorgang aus, und passen Sie die zugehörigen Einstellungen an:
Verbinden: Kombiniert den neuen mit einem vorhandenen Körper.
Ausschneiden: Entfernt eine Fläche aus einem vorhandenen Körper.- Objekte zum Ausschneiden: Aktivieren oder deaktivieren Sie Objekte, die Sie ausschneiden möchten.
Schnittmenge: Erstellt einen Körper am Schnittpunkt eines vorhandenen Körpers mit dem neuen Körper.- Objekte zum Ausschneiden: Aktivieren oder deaktivieren Sie Objekte, die Sie ausschneiden möchten.
Neuer Körper: Erstellt einen neuen Körper in der aktiven Komponente.
Neue Komponente: Erstellt einen neuen Körper in einer neuen Komponente.
Klicken Sie auf OK.
Der Volumenkörper wird im Ansichtsbereich in der Form eines Kugel-Grundkörpers angezeigt.
