Aktivität 4: Verwenden des Befehls Drücken/Ziehen zum Schneiden einer Nut und zum Erstellen von Abrundungen

Bei dieser Aktivität verwenden Sie das Werkzeug Drücken/Ziehen sowie eine vorhandene Skizze zum Schneiden einer Nut in den Kipphebel für den Fahrradrahmen. Anschließend runden Sie einige der scharfen Kanten ab, indem Sie mehrere Abrundungen erstellen.

Voraussetzungen

• Die vorherige Aktivität zur Erstellung der Bohrung auf der Vorderseite des Kipphebels ist abgeschlossen.

Schritte

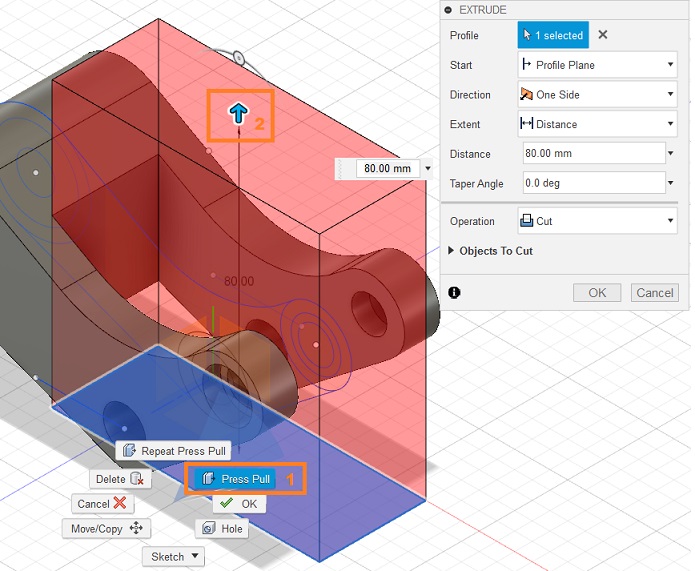

1. Verwenden Sie den Befehl Drücken/Ziehen zum Schneiden einer rechteckigen Nut durch den Kipphebel.

   1. Wählen Sie unten die Rechteck-Skizze aus, klicken Sie mit der rechten Maustaste, und verwenden Sie die Option Drücken/Ziehen (rechts neben dem Cursor).

   2. Ziehen Sie den Pfeil-Manipulator durch das Modell, damit der Schnitt durch das gesamte Modell hindurchgeht.



      Anmerkung: Beachten Sie, dass Drücken/Ziehen automatisch zu einem Extrusionswerkzeug wird. Die Option Drücken/Ziehen zeichnet sich dadurch aus, dass sie sich an den Vorgang anpasst und ein vorhersagbares Ergebnis liefert. Wenn Sie beispielsweise eine Kante auswählen und Drücken/Ziehen verwenden, wird automatisch eine Abrundung erstellt.

   3. Klicken Sie zum Beenden auf OK.

2. Erstellen Sie Abrundungen an den Innenkanten.

   1. Wählen Sie die beiden Innenkanten aus. (Halten Sie die Umschalttaste gedrückt, um die Mehrfachauswahl zu ermöglichen.)

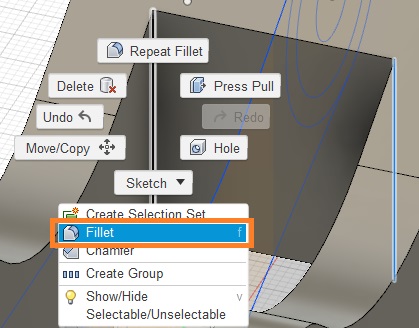

   2. Klicken Sie mit der rechten Maustaste, und wählen Sie Abrundung aus.

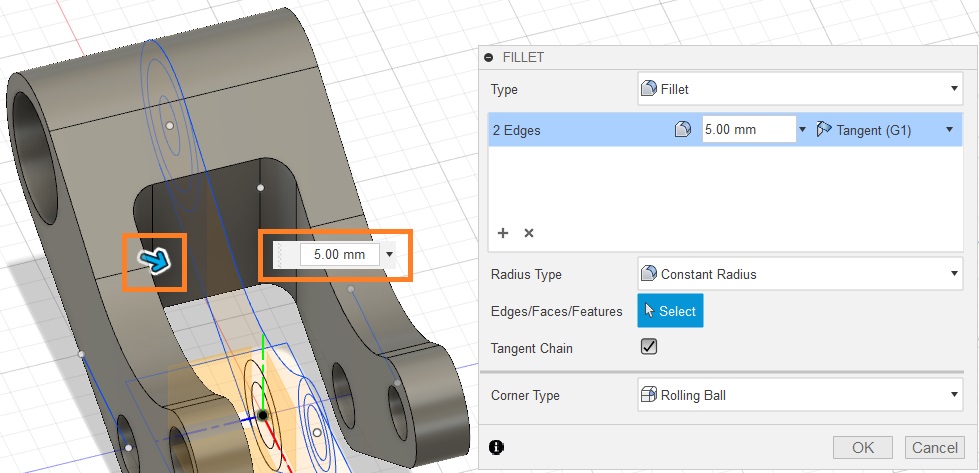

   3. Ziehen Sie den Pfeil-Manipulator zum Wert -5 mm.



   4. Klicken Sie zum Beenden auf OK.

Da alle Extrusionen, Spiegelungen und Abrundungen auf den ursprünglichen Skizzen basieren, können wir jederzeit zur Skizze1 und Skizze2 zurückkehren und Bemaßungen ändern, ohne jedes untergeordnete Element ändern zu müssen oder uns Gedanken darüber machen zu müssen, dass dies zu Fehlern bei ihnen führt. Sie können auch in der Dropdown-Liste Ändern die Option Parameter ändern auswählen. Dies ermöglicht es Ihnen, eine beliebige Bemaßung in einem Diagramm zu ändern, benutzerdefinierte Namen zuzuweisen oder Werte bzw. Funktionen festzulegen, wobei die Änderungen sofort aktualisiert werden.

Aktivität 4 - Zusammenfassung

Bei dieser Aktivität haben Sie das Werkzeug Drücken/Ziehen sowie eine vorhandene Skizze zum Schneiden einer Nut in den Kipphebel verwendet. Anschließend haben Sie zwei Abrundungen an den beiden Innenkanten erstellt, um die scharfen Ecken zu entfernen.
