Aktivität 3: Arbeiten mit einer neuen Skizze

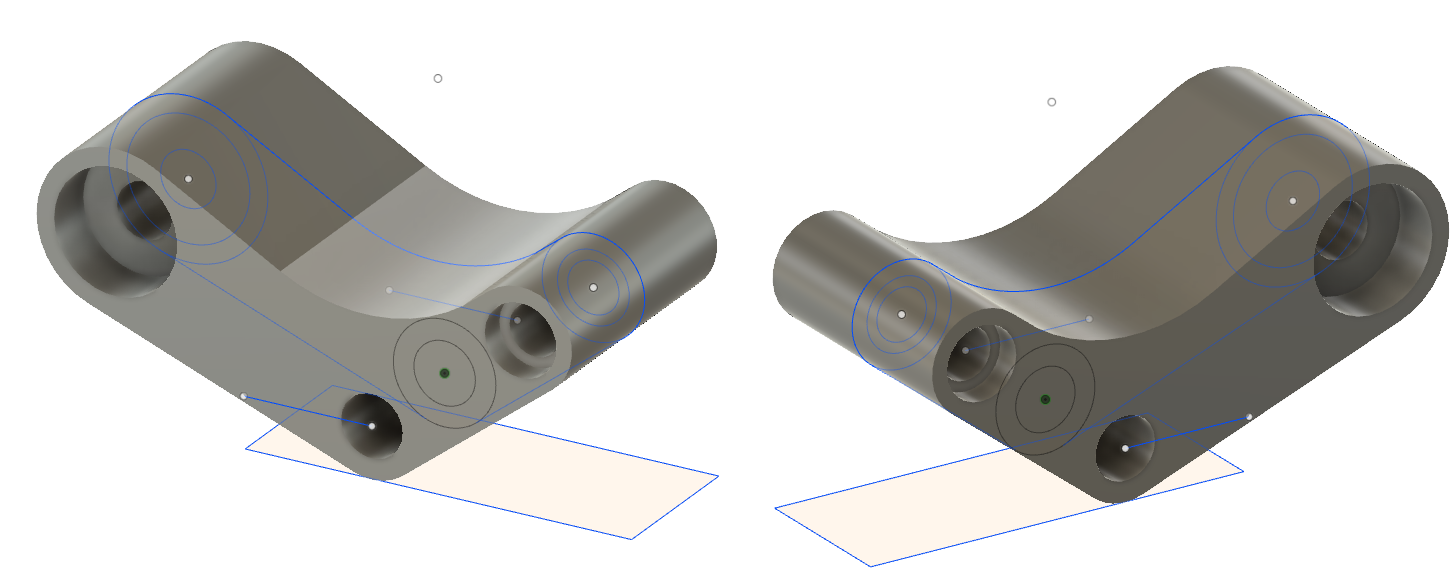

Bei dieser Aktivität erstellen Sie die Bohrung an der Vorderseite des Kipphebels.

Voraussetzungen

• Die vorherige Aktivität zur Erstellung der Bohrung auf der Rückseite des Kipphebels ist abgeschlossen.

Schritte

1. Skizzieren eines neuen Kreisprofils

   1. Um ein neues Kreisprofil zu skizzieren, klicken Sie im Browser mit der rechten Maustaste auf Sketch1 und wählen Skizze bearbeiten aus.

   2. Wechseln Sie zur Registerkarte Skizze, und wählen Sie Kreis > Mittelpunkt, Durchmesser, Kreis aus.

   3. Erstellen Sie einen am Mittelpunkt gefangenen Kreis mit einem Durchmesser von 24 mm.



   4. Drücken Sie die EINGABETASTE, um die Änderungen zu übernehmen. Klicken Sie auf Skizze fertig stellen, um den Skizziermodus zu verlassen.

2. Projizieren Sie die Kreis-Skizze auf die Außenfläche des Kipphebels.

   1. Klicken Sie mit der rechten Maustaste auf die Außenfläche des Kipphebels, und klicken Sie auf Skizze > Projizieren. Das Modell kehrt in den Skizziermodus zurück.

   2. Wählen Sie die neue Kreis-Skizze aus, die wir gerade erstellt haben. Klicken Sie auf OK.

      Beachten Sie, dass sich die Farbe in Violett ändert, wodurch angezeigt wird, dass die Skizze ausgewählt wurde.

   3. Um den Vorgang abzuschließen, klicken Sie auf Skizze fertig stellen. Der Kreis sollte nun auf die äußere Fläche des Modells projiziert worden sein.

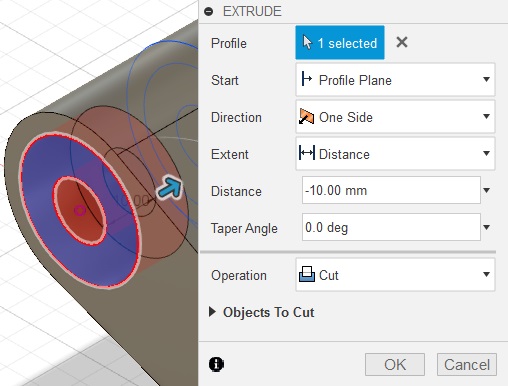

3. Extrudieren Sie den Kreis als Schnitt.

   1. Wählen Sie den Bereich zwischen dem projizierten Kreis und dem kleineren Kreis aus, klicken Sie mit der rechten Maustaste, und wählen Sie Extrusion aus.

   2. Ziehen Sie den Pfeil-Manipulator zum Wert -10 mm. Klicken Sie zum Beenden auf OK.

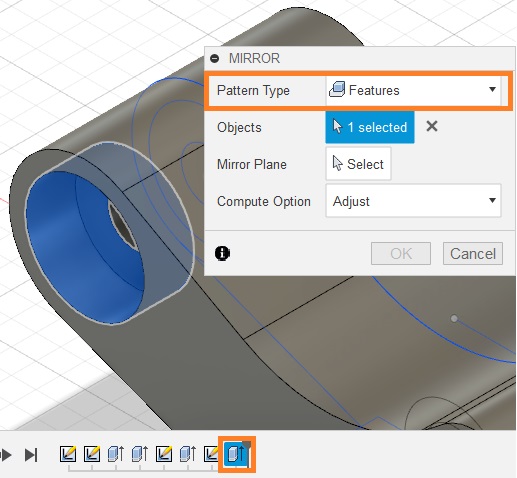

4. Spiegeln Sie den Schnitt auf der anderen Seite.

   1. Wechseln Sie zur Dropdown-Liste Erstellen, und wählen Sie Spiegeln aus.

   2. Wählen Sie Elemente als Mustertyp aus.

   3. Wechseln Sie zur Zeitachse, und wählen Sie die letzte Extrusion als das zu spiegelnde Objekt aus.

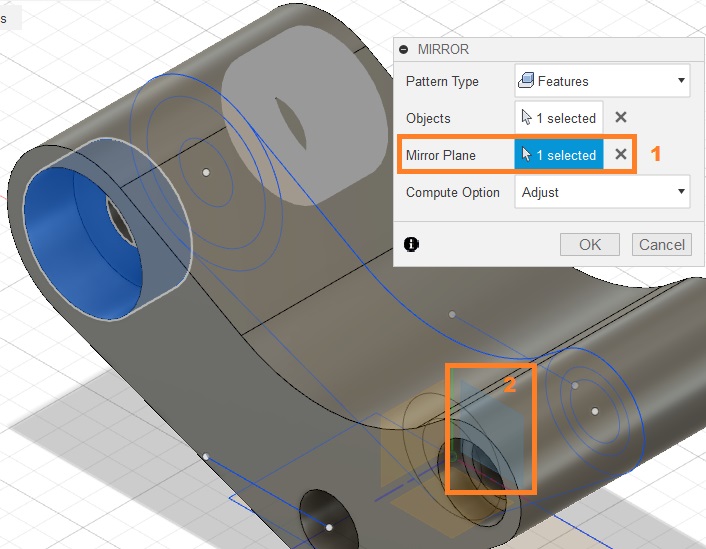

   4. Klicken Sie auf die Option Spiegelebene, um die zu verwendende Spiegelebene zu aktivieren.

   5. Wählen Sie die Ursprungsebene aus, die sich in der Mitte des Modells befindet.

      Wenn Sie beim Auswählen der Ursprungsebene Probleme haben, verkleinern Sie die Ansicht, oder klicken Sie, und halten Sie die Maustaste gedrückt, um die Option aufzurufen, über die Sie die gewünschten Elemente auswählen können.



   6. Klicken Sie zum Beenden auf OK.

Aktivität 3 - Zusammenfassung

Bei dieser Aktivität haben Sie eine kreisförmige Skizze erstellt und auf die Außenfläche des Kipphebels projiziert. Dann haben Sie ein Schnittelement erstellt, indem Sie das kreisförmige Profil extrudiert haben. Zuletzt haben Sie das Schnittelement auf die andere Seite des Kipphebels gespiegelt.
