Erstellen von Stegen

Erfahren Sie, wie Sie mit dem Werkzeug Steg ein dünnes Element aus einem offenen Skizzenprofil in einer Richtung lotrecht zur Skizzierebene erstellen, extrudiert auf die nächstliegenden Flächen auf einem Volumenkörper in Fusion.

1. Klicken Sie im Werkzeugkasten auf Volumenkörper > Erstellen > Steg .

   Das Dialogfeld Steg wird angezeigt.

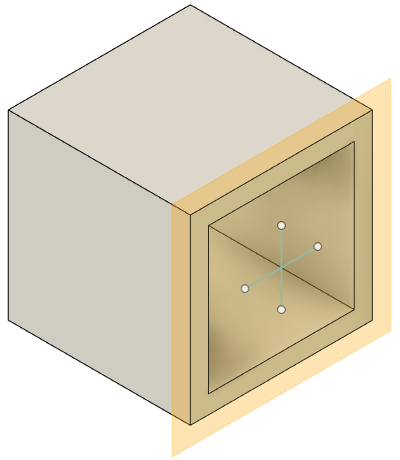

2. Wählen Sie im Ansichtsbereich ein offenes Skizzenprofil aus, das als Profil verwendet werden soll.

3. Wählen Sie im Dialogfeld eine Einstellung für Stärkenrichtung aus:

   • Symmetrisch: Extrudiert die Hälfte des Werts für die Stärke zu jeder Seite des Skizzenprofils.
   • Eine Seite: Extrudiert den Wert für die gesamte Stärke zu einer Seite des Skizzenprofils.

4. Wählen Sie im Dialogfeld eine Einstellung für Start aus:

   • Unten: Misst ausgehend von unten die Stärke.
   • Oben: Misst ausgehend von oben die Stärke.

5. Wählen Sie eine Einstellung für Grenztyp aus, und passen Sie dann die zugehörigen Einstellungen an:

   • Auf Nächsten: Extrudiert den Steg aus dem Skizzenprofil zu den nächstliegenden Flächen auf einem Volumenkörper.
     • Stärke: Geben Sie den Abstand zum Extrudieren des Stegs lotrecht zur Skizzierebene an.
   • Abstand: Extrudiert den Steg aus dem Skizzenprofil auf eine angegebene Stärke.
     • Stärke: Geben Sie den Abstand zum Extrudieren des Stegs lotrecht zur Skizzierebene an.
     • Tiefe: Geben Sie den Abstand zum Extrudieren des Stegs parallel zur Skizzierebene zu den nächstliegenden Flächen auf einem Volumenkörper an.

6. Optional: Wenden Sie eine Verjüngung und Abrundungen auf das Stegelement an:

   Fusion Design Extension

   Diese Funktion ist Teil einer Erweiterung. Erweiterungen bieten eine flexible Möglichkeit, um auf zusätzliche Funktionen in Fusion zuzugreifen. Mehr erfahren.

   • Geben Sie einen Wert für den Verjüngungswinkel an.
   • Optional: Geben Sie einen Wert für den Abrundungsradius an, um Abrundungen auf die Basis des Stegelements anzuwenden.

7. Klicken Sie auf OK.

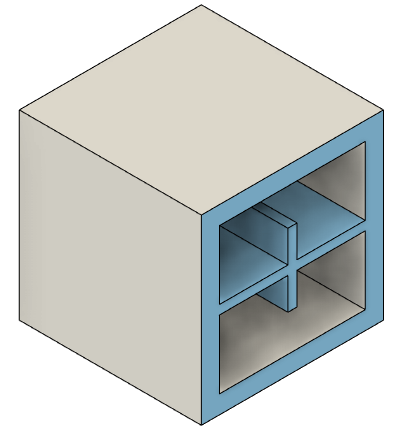

Das Stegelement wird in eine Richtung lotrecht zur Skizzierebene extrudiert und im Ansichtsbereich auf dem Volumenkörper angezeigt.

Tipps

• Klicken Sie auf das Symbol Umkehren, um die Richtung umzukehren, in die das Stegelement extrudiert wird.
• Deaktivieren Sie Kurven dehnen, um das Stegelement an den Enden des Skizzenprofils zu beenden. Lassen Sie die Option aktiviert, um das Stegelement über die Enden des Skizzenprofils hinaus bis zu den nächsten Flächen auf einem Volumenkörper zu dehnen.
