Extrudieren eines Flächenkörpers

Erfahren Sie, wie Sie mit dem Werkzeug Extrusion einen Flächenkörper in Fusion erstellen.

1. Klicken Sie auf Konstruktion > Fläche > Erstellen > Extrusion .

   Das Dialogfeld Extrusion wird angezeigt.

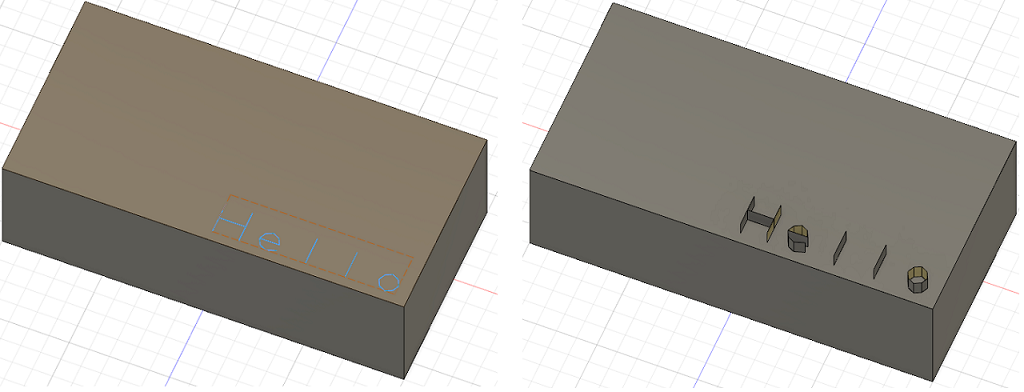

2. Wählen Sie ein Skizzenprofil, eine Skizzierkurve, eine ebene Fläche oder ein einzeiliges Textobjekt aus.

   Anmerkung: Wenn Sie das Kontrollkästchen neben Verkettung deaktivieren, können Sie stattdessen eine einzelne Kante auswählen, ohne die angrenzenden Kanten auszuwählen.

3. Wählen Sie im Dialogfeld Extrusion eine der drei Start-Einstellungen aus, und passen Sie die zugehörigen Einstellungen an:

   • Profilebene
   • Versatzebene
     • Versatz: Geben Sie den Abstand für den Versatz ein.
   • Aus Objekt
     • Objekt: Wählen Sie ein Objekt im Ansichtsbereich aus.

4. Wählen Sie eine der drei Einstellungen für Richtung aus, und passen Sie die zugehörigen Einstellungen an:

   • Eine Seite: Erstellt die Extrusion in eine Richtung.
   • Zwei Seiten: Erstellt eine Extrusion in beide Richtungen, und Sie können Abstände für jede Kontur unabhängig angeben.
   • Symmetrisch: Erstellt die Extrusion in beide Richtungen. Jede Richtung weist die gleiche Extrusionslänge auf.
     • Messung: Geben Sie Halbe Länge oder Gesamte Länge an.

5. Wählen Sie eine der drei Einstellungen für Grenze aus, und passen Sie die zugehörigen Einstellungen an:

   • Abstand
     • Abstand: Geben Sie den Abstand für die Extrusion an.
   • Auf Objekt
     • Objekt: Wählen Sie ein Objekt aus, auf das extrudiert werden soll.
     • Abstand: (To) gibt an, dass der Abstand zum ausgewählten Objekt liegt.
     • Kettenflächen: Wählen Sie Flächen dehnen oder Kettenflächen aus.
     • Versatz: Geben Sie den Abstand für den Versatz ein.
   • Alle
     • Umkehren: Kehrt die Richtung um, in die extrudiert werden soll.

6. Geben Sie den Verjüngungswinkel an.

7. Wählen Sie einen Vorgang aus dem Dropdown-Menü aus, und passen Sie die zugehörigen Einstellungen an:

   • Neuer Körper: Erstellt einen neuen Körper in der aktiven Komponente.
   • Neue Komponente: Erstellt einen neuen Körper in einer neuen Komponente.

8. Klicken Sie auf OK.

Der extrudierte Flächenkörper wird im Ansichtsbereich angezeigt.
