Flächen aus vorhandener Geometrie
Mit den Werkzeugen in der Gruppe Konstruktion > Fläche > Erstellen können Sie einen Flächenkörper aus offenen oder geschlossenen Skizzenprofilen oder planaren Flächen in Fusion erstellen.
Sie können die folgenden Werkzeuge zum Erstellen eines Flächenkörpers aus einer Skizze oder einer planaren Fläche verwenden:
- Fläche
- Extrusion
- Drehen
- Sweeping
- Erhebung
- Geregelt
- Versatz

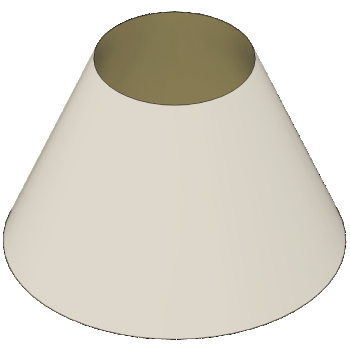

Füllfläche
Mit dem Werkzeug Fläche wird eine planare oder 3D-Fläche innerhalb der Umgrenzung einer geschlossenen Kontur erstellt.
Sie können das Werkzeug Fläche verwenden, um eine fehlende Fläche in einem Flächenverbund zu ersetzen oder eine Fläche auf einer Öffnung in einem Volumenkörper zu erstellen. Sie können Umgrenzungsflächen erstellen, um einen fortlaufenden Flächenverbund zu formen, oder einen Volumenkörper erstellen. Die fehlende Fläche muss eine Reihe von verbundenen Kanten aufweisen, die die Begrenzung des Flickens darstellen.

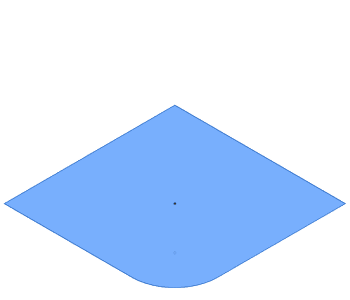

Extrusion
Der Befehl Extrusion fügt einem Skizzenprofil, einer Skizzierkurve, einer planaren Fläche oder einem einzeiligen Textobjekt Tiefe hinzu.
Drehen
Mit dem Werkzeug Drehen drehen Sie ein Skizzenprofil oder eine planare Fläche um eine Achse.
Wählen Sie ein Profil oder eine planare Fläche und dann die Achse für die Drehung aus. Aktivieren Sie optional Projektionsachse, um die Achse auf dieselbe Ebene zu projizieren, auf der sich das gedrehte Profil befindet, oder deaktivieren Sie die Option, um die Achse an der ursprünglichen Position zu halten.

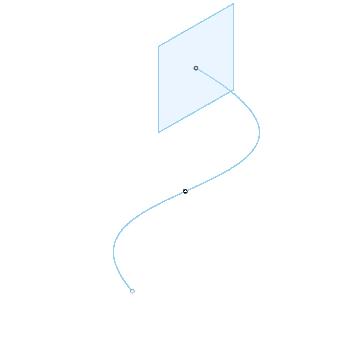

Sweeping
Mit dem Werkzeug Sweeping können Sie ein Skizzenprofil oder eine planare Fläche entlang eines Pfads sweepen.

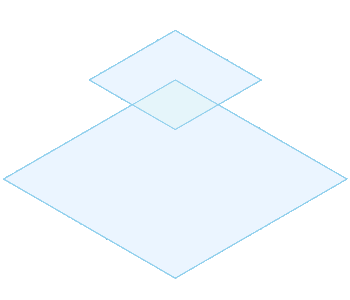

Erhebung
Mit dem Befehl Erhebung können Sie eine glatte Form mit Übergängen zwischen mindestens zwei Skizzenprofilen oder planaren Flächen erstellen.

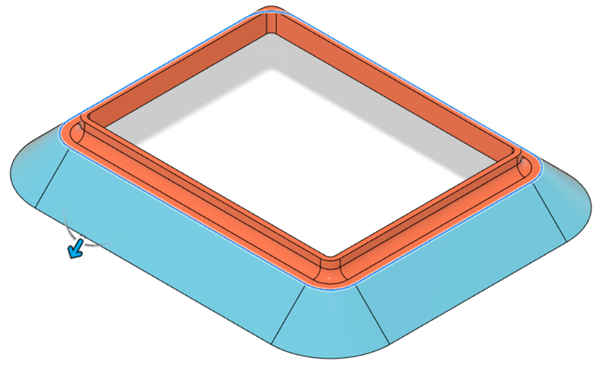

Geregelt
Das Werkzeug Geregelt erstellt eine Regelfläche in einem festgelegten Abstand und Winkel von ausgewählten Kanten.
Sie können vorhandenen Flächen Erweiterungen hinzufügen, Trennflächen erstellen oder eine Formschräge hinzufügen, die der ausgewählten Referenzgeometrie folgt.

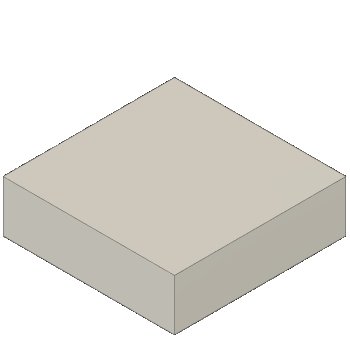

Versatz
Das Werkzeug Versatz erstellt eine neue Fläche in einem bestimmten Abstand zu einer ausgewählten Fläche.
