Lernprogramm: Erstellen einer T-Spline-Form anhand eines Referenzbilds
Beim Formen einer Form mit T-Splines ist es hilfreich, ein Referenzbild als Führung zu verwenden. Referenzbilder können Draufsichtskizzen oder Fotos sein, die im Hintergrund des Arbeitsbereichs angeordnet werden, in dem modelliert werden soll. In diesem Lernprogramm führen Sie folgende Aufgaben aus:
- Erstellen eines T-Spline-Quaders durch:
- Einfügen eines Ansichtsbereichs
- Kalibrieren des Ansichtsbereichs auf die korrekte Größe
- Erstellen eines T-Spline-Quaders mit Symmetrie
- Bearbeiten der T-Spline-Quaderform nach der Form des Bilds durch:
- Verwenden verschiedener Steuerelemente für das Werkzeug Form bearbeiten
- Verwenden des Werkzeugs Kante einfügen
- Verwenden des Werkzeugs Punkt einfügen
Bild als Ansichtsbereich (links), T-Spline-Form um Bild und T-Spline ohne Bild (rechts)
Voraussetzungen
Stellen Sie sicher, dass der Arbeitsbereich Konstruktion aktiv ist.
Stellen Sie sicher, dass eine leere neue Konstruktion aktiv ist.

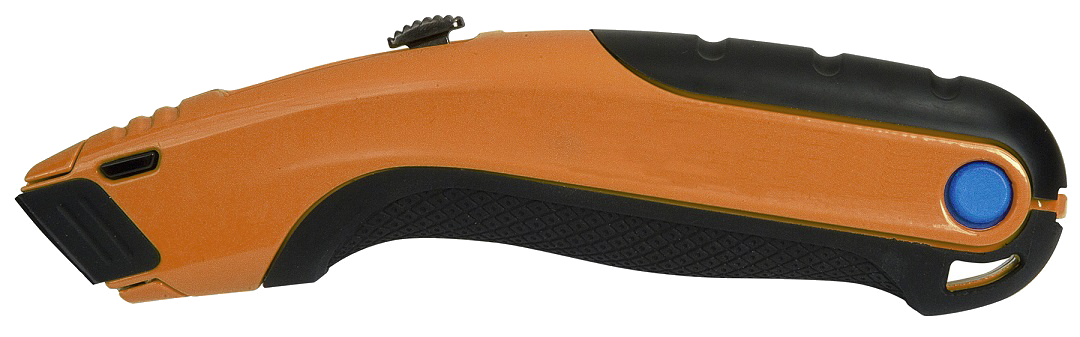

Laden Sie das folgende Bild herunter, und speichern Sie es auf dem Desktop.
<li>Klicken Sie mit der rechten Maustaste auf das folgende Bild, und wählen Sie <b>Bild speichern unter</b> aus.</li> <li>Navigieren Sie zu einem Speicherort Ihrer Wahl, und speichern Sie das Bild unter dem Namen <b>UtilityKnife.png</b>.</li> </ol>
