Aktivität 5: Überprüfen des Volumens der Flasche

Bei dieser Aktivität skizzieren Sie ein Rechteck und extrudieren es, um die Flasche zu umhüllen. Dann schneiden Sie die Flasche aus der Extrusion, um einen Körper zu erstellen, der das Flüssigkeitsvolumen darstellt, das die Flasche enthalten kann.

Voraussetzungen

• Aktivität 4 ist abgeschlossen.

Schritte

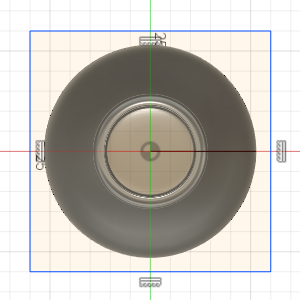

1. Skizzieren Sie ein Rechteck, um die Flasche zu umhüllen.

   1. Klicken Sie im Arbeitsbereich Konstruktion auf Volumenkörper > Erstellen > Skizze erstellen .

   2. Klicken Sie im Ansichtsbereich auf die XZ-Ebene.

   3. Klicken Sie auf Skizze > Erstellen > Rechteck > Rechteck mit zwei Punkten .

   4. Klicken Sie im Ansichtsbereich auf einen Punkt außerhalb der Flasche, um eine Ecke des Rechtecks anzugeben.

   5. Bewegen Sie den Cursor von der Ecke weg, um mit dem Skizzieren des Rechtecks zu beginnen.

   6. Klicken Sie erneut, um das Rechteck abzuschließen. Das Rechteck sollte die Flasche umhüllen.



   7. Klicken Sie im Dialogfeld Skizzenpalette auf Skizze fertig stellen.

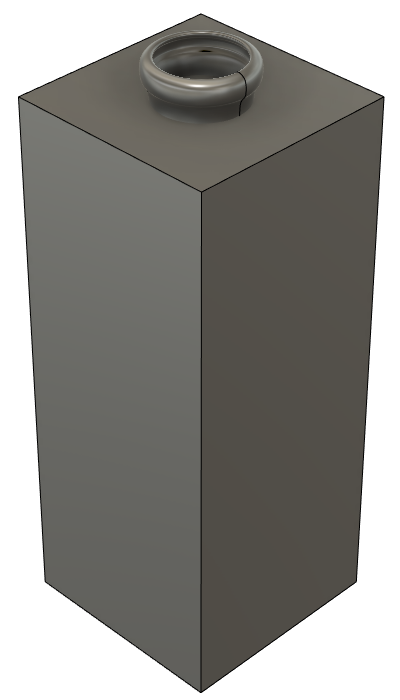

2. Extrudieren Sie das Rechteck um 135 mm nach oben und um 15 mm nach unten.

   1. Klicken Sie auf Volumenkörper > Erstellen > Extrusion .

   2. Wählen Sie im Dialogfeld Extrusion als Richtung die Option Zwei Seiten aus.

   3. Klicken und ziehen Sie im Ansichtsbereich , um das Rechteck um 135 mm nach oben zu extrudieren.

   4. Klicken und ziehen Sie , um das Rechteck um 15 mm nach unten zu extrudieren.

   5. Wählen Sie im Dialogfeld Extrusion für Operation die Option Neuer Körper aus.

   6. Klicken Sie auf OK.



3. Schneiden Sie die Flasche aus der Extrusion, um einen Körper zu erstellen, der das Flüssigkeitsvolumen darstellt, das die Flasche enthalten kann.

   1. Klicken Sie auf Volumenkörper > Ändern > Kombinieren .

   2. Klicken Sie im Ansichtsbereich auf die Extrusion, die Sie gerade als Referenz für den Zielkörper erstellt haben.

   3. Klicken Sie auf den Körper der Flasche als Referenz für den Werkzeugkörper.

   4. Wählen Sie im Dialogfeld Kombinieren für Operation die Option Ausschneiden aus.

   5. Wählen Sie Neue Komponente aus.

   6. Wählen Sie Werkzeuge beibehalten aus.

   7. Klicken Sie auf OK.

4. Überprüfen Sie, ob das Volumen der Flasche 1.860E+05 mm^3 beträgt.

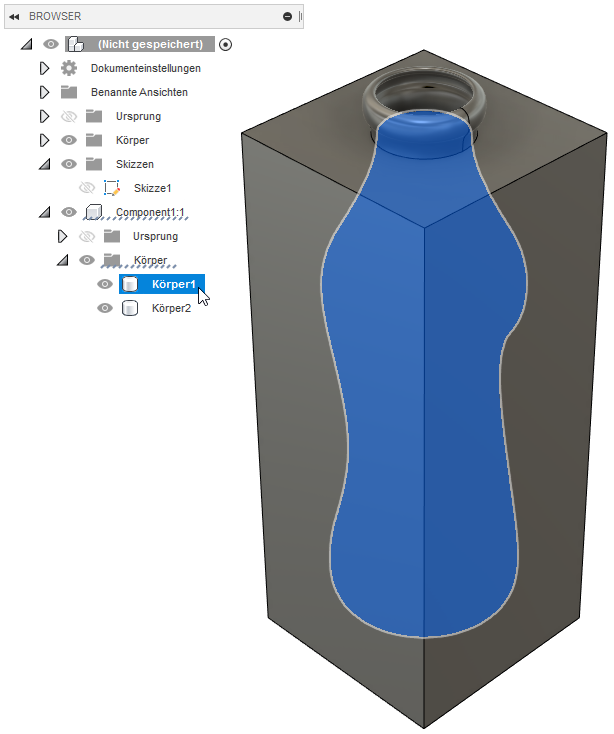

   1. Erweitern Sie im Browser die Option Komponente > Körper, um den Körper zu suchen, der die Flüssigkeit innerhalb der Flasche darstellt.



   2. Klicken Sie mit der rechten Maustaste auf den Körper, und wählen Sie Eigenschaften aus. Das Volumen muss 1.860E+05 mm^3 betragen.

Aktivität 5 - Zusammenfassung

Bei dieser Aktivität haben Sie ein Rechteck skizziert und extrudiert, um die Flasche zu umhüllen. Dann haben Sie die Flasche aus der Extrusion geschnitten, um einen Körper zu erstellen, der das Flüssigkeitsvolumen darstellt, das die Flasche enthalten kann.
