Aktivität 4: Anpassen der Flasche

Bei dieser Aktivität löschen Sie zwei Kanten entlang des Körpers der Flasche, drehen und verschieben eine Kante, um die Form der Flasche zu ändern, und fügen dann der Flasche eine Dicke hinzu.

Voraussetzungen

• Aktivität 3 ist abgeschlossen.

Schritte

1. Löschen Sie zwei Sätze von runden Kanten auf der Flasche.

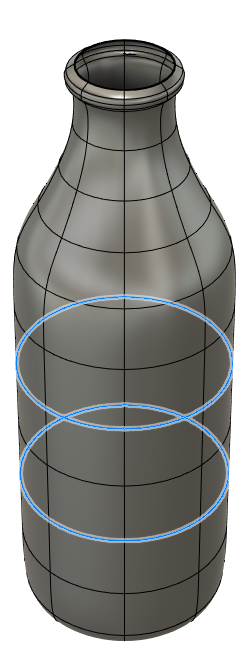

   1. Halten Sie die Ctrl-Taste gedrückt, und doppelklicken Sie auf die beiden runden Kanten, wie angezeigt.



   2. Drücken Sie die Delete-Taste.

2. Drehen Sie die mittigste Kante um 55 Grad um die Z-Achse, verschieben Sie die Kante um 10 mm nach oben, und skalieren Sie dann mit einem Faktor von 0.75 nach innen.

   1. Klicken Sie auf Form > Ändern > Form bearbeiten .

   2. Doppelklicken Sie auf die mittigste runde Kante.

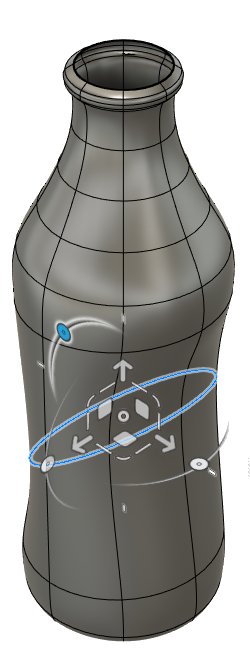

   3. Klicken und ziehen Sie auf dem Manipulator, um 55 Grad um die Z-Achse zu drehen.

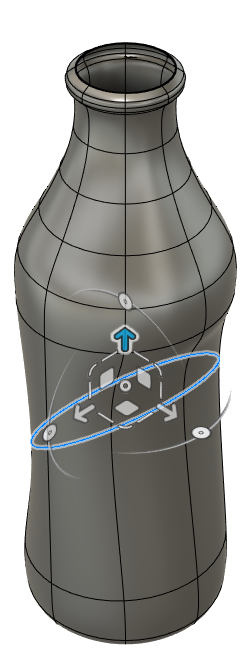

   4. Klicken und ziehen Sie auf dem Manipulator, um 10 mm nach oben zu verschieben.

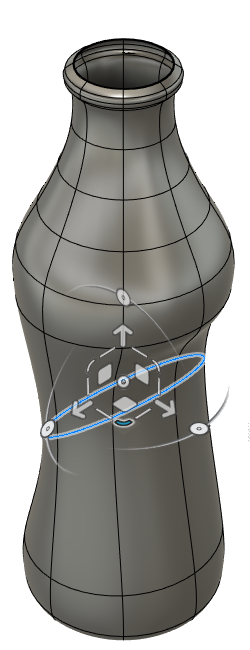

   5. Klicken und ziehen Sie auf dem Manipulator, um nach innen um einen Faktor von 0.75 zu skalieren.



   6. Klicken Sie im Dialogfeld Form bearbeiten auf OK.

3. Fügen Sie der Flasche eine Dicke von 2 mm hinzu.

   1. Klicken Sie auf Form > Ändern > Verdicken .

   2. Stellen Sie sicher, dass die Flasche im Ansichtsbereich ausgewählt ist. Wenn die Flasche nicht ausgewählt ist, klicken Sie darauf.

   3. Geben Sie im Dialogfeld Verdicken eine Dicke von 2 mm ein.

   4. Wählen Sie Weich als Verdickungstyp aus.

   5. Klicken Sie auf OK.

4. Klicken Sie auf Form > Form fertig stellen. Ein T-Spline-Körper der Wasserflasche wird erstellt.

Aktivität 4 - Zusammenfassung

Bei dieser Aktivität haben Sie zwei Kanten entlang des Körpers der Flasche gelöscht, eine Kante gedreht und verschoben, um die Form der Flasche zu ändern, und dann der Flasche eine Dicke hinzugefügt.

Fertig gestellter T-Spline-Körper einer Wasserflasche
