Aktivität 3: Erstellen des Ausgusses

Bei dieser Aktivität führen Sie folgende Aufgaben aus:

Erstellen einer Konstruktionsebene in einem Winkel von der ursprünglichen XY-Achse
Erstellen eines Konstruktionsebenenversatzes aus der schiefen Ebene
Skizzieren einer Ellipse in der Mitte der Rückseite des Körpers mithilfe der neuen Versatzebene. Dies ist das Profil für den Anfang des Ausgusses.
Erstellen einer abgewinkelten Konstruktionsebene, die die neue Ellipse entlang der horizontalen Achse schneidet
Erstellen eines Konstruktionsebenenversatzes aus der abgewinkelten Ellipsenebene
Erstellen einer Ellipse auf der neuen Konstruktionsebene, die als Mundprofil für den Ausguss verwendet werden soll
Erstellen des Ausgusses mithilfe der beiden elliptischen Profile, die Sie erstellt haben

Quadergrundkörper

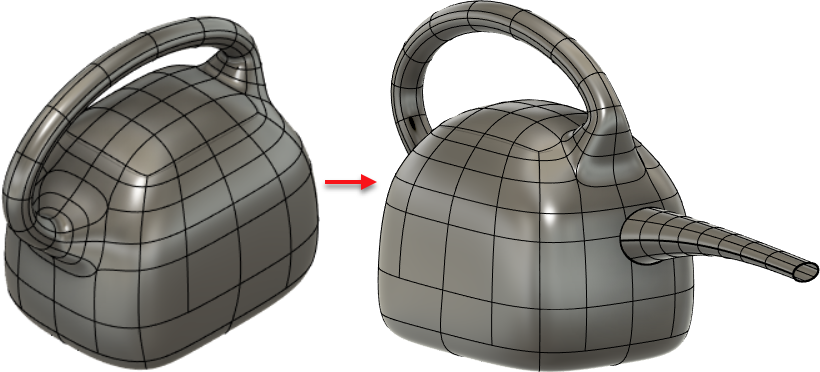

Kanne mit bei Aktivität 2 erstelltem Griff (links) und das fertige Beispiel mit einem Ausguss (rechts)

Voraussetzungen

Öffnen Sie die Datei, die Sie am Ende von Aktivität 2 gespeichert haben.

Schritte

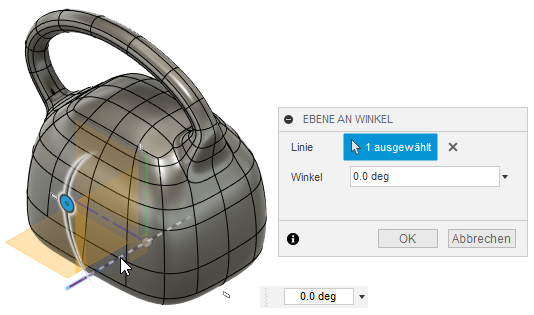

Erstellen Sie eine Ebene, die um 7 Grad von der XY-Ebene abgewinkelt ist.
1. Klicken Sie auf die obere rechte hintere Ecke des ViewCube, um das Modell zu drehen.
2. Klicken Sie im Werkzeugkasten Form auf Konstruieren > Ebene an Winkel.
3. Klicken Sie auf die X-Achse.

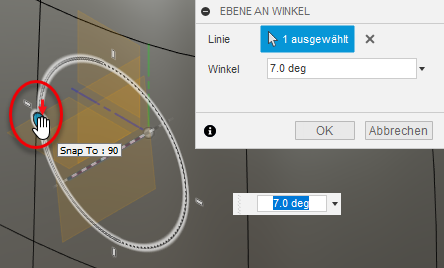

4. Ziehen Sie den Griff nach unten, um die neue Ebene um 7 Grad zu drehen.

  Tipp: Wenn Sie nicht genau 7 Grad ziehen können, geben Sie in das Feld Winkel 7 Grad ein.
5. Klicken Sie auf OK.

  Eine Ebene wird in einem Winkel von 7 Grad zur XY-Ebene erstellt.

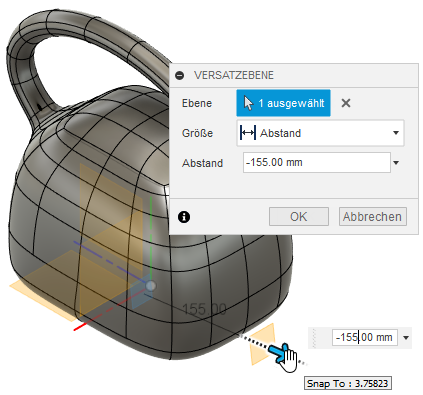

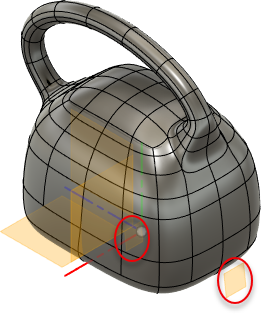

Erstellen Sie eine Ebene, die um 155 mm von der schiefen Ebene versetzt ist.

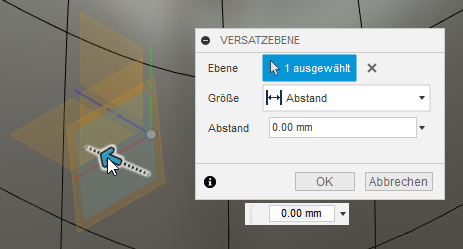

1. Klicken Sie im Werkzeugkasten Form auf Konstruieren > Versatzebene.
2. Klicken Sie auf die schiefe Ebene, die Sie gerade erstellt haben.
3. Ziehen Sie nach außen (zur Rückseite des Körpers).
4. Geben Sie 155 mm in das Feld Abstand ein, und klicken Sie auf OK.

  Jetzt können Sie mit diesem Versatz eine Ellipse zeichnen, die für die Basis des Ausgusses der Gießkanne verwendet wird.

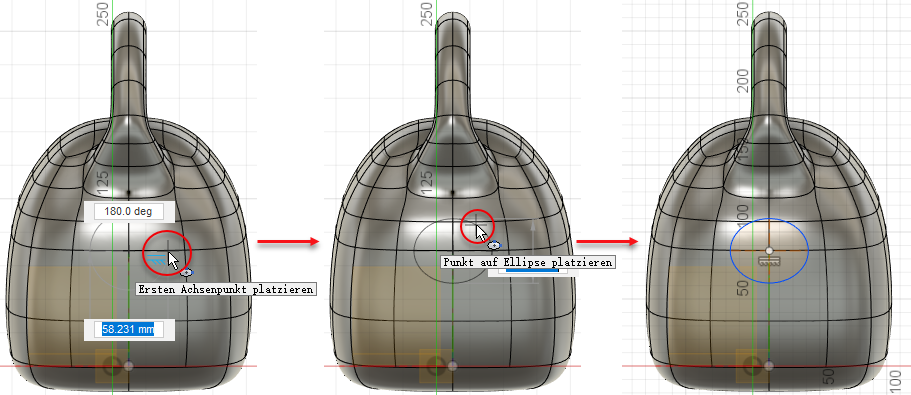

Skizzieren Sie auf der gerade erstellten Versatzebene eine Ellipse in der Mitte der Rückseite des Körpers.

Diese Ellipse wird eines von zwei Profilen sein, mit denen der Ausguss erstellt wird.

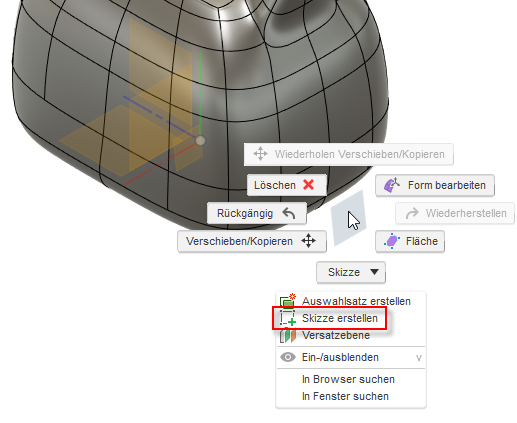

1. Klicken Sie mit der rechten Maustaste auf die Versatzebene am unteren Rand der Konstruktion, und klicken Sie dann auf Skizze.
2. Klicken Sie im Werkzeugkasten Skizze auf Erstellen > Ellipse.
3. Klicken Sie auf der Rückseite des Körpers auf den Mittelpunkt der Segmente, um den Mittelpunkt der Ellipse zu platzieren.
4. Klicken Sie rechts neben den Mittelpunkt, um den ersten Achsenpunkt zu erstellen, und über dem Mittelpunkt, um die Ellipse zu erstellen.

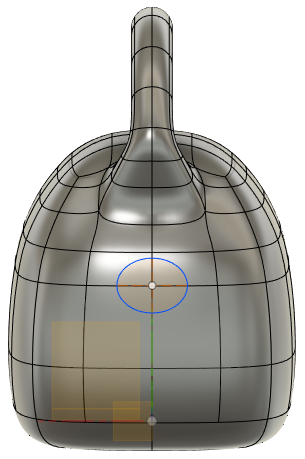

Legen Sie die Höhe der Ellipse auf 35 mm und die Breite auf 45 mm fest.
1. Klicken Sie auf die Ellipse, und klicken Sie dann im Werkzeugkasten Skizze auf Bemaßung .
2. Klicken Sie direkt über der Ellipse, um den Breitenradius anzuzeigen.
3. Doppelklicken Sie auf den Breitenradius, und geben Sie den Wert 22.5 mm ein, sodass die gesamte Breite der Ellipse 45 mm beträgt.

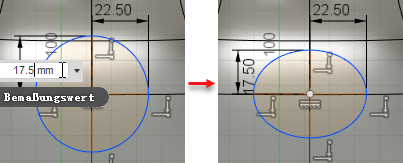

4. Klicken Sie bei aktivierter Bemaßung auf die Ellipse, und klicken Sie dann auf eine Seite der Ellipse, um den Höhenradius anzuzeigen.
5. Doppelklicken Sie auf den Höhenradius, und geben Sie 17.5 mm ein. Die gesamte Höhe beträgt daher 35 mm.
6. Klicken Sie auf Skizze fertig stellen.

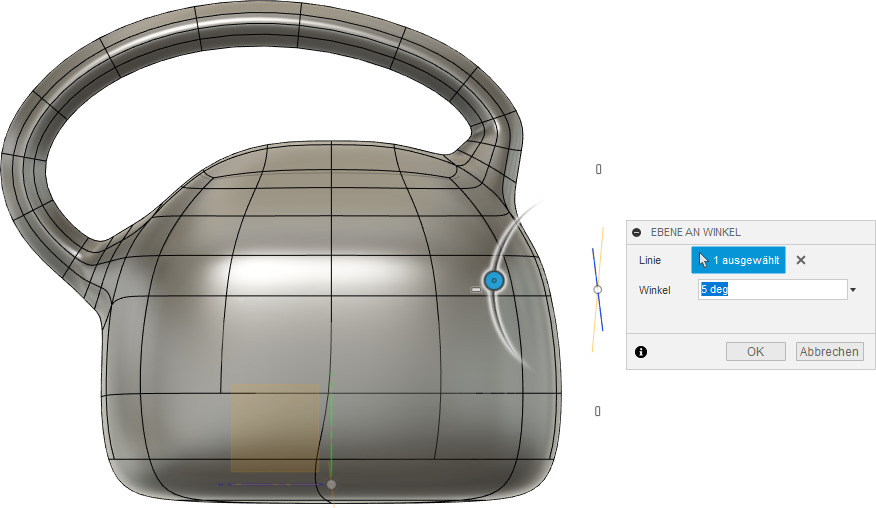

Erstellen Sie eine Ebene, die die horizontale Achse der Ellipse mit einem Winkel von 5 Grad schneidet.
1. Klicken Sie im Werkzeugkasten Form auf Konstruieren > Ebene an Winkel.
2. Klicken Sie auf die horizontale Achse der Ellipse.
3. Klicken Sie auf dem ViewCube auf Rechts, und vergrößern Sie die Ansicht, um die neue Ebene besser zu sehen.
4. Geben Sie in das Feld Winkel 5 Grad ein.
5. Klicken Sie auf OK, um die schiefe Ebene zu erstellen.

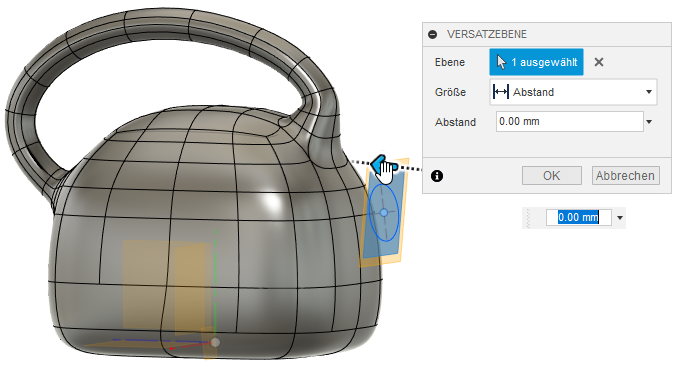

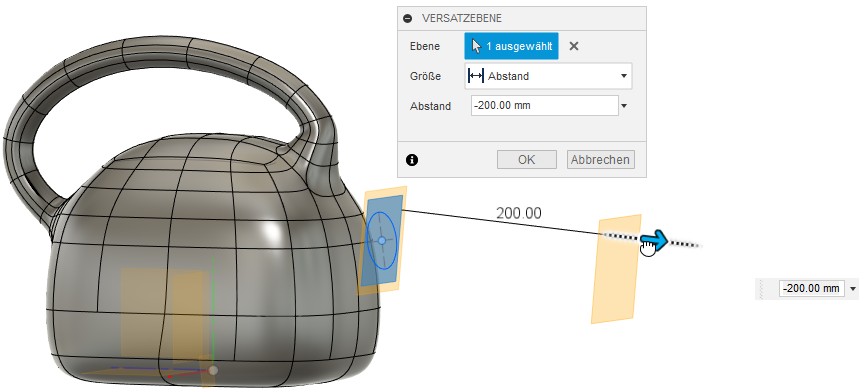

Erstellen Sie eine Ebene, die um 200 mm von der neuen schiefen Ebene versetzt ist.
1. Klicken Sie im Werkzeugkasten Form auf Konstruieren > Versatzebene.
2. Klicken Sie auf die schiefe Ebene, die Sie gerade erstellt haben.
3. Ziehen Sie von der Rückseite des Körpers weg, bis die Versatzebene 200 mm entfernt ist.
4. Klicken Sie auf OK.

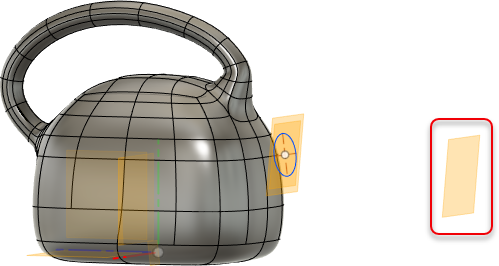

  Die Versatzebene wird erstellt. Jetzt können Sie mit diesem Versatz eine Ellipse zeichnen, die für das Ende des Ausgusses der Gießkanne verwendet wird.

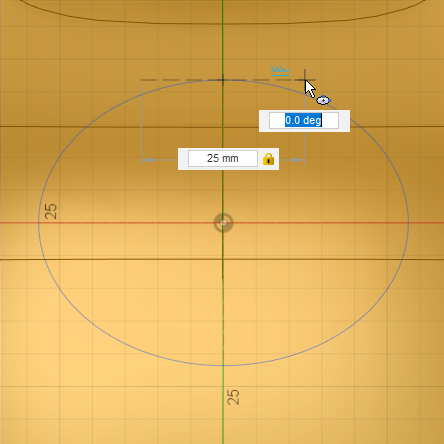

Erstellen Sie eine Ellipse auf der neuen Versatzebene mit der Höhe 15 mm und der Breite 25 mm.

****Anmerkung: In diesem Schritt wird eine andere Bemaßungsmethode beschrieben als bei der anderen Ellipse in diesem Lernprogramm. Probieren Sie beide Methoden aus, und verwenden Sie die Funktionen, die am besten für Sie geeignet sind.

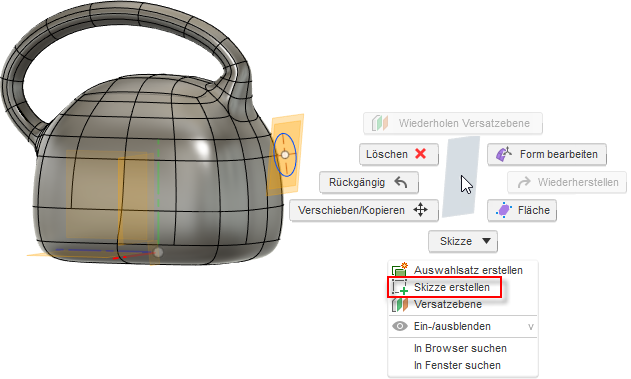

1. Klicken Sie mit der rechten Maustaste auf die neue Versatzebene, und klicken Sie auf Skizze erstellen.
2. Klicken Sie im Werkzeugkasten Skizze auf Erstellen > Ellipse.

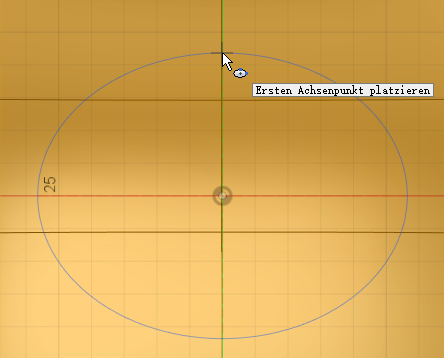

3. Klicken Sie auf die Oberseite der vorhandenen Ellipse, um sie als Mittelpunkt der neuen Ellipse festzulegen.
4. Bewegen Sie die Maus nach rechts entlang der horizontalen Achse, bis die Breite der neuen Ellipse 25 mm erreicht. Drücken Sie dann die EINGABETASTE, um die Breite festzulegen.

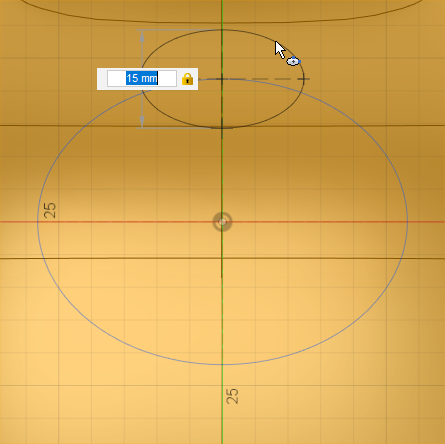

5. Bewegen Sie die Maus nach oben, bis die Höhe der neuen Ellipse 15 mm erreicht. Drücken Sie dann die EINGABETASTE, um die Höhe festzulegen.
6. Klicken Sie auf Skizze fertig stellen.

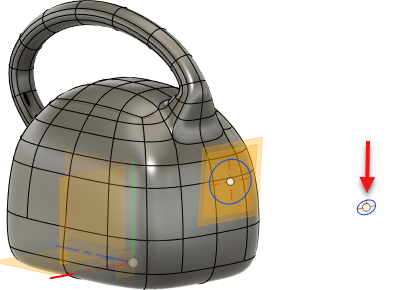

  Die Ellipse wird erstellt.
Erstellen Sie einen Ausguss mithilfe der beiden elliptischen Profile, wobei Kette auswählen aktiviert ist, die Erhebung der kleineren Ellipse auf Richtung, das Startgewicht auf 1.5 und die Anzahl der Flächen in beiden Richtungen auf 8 festgelegt ist.
1. Klicken Sie im Werkzeugkasten Form auf Erstellen > Erhebung.

  Das Dialogfeld Erhebung wird angezeigt.

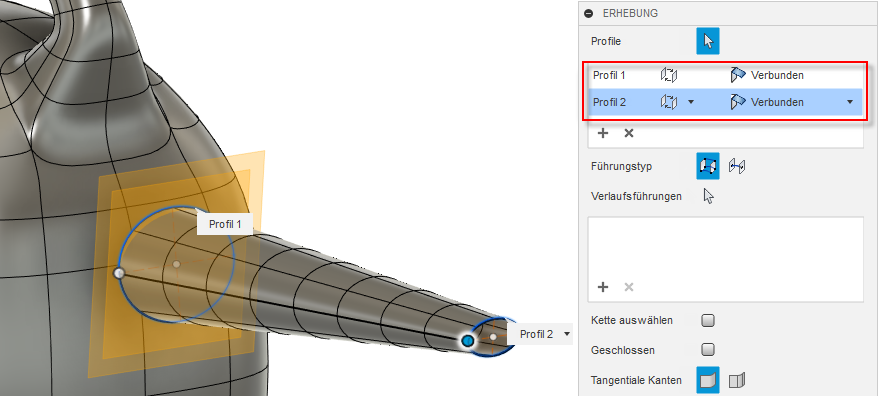

2. Legen Sie Profile im Dialogfeld Erhebung auf Auswählen fest, und klicken Sie auf die Ellipse, die dem Körper am nächsten liegt, und dann auf die Ellipse weiter weg vom Körper.

  Dadurch werden sie als Profil 1 bzw. Profil 2 festgelegt.

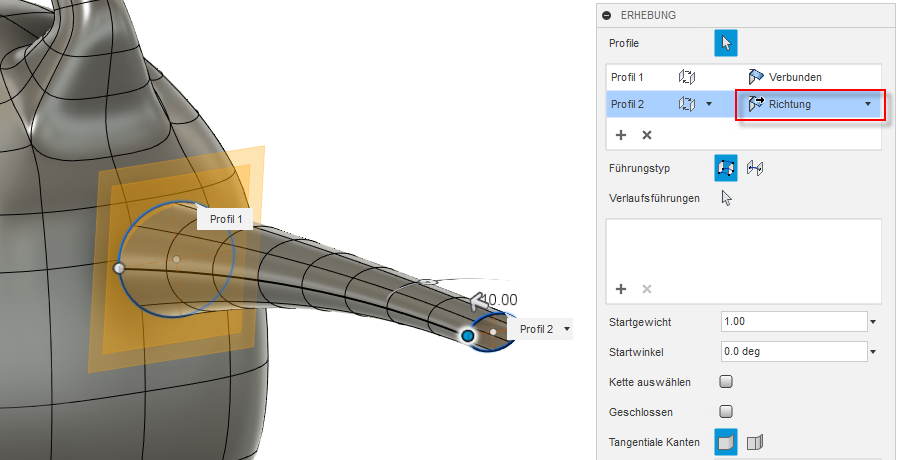

3. Legen Sie im Dialogfeld Erhebung den Erhebungstyp des kleineren Ellipsenprofils (Profil 2) auf Richtung fest.

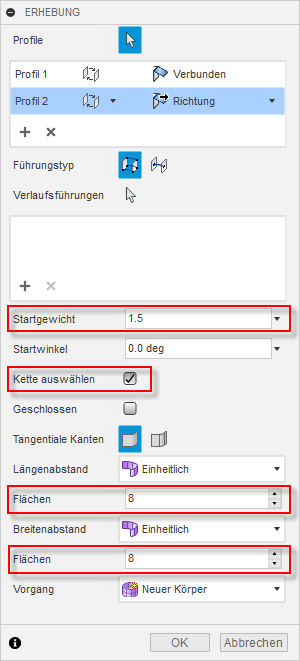

4. Legen Sie im Dialogfeld Erhebung die folgenden Werte fest.
  - Startgewicht: 1.5
  - Kette auswählen: aktiviert
  - Flächen: 8 (in beiden Richtungen)
5. Deaktivieren Sie die Sichtbarkeit für alle Konstruktionsebenen (Knoten Ursprung und Knoten Konstruktion).

  Damit werden die Ursprungsebenen sowie die schiefe und die versetzte Ebene, die Sie erstellt haben, um den Ausguss zu erstellen, ausgeblendet.
6. Klicken Sie auf OK.

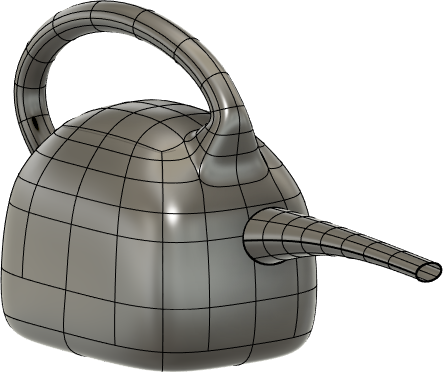

  Der Ausguss wird erstellt.
7. Speichern Sie Ihre Arbeit.

Aktivität 3 - Zusammenfassung

Bei dieser Aktivität haben Sie folgende Aufgaben ausgeführt:

Erstellen einer Konstruktionsebene in einem Winkel von der ursprünglichen XY-Achse
Erstellen eines Konstruktionsebenenversatzes aus der schiefen Ebene
Skizzieren einer Ellipse in der Mitte der Rückseite des Körpers mithilfe der neuen Versatzebene. Dies war das Profil für den Anfang des Ausgusses.
Erstellen einer abgewinkelten Konstruktionsebene, die die neue Ellipse entlang der horizontalen Achse geschnitten hat
Erstellen eines Konstruktionsebenenversatzes aus der abgewinkelten Ellipsenebene
Erstellen einer Ellipse auf der neuen Konstruktionsebene, die als Mundprofil für den Ausguss verwendet werden soll
Erstellen des Ausgusses mithilfe der beiden elliptischen Profile, die Sie erstellt haben

Quadergrundkörper

Kanne mit bei Aktivität 2 erstelltem Griff (links) und das fertige Beispiel mit einem Ausguss (rechts)
