Schieben von Kanten eines T-Spline-Körpers

Erfahren Sie, wie Sie mit dem Werkzeug Kante schieben in Fusion zwei Kanten näher zusammen oder weiter voneinander entfernt verschieben.

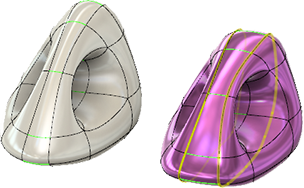

Mit Kante schieben wird die ausgewählte Kante verschoben, sie bleibt jedoch auf dem Steuerpolygon. Verwenden Sie den Anzeigemodus Quader oder Steuerrahmen, um die Anzeige der Ergebnisse zu optimieren.

1. Wählen Sie im Arbeitsbereich Konstruktion in der kontextabhängigen Umgebung Form die Option Ändern > Kante schieben aus.
2. Klicken Sie auf eine Kante des T-Spline-Körpers, um sie auszuwählen, oder doppelklicken Sie, um die gesamte Kantenkontur auszuwählen. Die Option Kante schieben eignet sich in der Regel am besten bei vollständigen Kantenkonturen.
3. Verwenden Sie den Manipulator, um die Kante an die neue Position zu verschieben (oder geben Sie einen Wert zwischen 1 und -1 ein). Wenn Sie beispielsweise 0.5 oder -0.5 eingeben, wird die Kante auf halbem Wege zwischen der ursprünglichen Position und den Kanten auf beiden Seiten platziert.
