Blechabwicklungen

Verwenden Sie das Werkzeug Abwicklung , um eine Abwicklung zu erstellen, mit der Sie Zeichnungen einer Blechkomponente für die Fertigung in Fusion erstellen können.

Eine Abwicklung hat die Form der Blechkomponente, bevor diese geformt wird.

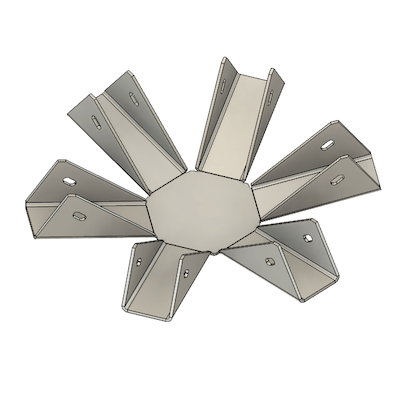

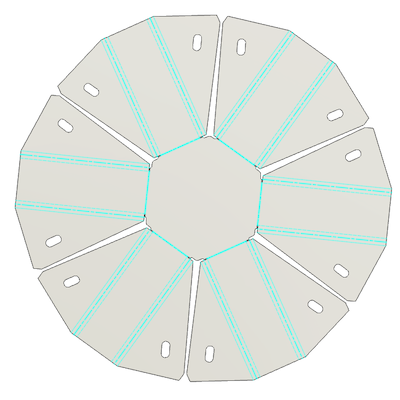

Gefalteter Blechkörper	Abwicklungsansicht

Abwicklungen zeigen Biegelinien, Biegezonen, Mittellinien sowie die Form des gesamten Blechkörpers unter Berücksichtigung aller abgewickelten Biegungen und Biegekoeffizienten.

Nachdem Sie eine Abwicklung erstellt haben, wird im Browser ein Knoten Abwicklung hinzugefügt. Mit dem Optionsfeld Abwicklung aktivieren können Sie zwischen der Anzeige des gefalteten Zustands und der Anzeige der Abwicklung hin und her wechseln.

Ein neuer Ordner wird unter dem Browser-Knoten Körper erstellt, der Biegelinien und Mittellinien enthält. Die Anzeige erfolgt bei aktiviertem Abwicklungsmodus.

Die Abwicklung besitzt eine eigene Zeitachse. Das erste Element ist die Erstellung der Abwicklung und spiegelt die aktuelle Version des 3D-Modells wider. Alle Änderungen am ursprünglichen 3D-Modell können durch Aktualisieren der verknüpften Abwicklung in die Abwicklung übertragen werden.

In der Umgebung Abwicklung können Sie zusätzliche Änderungen an der Abwicklung vornehmen. Diese Änderungen wirken sich nicht auf das gefaltete Modell aus. Verwenden Sie diese Option, um weitere Elemente für die Fertigung zu modellieren, z. B. Haltestege.

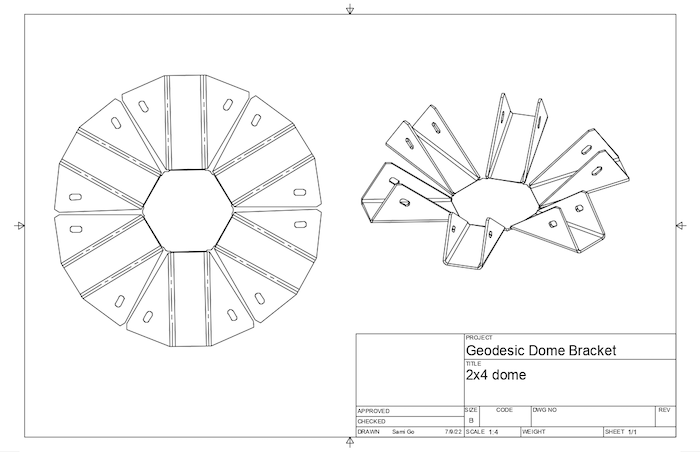

Abwicklungszeichnungen

Sie können Zeichnungen aus Abwicklungen erstellen. Die Abwicklung enthält zahlreiche Biegungs- und Stanzinformationen, die zum Erstellen von Konstruktionszeichnungen von großem Wert sind.

Das gefaltete Blechbauteil kann ebenfalls dem gleichen Blatt hinzugefügt werden. Wenn Sie die Abwicklung löschen, geht diese Ansicht verloren.

Erstellen Sie direkt eine Zeichnungsansicht der Abwicklung, wenn Sie diese aktiviert haben.

Wenn Ihre Konstruktion Komponenten enthält, können Sie eine Zeichnung erstellen, die die Abwicklung und die gefaltete Konstruktion auf dem gleichen Blatt enthält, indem Sie das Werkzeug Zeichnung erstellen verwenden, das über das Kontextmenü aus der aktivierten Komponente aufgerufen werden kann.

Tipps

• Sie können eine Abwicklung pro Blechkomponente erstellen.
• Abwicklungen unterstützen nicht alle verteilten Konstruktionsarbeitsabläufe.
• Verwenden Sie eine Abwicklung, um genauere Masse- und Volumendaten zu berechnen. Verwenden Sie die gefaltete Ansicht zum Berechnen der Trägheitsmomentdaten.
• Verwenden Sie Abwicklung anstelle von Abwickeln, um Zeichnungen von abgeflachten Blechkomponenten zu erstellen.
• Exportieren Sie die Abwicklung als DXF-Datei zur Verwendung in verschiedenen Fertigungsmethoden wie Laserschneiden oder Wasserstrahlschneiden.
