Verwenden von Abwicklungen in Blech

Sie können eine Abwicklung aus einem Blechmodell erstellen und die korrekte Abwicklung anzeigen.

Erstellen einer Abwicklung aus einem Blechmodell

Wenn ein einzelner Blechkörper geöffnet ist, wählen Sie auf der Registerkarte Blech die Option Erstellen > Abwicklung erstellen aus.
Wählen Sie die stationäre Fläche, aus der alle Flansche abgewickelt werden.
Klicken Sie auf OK. Die Abwicklung wird erstellt und angezeigt.
- Im Browser wird ein Knoten für die Abwicklung erstellt.
Um zum gefalteten Modell zurückzukehren, klicken Sie auf Abwicklung fertig stellen .

Wechseln zwischen gefalteter Anordnung und Abwicklung

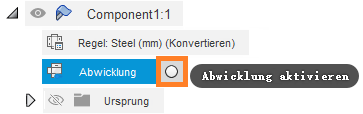

Klicken Sie im Browser auf das Optionsfeld Abwicklung aktivieren.

Aktualisieren einer veralteten Abwicklung

Wenn eine Abwicklung in Bezug auf die aktuelle Blechgeometrie veraltet ist, wird sie als Veraltet im Browser angezeigt.

Zum Aktualisieren der Abwicklung aktivieren Sie sie einfach über das Optionsfeld Abwicklung aktivieren im Browser. Oder klicken Sie mit der rechten Maustaste, und wählen Sie Abwicklung aktualisieren aus.

Um zum gefalteten Modell zurückzukehren, klicken Sie in der Werkzeugleiste auf Abwicklung beenden.

Anmerkung: Sie können nur eine Abwicklung pro Blechkomponente erstellen. Wenn Sie eine Bearbeitung durchführen, um eine zweite Abwicklung zu erstellen, wird eine Warnung angezeigt, und Sie können die vorhandene Abwicklung aktivieren, um sie zu aktualisieren.

Löschen einer Abwicklung

Bewegen Sie den Cursor im Browser über den Knoten der Abwicklung, klicken Sie mit der rechten Maustaste, und wählen Sie Löschen.

Tipps

Ein gefaltetes Modell muss mindestens eine ebene Fläche aufweisen, damit eine Abwicklung erstellt werden kann.
