Amplitudenkurven der dynamischen Ereignissimulation

In dynamischen Ereignissimulationen können Sie vorgeben, wie weit, wie schnell und in welche Richtung sich ein Körper oder ein Objekt bewegen soll, sowie die Bewegungsrate.

Wenn Sie die Lastwerte kennen, wenden Sie transiente Lasten an, und aktivieren Sie Schrittabhängig, um die Größenkurve zu aktivieren.

Wenn Sie die Lastwerte nicht kennen, aber die Verschiebung unter Last, verwenden Sie eine Zwangsabhängigkeit, und lassen Sie den Solver die Last berechnen, die zum Erstellen der Verschiebung erforderlich ist. Verwenden Sie dazu die Schritte, die Sie in der Multiplikatorkurve angeben.

Dauer und Amplitude

Sie legen eine Dauer für die Simulation fest und geben Amplitudenkurven an, die die Randbedingungen für transiente Lasten (Größenkurve) oder Zwangsverschiebung (Multiplikatorkurve) für diese Dauer beschreiben.

Anmerkung: Um die Dateigröße und die Analysezeit zu reduzieren, beschreiben Sie die Verschiebung mit der minimalen Anzahl von Schritten.

Multiplikatorkurve

Abbildung 1. Beispiel einer Multiplikatorkurve mit mehreren Schritten.

Anmerkung: Die Dauer der Simulation und die Dauer der Amplitudenkurven müssen übereinstimmen.

Multiplikatorkurve

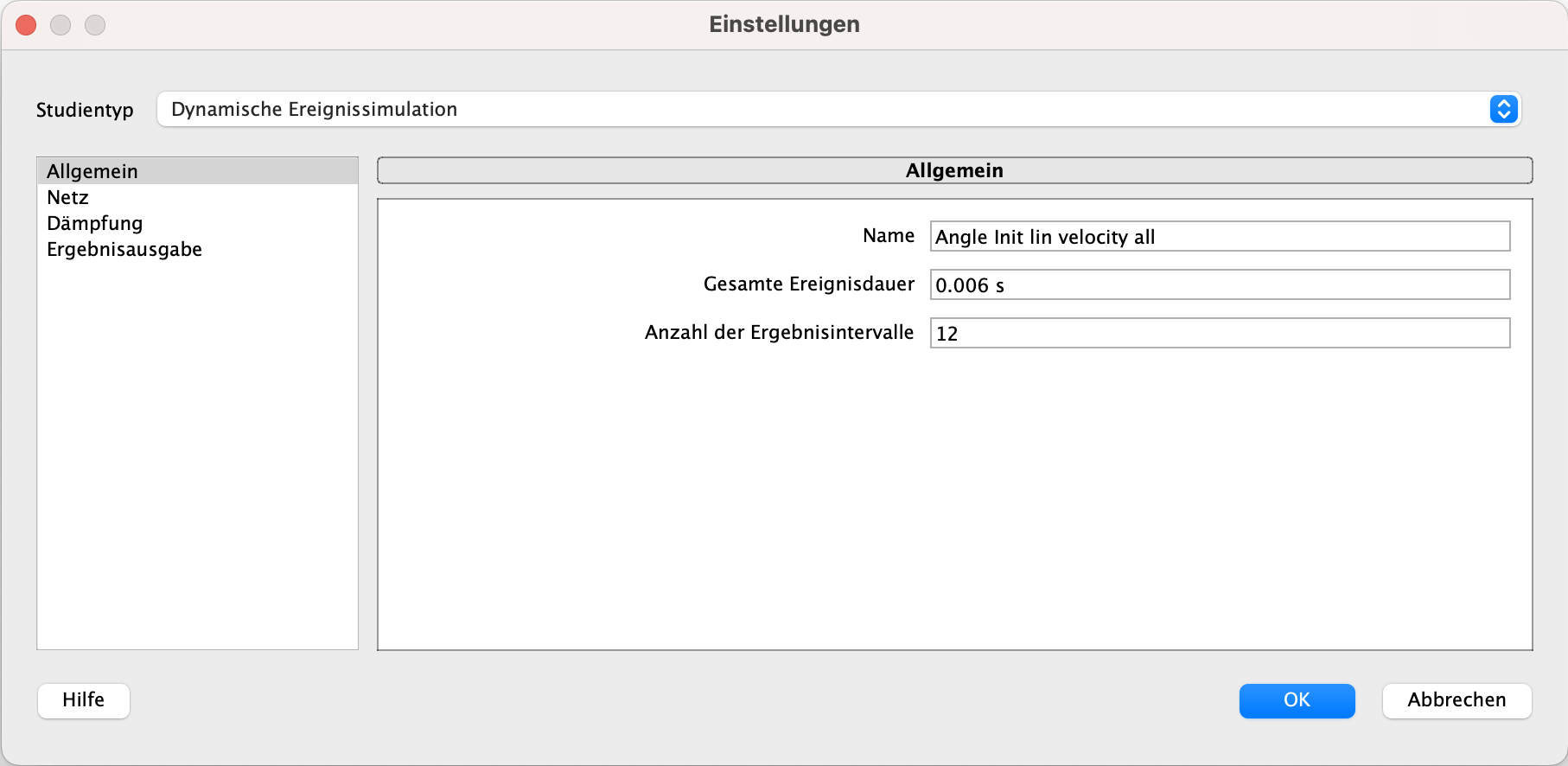

Abbildung 2. Studieneinstellungen, die die gesamte Ereignisdauer zeigen, die den Zeitschritten in der Multiplikatorkurve in Abbildung 1 entspricht.

Überlegungen zur Analysezeit

Die vorgegebene Anzahl von Schritten ist 1, was für eine monotone Last angemessen ist. In diesem Fall geben Sie die Lasten und Randbedingungen mit einem linearen Anstieg von 0 bis 1 vor.

Ereignissimulation in 1 Schritt

Abbildung 3: Belastungsaufgabe mit linearem Anstieg

Wenn die Last nicht monoton ist, geben Sie an, wie viele Schritte der Solver verwenden soll. Beispiel: Das Modell soll bis zu einem vorgegebenen Wert belastet und dann wieder bis auf Null entlastet werden. Diese Simulation würde zwei Schritte verwenden.

Ereignissimulation in 2 Schritten

Abbildung 4: Be-/Entlastungsaufgabe mit linearem Anstieg bzw. Rückgang

Anmerkung: Geben Sie nicht mehr Schritte an, als Sie benötigen. Jeder Schritt fügt der Analyse eine ähnliche Zeitdauer wie der vorherige Schritt hinzu.
