Aktivität 4: Anwenden von Abhängigkeiten und Lasten auf die Stahlplatte

Bei dieser Aktivität wenden Sie entsprechende Abhängigkeiten auf die große Stahlplatte an, um den tatsächlichen physischen Prozess des Walzens zu modellieren. Die Stahlplatte benötigt zwei strukturelle Abhängigkeiten (Randbedingungen Verschiebung null), sodass sie sich nur in +X-Richtung unter der Walze bewegen und in -Y-Richtung abgeflacht werden kann.

Die Stahlplatte wird durch den Schubblock und die Walze bewegt. Zu Beginn der Analyse sind die Walze und der Schubblock bereits in Bewegung. Um den tatsächlichen Prozess zu replizieren, müssen Sie sicherstellen, dass sich die Stahlplatte am Anfang ebenfalls in Bewegung befindet. Die Stahlplatte muss eine Anfangsgeschwindigkeit in X-Richtung besitzen, die der Randbedingung Zwangsgeschwindigkeit für den Schubblock entspricht.

Bei dieser Aktivität wenden Sie Folgendes an:

Voraussetzungen

Schritte

  1. Wenden Sie eine feste Abhängigkeit auf die vordere und hintere Fläche der Metallplatte in Z-Richtung an.

    1. Klicken Sie auf Symbol Abhängigkeit (Arbeitsbereich Simulation > Registerkarte Einrichtung > Gruppe Abhängigkeiten > Strukturelle Abhängigkeiten), um das Dialogfeld Strukturelle Abhängigkeiten zu öffnen.

    2. Vergewissern Sie sich, dass der Typ für Abhängigkeit auf Fest gesetzt ist.

    3. Klicken Sie auf die vordere und die hintere Fläche der Stahlplatte, um sie als Ziele auszuwählen.

      Anmerkung: Sie müssen das Modell drehen, um sowohl auf die vordere als auch auf die hintere Fläche zugreifen zu können.
    4. Klicken Sie auf Ux und Uy, um ihre Auswahl aufzuheben, sodass nur Uz ausgewählt ist.

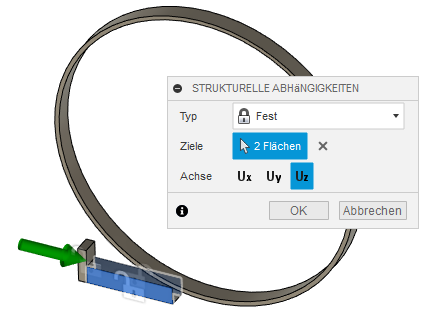

      fest in Z-Richtung

    5. Klicken Sie auf OK, um die Abhängigkeiten festzulegen und das Dialogfeld zu schließen.

  2. Richten Sie eine Abhängigkeit für die untere Fläche der Stahlplatte, wo sie entlang der Walzen gleitet, in Y-Richtung ein.

    1. Klicken Sie auf Symbol Abhängigkeit (Arbeitsbereich Simulation > Registerkarte Einrichtung > Gruppe Abhängigkeiten > Strukturelle Abhängigkeiten), um das Dialogfeld Strukturelle Abhängigkeiten zu öffnen.

    2. Vergewissern Sie sich, dass der Typ für Abhängigkeit auf Fest gesetzt ist.

    3. Klicken Sie auf die untere Fläche der Stahlplatte, um sie als Ziel auszuwählen.

    4. Klicken Sie auf Ux und Uz, um ihre Auswahl aufzuheben, sodass nur Uy ausgewählt ist.

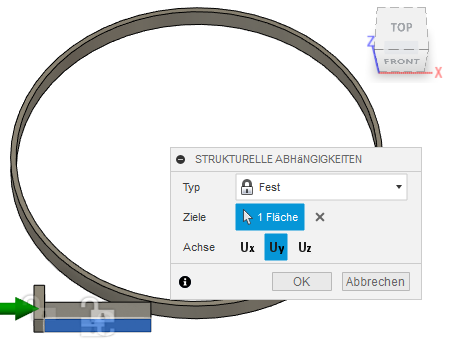

      fest in Z-Richtung

    5. Klicken Sie auf OK, um die Abhängigkeiten festzulegen und das Dialogfeld zu schließen.

  3. Wenden Sie eine lineare Anfangsgeschwindigkeit von 41000 mm/s auf die Stahlplatte in X-Richtung an.

    1. Klicken Sie auf Symbol Lineare Anfangsgeschwindigkeit (Arbeitsbereich Simulation > Registerkarte Setup > Gruppe Lasten > Lineare Anfangsgeschwindigkeit), um das Dialogfeld Lineare Anfangsgeschwindigkeit zu öffnen.

    2. Wählen Sie die Stahlplatte im Ansichtsbereich aus, um sie als Körper auszuwählen.

    3. Klicken Sie auf Symbol Einheiten Einheiten ändern, und ändern Sie die Einheiten in mm/s.

    4. Legen Sie die Geschwindigkeit in X-Richtung auf 41000 mm/s fest.

      Anmerkung: Ein orangefarbener Pfeil, der in dieselbe Richtung wie der grüne Pfeil zeigt, gibt die Richtung der linearen Anfangsgeschwindigkeit an.

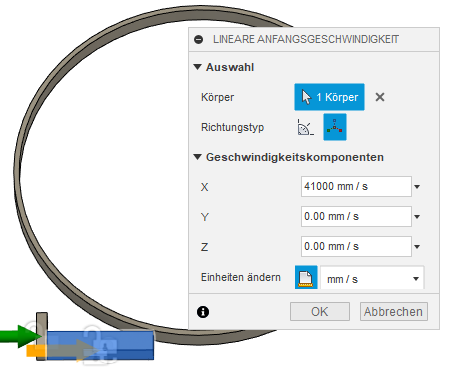

      Anfangsgeschwindigkeit

    5. Klicken Sie auf OK, um die Last anzuwenden und das Dialogfeld zu schließen.

Aktivität 4 - Zusammenfassung

Bei dieser Aktivität haben Sie folgende Aufgaben ausgeführt:
