Festlegen von Abhängigkeiten für eine thermische Analyse

Beim Ausführen von Simulationen ist es wichtig, ordnungsgemäße Abhängigkeiten für die Analyse festzulegen. Wenn die Analyse überbestimmt ist, hat der Solver nicht ausreichend Variablen zur Verfügung, um die Analyse ordnungsgemäß zu lösen. Wenn die Analyse unterbestimmt ist, verfügt der Solver nicht über genügend Informationen zum Berechnen aller Variablen.

Korrekt bestimmte Analysen

Bei Analysen, für die Abhängigkeiten korrekt festgelegt sind, kann ein Gleichgewicht der Energie erreicht werden. Die bei der Analyse zugeführte Energie muss der ausgehenden Energie in der Analyse entsprechen. Eine Analyse muss zur Angabe einer Referenztemperatur eine Temperatur-, Konvektions- oder Strahlungslast enthalten. Jede thermische Last kann als Wärmequelle oder Kühlkörper dienen, wenn sie mit einer Temperaturreferenzlast kombiniert wird.

Überbestimmte Analyse

Eine Analyse ist überbestimmt, wenn Sie zu viele Informationen im gesamten Modell oder an einer einzelnen Stelle eingegeben haben. Wie auf der Seite Thermische Lasten erwähnt, kann für die gleiche Fläche nicht eine Temperatur und eine andere thermische Last angegeben sein. Die Software verhindert, dass Sie eine Temperatur und eine andere thermische Last auf die gleiche Fläche anwenden. Zwei angrenzende Flächen sind zulässig. Wenn zwei verschiedene Belastungsbedingungen an einer Stelle eines Modells vorliegen, stellt das jedoch eine Überbestimmung des Modells dar.

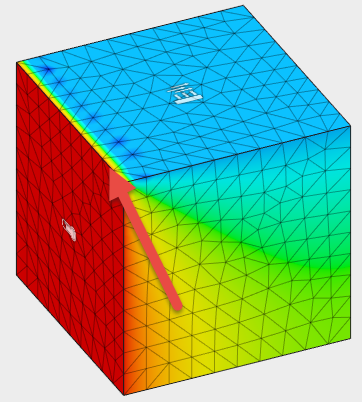

Beispiel für Überbestimmung

Anmerkung: In der vorherigen Abbildung wurde eine Temperatur-Abhängigkeit auf einer angrenzenden Fläche für einen Wärmeübergangskoeffizienten festgelegt. Der Knoten unter dem Pfeil ist überbestimmt. Beachten Sie, dass die Knoten, die sich ein Element weiter innen befinden als der Knoten, an dem die zwei Flächen zusammentreffen, eine niedrigere Temperatur aufweisen. Diese Knoten mit der niedrigen Temperatur sind Auswirkungen des überbestimmten Knotens.

Anmerkung: Vermeiden Sie thermische Bedingungen, die für denselben Bereich der Geometrie gelten. Das Modell kann korrigiert werden, indem Sie eine kleine Fase hinzufügen, um die Flächen mit angewendeten Lasten zu trennen oder eine der Flächen zu teilen.

Unterbestimmte Analyse

Eine Unterbestimmung einer Analyse ist das Gegenteil der Überbestimmung, und in dem Fall sind nicht genügend Lasten zum korrekten Lösen der Analyse angegeben. Mehrere Ergebnisse sind möglich, je nachdem, welche thermischen Lasten angewendet werden.

Wenn im Modell nur eine Temperatur referenziert ist und keine andere Wärmelast, dann hat das Modell keine Wärmeströmung bzw. keinen Temperaturgradienten. Ein Lastfall dieser Art kann dazu führen, dass ein thermischer Gradient wie folgt aussieht:

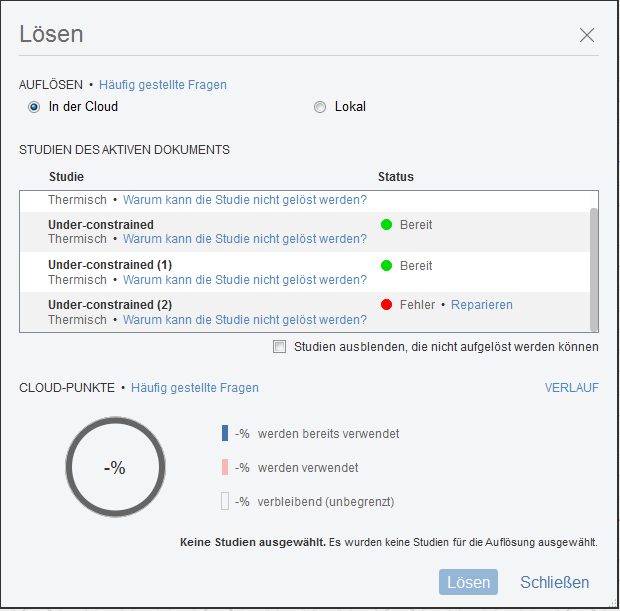

Wenn für ein Modell ohne eine Last eine Temperatur in der Analyse referenziert wird, ist eine Lösung nicht möglich. Warnungen sollten im Dialogfeld Lösen angezeigt werden.

Weitere Informationen finden Sie, indem Sie auf den Link Reparieren klicken.

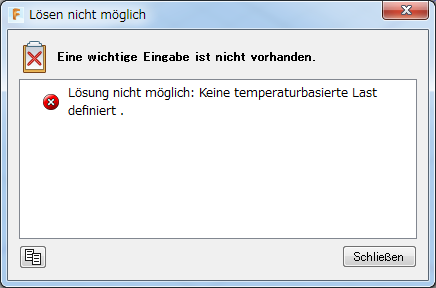

Analysen, für die bei der Einrichtung keine temperaturbasierte Last definiert wird, können keinen Temperaturgradienten aufweisen, da es keine Referenz gibt.
