Aktivität 1: Einrichten einer neuen Modalfrequenzanalyse

Bei dieser Aktivität erstellen Sie eine neue Studie, Studie 1 - Modalfrequenzen, um die Frequenz (Tonhöhe) des ersten grundlegenden Schwingungsmodus für eine Stimmgabel zu bestimmen. Gehen Sie zum Einrichten der Studie wie folgt vor:

• Legen Sie die Anzahl der Modi fest
• Definieren Sie die Netzgröße
• Wählen Sie das gewünschte Einheitensystem aus
• Stellen Sie sicher, dass das Modellmaterial ordnungsgemäß zugewiesen ist. Das Simulationsstudienmaterial ist vorgabemäßig das gleiche wie das im Arbeitsbereich Konstruktion definierte Material.

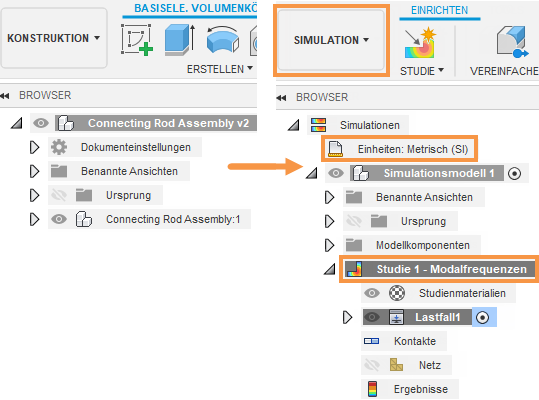

Browser, wenn das Modell zum ersten Mal importiert wird (links). Browser nach dem Erstellen einer neuen Modalfrequenzstudie (rechts).

Voraussetzungen

• Fusion wurde gestartet.
• Speicherort der Datendatei: Beispiele > Basic Training > 11-Simulation > Tuning Fork-A4.

Schritte

1. Öffnen Sie das Startformmodell Tuning Fork-A4 in nach oben gerichteter Z-Richtung aus dem Ordner Basic Training in der Gruppe Daten.

   1. Falls die Gruppe Daten derzeit nicht angezeigt wird, klicken Sie auf Gruppe Daten einblenden am oberen Bildschirmrand.
   2. Die oberste Ebene (Startansicht) der Gruppe Daten ist unterteilt in zwei Unterabschnitte: ALLE PROJEKTE und BEISPIELE. Führen Sie einen Bildlauf nach unten durch, bis Sie BEISPIELE gefunden haben.
   3. Doppelklicken Sie auf den Ordner Basic Training, um ihn zu öffnen.
   4. Doppelklicken Sie auf den Ordner 11 - Simulation, um ihn zu öffnen.
   5. Doppelklicken Sie auf das Modell Tuning Fork-A4, um es im Ansichtsbereich anzuzeigen.


   Anmerkung: Das Beispielmodell ist schreibgeschützt, sodass Sie eine Kopie der Datei in einem persönlichen Projekt speichern müssen.

2. Geben Sie ein persönliches Projekt an, in dem Sie die Startformmodelle speichern möchten.

   1. Klicken Sie auf Datei > Speichern unter.
   2. Geben Sie im Feld Name einen Namen ein, z. B. Tuning Fork - A4.
   3. Erweitern Sie die Pfeilschaltfläche neben dem Feld Speicherort.
   4. Suchen Sie ein bestehendes Projekt, und klicken Sie darauf, oder klicken Sie auf Neues Projekt, um ein neues Projekt zu beginnen.

3. Geben Sie einen persönlichen Ordner an, oder erstellen Sie einen, in dem Sie die Startformmodelle speichern möchten.

   1. Doppelklicken Sie auf einen Ordner im Projekt, um ihn auszuwählen, oder erstellen Sie einen neuen Ordner.
   2. Um einen neuen Ordner zu erstellen, klicken Sie auf Neuer Ordner.
   3. Geben Sie einen Namen für den Ordner ein, z. B. Tuning Fork - A4.
   4. Drücken Sie die Eingabetaste.
   5. Doppelklicken Sie auf den Ordner, um ihn als aktuellen Dateispeicherort zuzuweisen.
   6. Klicken Sie auf Speichern.

4. Erstellen Sie eine neue Modalfrequenz-Simulationsstudie.

   1. Klicken Sie auf das Dropdown-Menü Arbeitsbereich wechseln oben links im Werkzeugkasten, und wählen Sie Simulation.


   2. Wählen Sie im Dialogfeld Neue Studie die Option Modale Frequenzen aus.

5. Legen Sie die Anzahl der Modi auf 12 und die Netzgröße auf 1.2 mm fest.

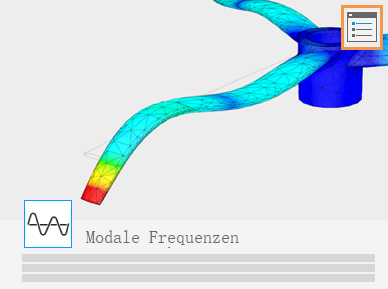

   1. Klicken Sie oben rechts in der großen Miniaturansicht auf das Symbol Einstellungen, um auf das Dialogfeld Einstellungen zuzugreifen.



      Zunächst werden die Einstellungen Allgemein angezeigt.
   2. Geben Sie in den allgemeinen Einstellungen 12 in das Eingabefeld unterhalb der aktivierten Anzahl der Modi ein.
   3. Wählen Sie Netz aus dem linken Bereich des Dialogfelds aus, um die Netzeinstellungen anzuzeigen.
   4. Klicken Sie auf Absolute Größe, und geben Sie 1.2 mm in das Eingabefeld ein.
   5. Klicken Sie auf Zurück, um die Änderungen zu übernehmen.
   6. Klicken Sie im Dialogfeld Neue Studie auf Studie erstellen, um die Studie zu erstellen und das Dialogfeld zu schließen.

6. Ändern Sie das vorgegebene Einheitensystem in Metrisch (SI).

   1. Bewegen Sie den Mauszeiger im Browser über Einheiten: Benutzerdefiniert, und klicken Sie dann auf Bearbeiten.
   2. Wählen Sie im Dialogfeld Einheiteneinstellungen die Option Metrisch (SI) aus der Dropdown-Liste Vorgabeeinheit festlegen aus.
   3. Klicken Sie auf OK, um die Änderung zu bestätigen und das Dialogfeld zu schließen.

7. Stellen Sie sicher, dass das Stimmgabelmaterial Edelstahl AISI 304 ist.

   1. Klicken Sie auf (Arbeitsbereich Simulation > Registerkarte Setup > Gruppe Materialien > Studienmaterialien), um das Dialogfeld Studienmaterialien zu öffnen.
   2. Stellen Sie im Dialogfeld Studienmaterialien sicher, dass der Wert in der Spalte Studienmaterialien wie folgt definiert ist:


      • Stimmgabel A4 (440 Hz): (Wie Modell) oder Edelstahl AISI 304.
      Wenn dies nicht der Fall ist, wählen Sie das korrekte Material aus der Dropdown-Liste aus.
   3. Klicken Sie auf OK, um das Dialogfeld Studienmaterialien zu schließen.

Aktivität 1 - Zusammenfassung

Bei dieser Aktivität haben Sie eine Modalfrequenz-Simulationsstudie erstellt, um die Frequenz des ersten grundlegenden Schwingungsmodus für eine nicht geänderte Stimmgabel zu bestimmen. Zum Definieren der Studienparameter haben Sie folgende Schritte ausgeführt:

• Sie haben die Anzahl der Modi festgelegt
• Sie haben die Netzgröße definiert
• Sie haben das gewünschte Einheitensystem ausgewählt
• Sie haben sichergestellt, dass das Modellmaterial ordnungsgemäß zugewiesen wurde.
