Transiente Ergebnisse

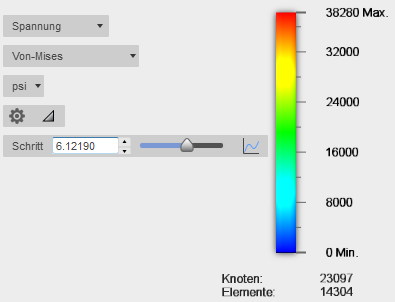

Nichtlineare Simulationen, wie z. B. nichtlineare statische Spannung und Ereignissimulation, führen zu Ergebnissen, die sich schrittweise ändern. Mehrere Sätze der einzelnen Ergebnisse werden für eine benutzerdefinierte Anzahl von Schritten ausgegeben. Daher wird ein weiteres Element neben der Konturplotlegende angezeigt, nämlich eine Auswahl der Schritte:

Sie können den Schieberegler für die Schritte anklicken und ziehen, um einen beliebigen Punkt im Simulationsereignis auszuwählen. Die Ergebnisse werden zwischen den tatsächlichen Ausgabeschritten des Solvers interpoliert. Sie können auch eine Schrittnummer als Fließkommazahl in das vorhandene Eingabefeld eingeben.

Um einfach durch die tatsächlichen Ausgabeschritte der Berechnung (Ganzzahlen) zu navigieren, klicken Sie auf die Schaltfläche mit dem Pfeil nach oben oder unten rechts neben dem Schritt-Eingabefeld:
