Aktivität 1: Einrichten einer neuen thermischen Analyse

Bei dieser Aktivität erstellen Sie Study 1 - Thermal mit folgenden Schritten:

• Definieren Sie die Netzgröße.
• Wählen Sie das gewünschte Einheitensystem aus
• Ändern Sie das Modellmaterial. Das Simulationsstudienmaterial ist vorgabemäßig das gleiche wie das im Arbeitsbereich Konstruktion definierte Material.

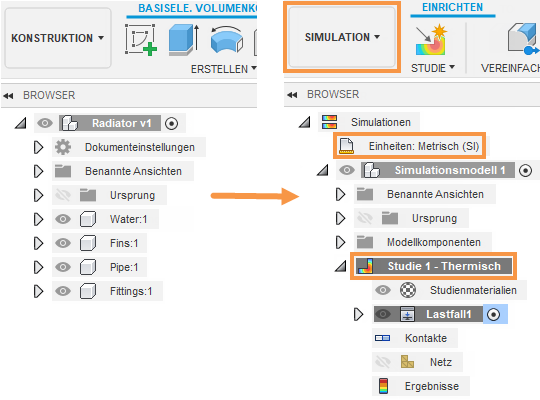

Browser, wenn das Modell zum ersten Mal importiert wird (links). Browser nach dem Erstellen einer neuen thermischen Studie (rechts).

Voraussetzungen

• Fusion wurde gestartet.
• Speicherort der Datendatei: Beispiele > Basic Training > 11-Simulation > Radiator.

Schritte

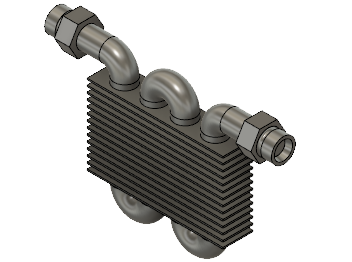

1. Öffnen Sie das Startformmodell Radiator in nach oben gerichteter Z-Richtung aus dem Ordner Basic Training in der Gruppe Daten.

   1. Falls die Gruppe Daten derzeit nicht angezeigt wird, klicken Sie auf Gruppe Daten einblenden am oberen Bildschirmrand.
   2. Die oberste Ebene (Startansicht) der Gruppe Daten ist unterteilt in zwei Unterabschnitte: ALLE PROJEKTE und BEISPIELE. Führen Sie einen Bildlauf nach unten durch, bis Sie BEISPIELE gefunden haben.
   3. Doppelklicken Sie auf den Ordner Basic Training, um ihn zu öffnen.
   4. Doppelklicken Sie auf den Ordner 11 - Simulation, um ihn zu öffnen.
   5. Doppelklicken Sie auf das Modell Radiator, um es im Ansichtsbereich anzuzeigen.
   Anmerkung: Das Beispielmodell ist schreibgeschützt, sodass Sie eine Kopie der Datei in einem persönlichen Projekt speichern müssen.

2. Geben Sie ein persönliches Projekt an, in dem Sie die Startformmodelle speichern möchten.

   1. Klicken Sie auf Datei > Speichern unter.
   2. Geben Sie im Feld Name einen Namen ein, z. B. Radiator.
   3. Erweitern Sie die Pfeilschaltfläche neben dem Feld Speicherort.
   4. Suchen Sie ein bestehendes Projekt, und klicken Sie darauf, oder klicken Sie auf Neues Projekt, um ein neues Projekt zu beginnen.

3. Geben Sie einen persönlichen Ordner an, oder erstellen Sie einen, in dem Sie die Startformmodelle speichern möchten.

   1. Doppelklicken Sie auf einen Ordner im Projekt, um ihn auszuwählen, oder erstellen Sie einen neuen Ordner.
   2. Um einen neuen Ordner zu erstellen, klicken Sie auf Neuer Ordner.
   3. Geben Sie einen Namen für den Ordner ein, z. B. Radiator.
   4. Drücken Sie die EINGABETASTE.
   5. Doppelklicken Sie auf den Ordner, um ihn als aktuellen Dateispeicherort zuzuweisen.
   6. Klicken Sie auf Speichern.



4. Erstellen Sie eine neue thermische Simulationsstudie.

   1. Klicken Sie auf das Dropdown-Menü Arbeitsbereich wechseln oben links im Werkzeugkasten, und wählen Sie Simulation.


   2. Wählen Sie im Dialogfeld Neue Studie die Option Thermisch aus.

5. Legen Sie die Netzgröße auf 10 mm fest.

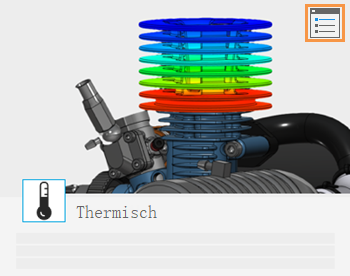

   1. Klicken Sie oben rechts in der großen Miniaturansicht auf das Symbol Einstellungen, um auf das Dialogfeld Einstellungen zuzugreifen.



      Zunächst werden die Einstellungen Allgemein angezeigt.
   2. Wählen Sie Netz aus dem linken Bereich des Dialogfelds aus, um die Netzeinstellungen anzuzeigen.
   3. Klicken Sie auf Absolute Größe, und geben Sie 10 mm in das Eingabefeld ein.
   4. Klicken Sie auf Zurück, um die Änderungen zu übernehmen.
   5. Klicken Sie im Dialogfeld Neue Studie auf Studie erstellen, um die Studie zu erstellen und das Dialogfeld zu schließen.

6. Ändern Sie das vorgegebene Einheitensystem in Metrisch (SI).

   1. Bewegen Sie den Mauszeiger im Browser über Einheiten: Benutzerdefiniert, und klicken Sie dann auf Bearbeiten.
   2. Wählen Sie im Dialogfeld Einheiteneinstellungen die Option Metrisch (SI) aus der Dropdown-Liste Vorgabeeinheit festlegen aus.
   3. Klicken Sie auf OK, um die Änderung zu bestätigen und das Dialogfeld zu schließen.

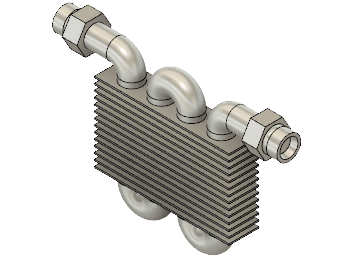

7. Ändern Sie das Material für das Modell Radiator in Aluminium. Materialien müssen wärmeleitfähig sein, damit eine thermische Analyse durchgeführt werden kann.

   Anmerkung: In einem anderen Arbeitsbereich in Fusion definierte Materialien werden automatisch auf den Arbeitsbereich Simulation angewendet.
   1. Klicken Sie auf (Arbeitsbereich Simulation > Registerkarte Setup > Gruppe Materialien > Studienmaterialien), um das Dialogfeld Studienmaterialien zu öffnen.
   2. Klicken Sie im Dialogfeld Studienmaterialien links unten auf Alles auswählen, um alle Komponenten auszuwählen.
   3. Ändern Sie die Studienmaterialien für eines der Dropdown-Menüs in Aluminium.
   4. Klicken Sie auf OK, um das Dialogfeld Studienmaterialien zu schließen.



Aktivität 1 - Zusammenfassung

Bei dieser Aktivität haben Sie eine thermische Studie erstellt, in der Sie

• die Netzgröße auf 10 mm festgelegt,
• das Einheitensystem Metrisch (SI) ausgewählt und
• das Material des Modells in Aluminium geändert haben.
