Lernprogramm: Thermische Analyse

Dieses Lernprogramm verwendet thermische Analysen, mit denen Sie die Interpretation von Ergebnissen üben können.

Der Heizkörper sollte Wärme bereitstellen, ohne zu Verletzungen zu führen. Verbrennungen können in weniger als einer Sekunde von Heizkörpern verursacht werden, deren Temperatur über 70 Grad liegt. Sie simulieren die Temperatur der ursprünglichen Heizkörperkonstruktion, um festzustellen, ob die Konstruktion sicher ist. Sie passen dann die Größe der Heizkörperrippen in einem Simulationsmodell in der Umgebung Vereinfachen an und analysieren das neue Modell, um zu ermitteln, ob die Temperatur nun die Anforderungen erfüllt.

Aufgaben in diesem Lernprogramm

• Erstellen einer thermischen Studie zum Ermitteln der Temperatur der Heizkörperrippen

• Entfernen von Geometrie, die für die Analyse irrelevant ist, um die Analysezeit zu verringern

• Anwenden thermischer Lasten, um die Auswirkung von Wasser mit einer Temperatur von 75 C, das durch die Rohre fließt, und den Wärmeverlust an die Umgebung zu simulieren

• Erstellen eines neuen Simulationsmodells mit erweiterten Rippen, um eine Konstruktion zu finden, die die Temperaturanforderungen erfüllt

• Einrichten der Analyse für das neue Simulationsmodell auf gleiche Weise wie bei der ersten Analyse, um einen direkten Vergleich zu gewährleisten

• Vergleichen und Interpretieren der Ergebnisse der beiden thermischen Studien.

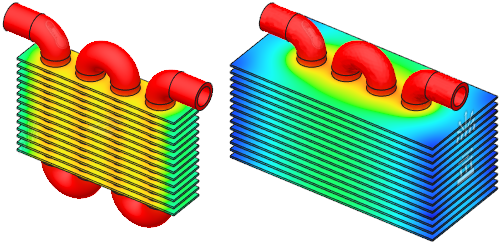

Thermische Analyse des ursprünglichen Heizkörpermodells (links). Thermische Analyse des Simulationsmodells mit erweiterten Rippen (rechts).
