1. Klicken Sie im Arbeitsbereich Simulation auf der Registerkarte Setup auf (Gruppe Ergebnisse > Simulationsergebnisse), um die Registerkarte Ergebnisse zu öffnen.

Online-Ergebnisanzeige

Studien mit diesem Viewer:

• Statische Spannung
• Thermisch
• Thermische Spannung
• Elektronikkühlung
• Spritzgusssimulation

Anzeigen von Standardergebnissen

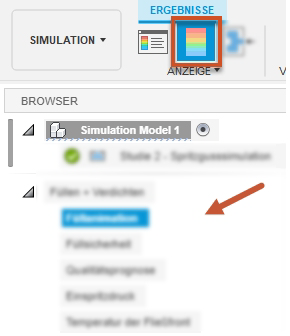

1. Klicken Sie im Werkzeugkasten Ergebnisse in der Gruppe Studie auf Ergebnisse, um Standardergebnisse im Browser anzuzeigen.

2. Erweitern Sie im Browser (linke Seitenleiste) den Knoten Ergebnisse.

3. Wählen Sie einen Ergebnistyp aus, um ihn im Ansichtsbereich anzuzeigen.

   Der Grafikbereich wird mit dem ausgewählten Ergebnistyp aktualisiert.

Anzeigen von erläuternden Ergebnissen

Verfügbar für: Statische Spannung (nur Sicherheitsfaktor), Elektronikkühlung, Spritzgusssimulation

1. Klicken Sie im Werkzeugkasten Ergebnisse in der Gruppe Studie auf Erläuternde Ergebnisse, um erläuternde Ergebnisse im Browser anzuzeigen.

2. Wechseln Sie bei Studien mit mehreren erläuternden Ergebnissen zwischen den verschiedenen Registerkarten für erläuternde Ergebnisse.



3. Um stattdessen Standardergebnisse anzuzeigen, klicken Sie im Werkzeugkasten auf Ergebnisse.



Standard-Ergebnisanzeige

Studien mit diesem Viewer:

• Modale Frequenzen
• Strukturelle Knickung
• Formoptimierung
• Nichtlineare statische Spannung
• Ereignissimulation

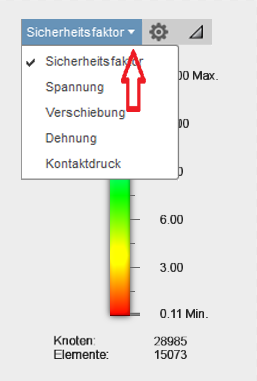

Verwenden Sie die Ergebnisauswahl neben der Legende, um die verschiedenen Ergebnisse auszuwählen und zwischen ihnen zu wechseln.

Der Grafikbereich wird mit dem ausgewählten Ergebnistyp aktualisiert.
