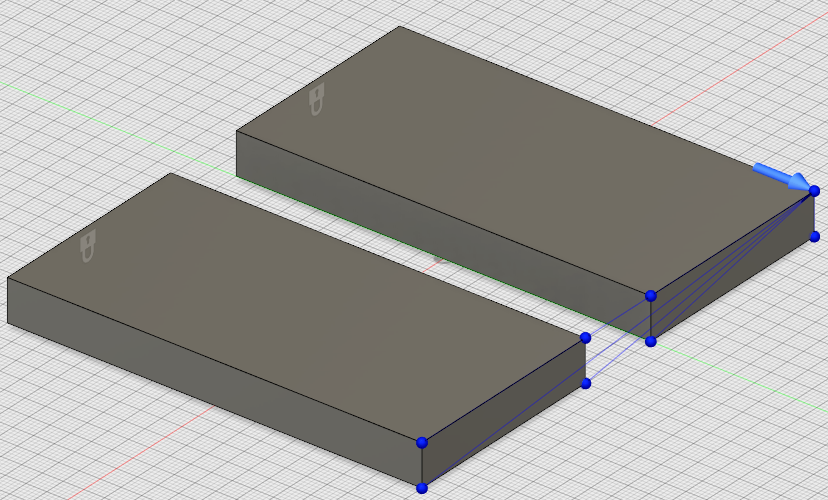

Hinzufügen eines Verbinders zwischen starren Körpern

Sie können einen Verbinder zwischen starren Körpern in den folgenden Studien verwenden:

Symbol Studie	Studienname
	Statische Spannung
	Modale Frequenzen
	Strukturelle Knickung
	Nichtlineare statische Spannung
	Quasi-statische Ereignissimulation
	Dynamische Ereignissimulation

1. Klicken Sie auf (Arbeitsbereich Simulation > Registerkarte Setup > Gruppe Abhängigkeiten > Verbinder zwischen starren Körpern).

2. Wählen Sie den Untertyp aus. Die verfügbaren Optionen lauten:

   • Starrer Körper: Vollständig starre Verbindung. Bei dieser Art von Verbinder bewegen sich die abhängigen Objekte genauso wie der Ankerpunkt (unabhängiges Objekt).

   • Interpolation: Bei dieser Art von Verbinder ist die Verschiebung des Referenzpunkts der gewichtete Durchschnitt der Verschiebungen der Objekte mit Durchschnitt.

   • Wichtig*: Sie müssen bei der Anwendung von starren Verbindern für die Interpolation vorsichtig vorgehen. Eine falsche Erstellung dieser Art von Verbinder kann beim Lösen zu schwerwiegenden Fehlern führen.

3. Wählen Sie je nach Auswahl des Untertyps die Option Ankerpunkt oder Referenzpunkt aus.

4. Wählen Sie je nach Auswahl des Untertyps die Option Abhängige Objekte oder Objekte mit Durchschnitt aus.

5. Wählen Sie die einzuschränkenden Freiheitsgrade. Die verfügbaren Optionen sind Ux, Uy bzw. Uz, was der X-, Y- bzw. Z-Translation entspricht.

   Anmerkung: Bei einer Verbindung mit Volumenkörpern wird die Drehung an den Ansatzpunkten nicht durch starre Verbinder beschränkt. Wenn ein starrer Verbinder beispielsweise an einer geraden Kante eines Volumenkörpers angesetzt ist, kann sich der Körper frei um diese Kante drehen. Eine gerade Linie mit Netzpunkten ohne Torsionssteifigkeit stellt einen Angelpunkt dar.

6. Klicken Sie auf OK.
