Erstellen eines beibehaltenen Bereichs

Das Werkzeug Bereich beibehalten ermöglicht es Ihnen, bestimmte Bereiche des Modells auszublenden und so von der Formoptimierungsanalyse auszunehmen.

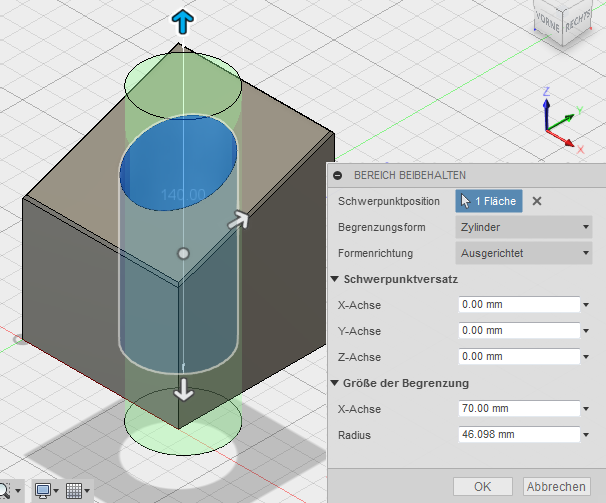

1. Wählen Sie auf der Registerkarte Setup (Formoptimierung > Bereich beibehalten) aus.
2. Wählen Sie eine Geometriekomponente (Fläche oder Kante) aus. Der Schwerpunkt des beibehaltenen Bereichs wird zunächst dort positioniert, wo Sie mit dem Cursor klicken.
3. Wählen Sie die entsprechende Begrenzungsform aus. Fusion füllt zunächst das Feld Begrenzungsform auf Grundlage der ausgewählten Geometrie.
4. Passen Sie den Schwerpunktversatz und die Größe der Begrenzung nach Bedarf an. Bei einem Quader können Sie die X-, Y- und Z-Bemaßungen des beibehaltenen Bereichs anpassen. Bei einem Zylinder können Sie die Höhe und den Radius des Zylinders anpassen. Bei einer Kugel können Sie den Radius anpassen.
5. Wenn Sie einen Zylinder als Begrenzungsform auswählen, wählen Sie X-Achse, Y-Achse, Z-Achse oder Ausgerichtet als Formenrichtung aus. Wechseln Sie durch die Liste der Richtungen, um zu verstehen, wie die einzelnen Optionen die Ausrichtung des Zylinders verändern.
