Beispiel für maximalen Aktivierungsabstand
Der maximale Aktivierungsabstand bestimmt, welche Kontaktelemente (violette Linien) zu Beginn der Analyse erstellt werden.
Anmerkung: Bei diesem Vorgang werden Kontaktelemente am Anfang erstellt, aber im Gegensatz zu Netzelementen werden sie im Modell nicht angezeigt.

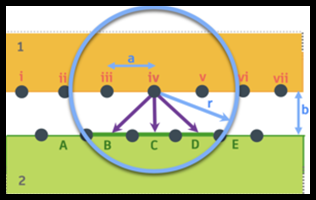

Abbildung 1: Bestimmen des maximalen Aktivierungsabstands
Angenommen, die beiden Bauteile sind durch 2 mm (b) getrennt, und die Netzgröße beträgt 4 mm (a). Um die Lücke zu überbrücken, benötigen Sie einen theoretischen Abstand, der sich aus der Quadratwurzel von (a^2+b^2) ergibt, d. h. 4,5 mm.
Anschließend legen Sie den maximalen Aktivierungsabstand (r) auf das 1,1- bis 1,2-Fache des theoretischen Abstands fest, um den Fehlerspielraum zu berücksichtigen. Dies entspricht 5 mm.
Wenn sich bei dieser Einstellung ein Knoten auf der sekundären Fläche innerhalb von 5 mm von einem Knoten auf der primären Fläche befindet, erstellt das System ein Kontaktelement.
Anmerkung: Während der Analyse werden keine Kontaktelemente erstellt, auch wenn die Bauteile relativ zueinander gleiten.
Wichtig:
Wenn die Lücke durch Verschiebung beseitigt wird, jedoch keine Gleitbewegung auftritt, kommt Knoten iv mit Element C in Kontakt und überträgt eine Kraft darauf. In diesem Szenario überträgt Knoten iv keine Kraft auf ein anderes Element.
Wenn die Bauteile so gleiten, dass sich Knoten iv über Element B bewegt, wird Kontakt erkannt, wenn Knoten iv versucht, Element B zu durchdringen.
Wenn sich Knoten iv um einen Abstand bewegt, der größer als der Aktivierungsabstand ist (z. B. Knoten iv über Element A), gibt es kein Kontaktelement, und der Knoten kann durch das Element verlaufen.
