Studienprotokoll für das Spritzgussverfahren
Während der Spritzgusssimulation werden die Daten in eine Protokolldatei geschrieben, die Sie anzeigen können. Vorgabemäßig werden die Daten in einem Anweisungsübersichtsformat dargestellt, das Ihnen die Daten im Kontext des Spritzgussverfahrens zeigt. Sie können die Daten auch im standardmäßigen Tabellenformat anzeigen.
Übersichtsformat
In diesem Format werden die Daten für Sie zusammengefasst, und Sie können erfahren, wie sie mit den verschiedenen Phasen des Spritzgussverfahrens korrelieren.
In der Übersicht über die Studiendaten können Sie den Prozess animieren und die sich mit der Zeit ändernden Daten anzeigen. Sie können auch die Interpretationen der erläuternden Ergebnisse sehen und auf die Vorschläge der erläuternden Ergebnisse für die nächsten Schritte zugreifen.

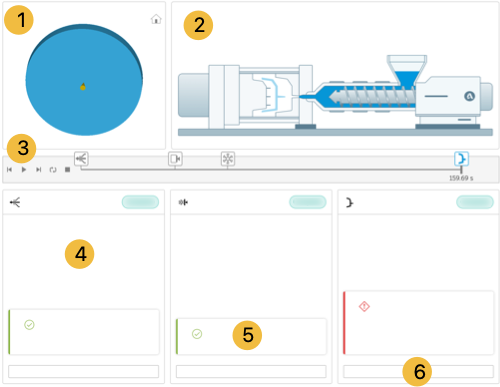

Guss - Prozessübersicht
wobei 1. Animation der Formteilfüllung, 2. Animation des Spritzgussverfahrens, 3. Animation der Steuerung, 4. Kategorisierung der Daten in verschiedene Spritzgussphasen, 5. Interpretationen der Ergebnisse, 6. Verknüpfung zu erläuternden Ergebnissen
Tabellenformat
Im Tabellenformat werden die Studiendaten in Tabellenform dargestellt. Sie zeigen, wie sich die folgenden Daten im Laufe der Zeit ändern:
- % Volumen gefüllt
- Druck
- Durchfluss
- % Erstarrtes Volumen
- Status der Füllvorgangssteuerung (Geschwindigkeit im Vergleich zu Druck)
