Externe Abhängigkeit im Arbeitsbereich Simulation

Eine externe Abhängigkeit beschränkt die Bewegung des Modells von einem Punkt im Raum aus, der sich weit vom Modell entfernt befindet. Sie definieren die Zielflächen im Modell, die zu fixierenden Freiheitsgrade und die Ankerposition oder den Punkt im Raum, durch die/den die Bewegung beschränkt wird.

Externe Abhängigkeiten sind nützlich, wenn Sie versuchen, eine komplexere Baugruppe zu modellieren oder zu vereinfachen. Sie können beispielsweise eine externe Abhängigkeit verwenden, um ein externes Kugelgelenk darzustellen, ohne die gesamte Konstruktion zu modellieren.

Externe Abhängigkeiten stehen in allen mechanischen Simulationsstudien mit Ausnahme der Ereignissimulation zur Verfügung.

Effekt der Festlegung verschiedener Freiheitsgrade

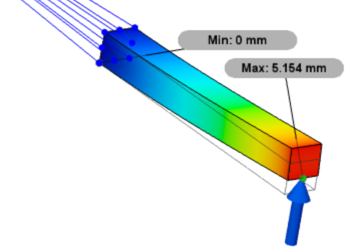

	(a) Wenn Sie eine externe Abhängigkeit auf ein Ende eines Trägers anwenden, alle sechs Freiheitsgrade (Ux, Uy, Uz sowie Rx, Ry und Rz) festlegen und dann eine Last auf das andere Ende anwenden, entspricht dies einer festgelegten Abhängigkeit. Mit der externen Abhängigkeit wird ein Knoten (Sie können sich diesen als starren Körper vorstellen) mit starren Verbindungen auf der Fläche fixiert. Wenn der Knoten überhaupt nicht verschoben oder gedreht wird, entspricht dies einer vollständig starren Verbindung.

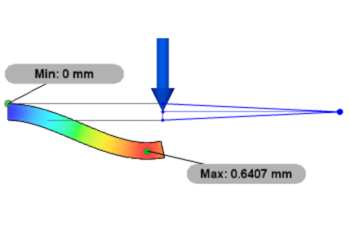

	(b) In diesem Beispiel wird eine festgelegte Abhängigkeit auf ein Ende des Trägers angewendet. Wenn Sie eine externe Abhängigkeit auf das andere Ende anwenden und nur die Translationsfreiheitsgrade (Ux, Uy und Uz) festlegen, kann sich die Spitze des Trägers verschieben UND drehen, wenn Sie eine Last auf die Endfläche des Trägers anwenden. Beachten Sie, dass die Fläche so gedreht wird, dass sie immer auf die Position der externen Abhängigkeit verweist.

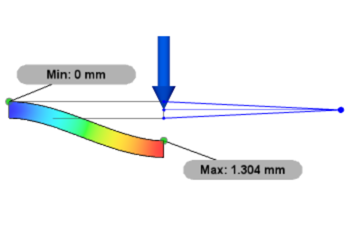

	(c) Wenn Sie stattdessen nur die Drehfreiheitsgrade (Rx, Ry und Rz) festlegen und eine Last auf die Endfläche des Trägers anwenden, wird die Spitze deutlich mehr verschoben, als wenn nur die Translationsfreiheitsgrade festgelegt werden. Beachten Sie, dass in diesem Fall die Fläche immer vertikal bleibt.

Abbildung 1: Verschiebungsergebnis mit (a) einer externen Abhängigkeit, bei der alle sechs Freiheitsgrade festgelegt sind, (b) einer externen Abhängigkeit mit festgelegten Translationsfreiheitsgraden und (c) einer externen Abhängigkeit mit festgelegten Drehfreiheitsgraden

Die Vorgabeeinstellung für eine externe Abhängigkeit lautet Vollständig abhängig, was der Anwendung einer festgelegten Abhängigkeit entspricht.
