Eine abgesetzte Kraftbelastung wird in strukturellen Analysen zur Darstellung einer Last angewendet, die von einem Punkt im Raum, der nicht modelliert wurde, angewendet wird.
Klicken Sie auf (Arbeitsbereich Simulation > Registerkarte Setup > Gruppe Lasten > Strukturelle Lasten), um das Dialogfeld Strukturelle Lasten zu öffnen.
Wählen Sie im Dialogfeld Strukturelle Lasten Abgesetzte Kraft aus dem Dropdown-Menü Typ aus.

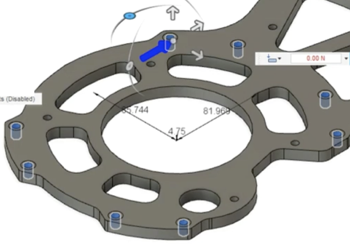

Wählen Sie im Modell die Fläche(n) aus, auf die die Last angewendet werden soll.
Das Dialogfeld wird erweitert und zeigt weitere Setupoptionen an.
Wählen Sie im Dialogfeld Strukturelle Lasten die Richtung der Last:
Normale wendet die Last lotrecht auf die ausgewählten Flächen an.
Winkel wendet die Last entsprechend dem ausgewählten Winkel an.
Entweder
Klicken Sie im Dialogfeld Strukturelle Lasten auf Auswählen im Zusammenhang mit Richtungsreferenz, und wählen Sie dann in Ihrem Modell eine Fläche oder Kante als Referenzrichtung aus.
Oder
Geben Sie Werte für X-Winkel, Y-Winkel und Z-Winkel ein.
Oder
Verwenden Sie die Manipulatoren, um die Richtung zu ändern.
Vektor) wendet die angegebenen Lasten entlang der ausgewählten Vektoren an.

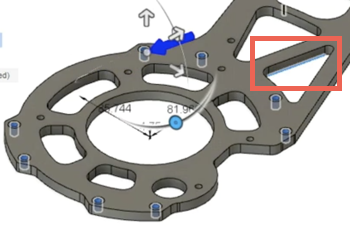

Klicken Sie optional auf Richtung umkehren, um die Lastrichtung umzukehren.
Klicken Sie optional auf Einheiten überschreiben, um alternative Einheiten zu wählen.
Geben Sie die Größe der Last an.
Geben Sie die Position der abgesetzten Kraft an.
Entweder

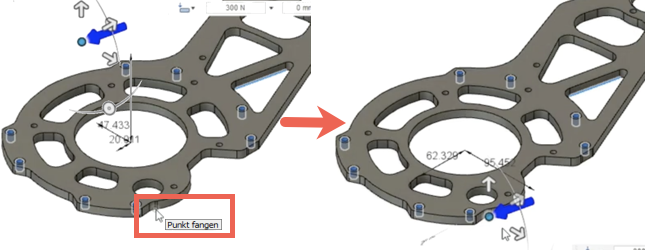

Klicken Sie auf eine Fläche oder einen Scheitelpunkt in Ihrem Modell, um den Punkt zu fangen.
Oder
Geben Sie Werte für X-Abstand, Y-Abstand und Z-Abstand ein.
Oder
Ziehen Sie den Manipulator an die gewünschte Position.
Klicken Sie auf OK, um die abgesetzte Kraftbelastung anzuwenden und das Dialogfeld Strukturelle Lasten zu schließen.
