Abgesetzte Kraftbelastungen im Arbeitsbereich Simulation

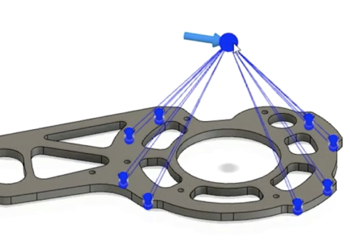

Eine abgesetzte Kraft fügt von einem Punkt im Raum aus, der sich nicht im Modell befindet, eine Last hinzu. Sie definieren die Zielflächen auf dem Modell, die Richtung, in der die Kraft wirken soll, die Größe der Last und den Punkt im Raum, von dem aus die Last wirkt. Eine abgesetzte Kraft ist ideal, wenn das Objekt im Raum, das sie darstellt, nicht wichtig für die Modellierung oder zu schwierig zu modellieren ist. Beispielsweise die Wirkung von Wind auf einen Mast oder die Kraft zum Anheben eines schweren Objekts.

Studientypen mit dieser Lastoption
Studie zur thermischen Spannung	Studie zur statischen Spannung
Studie zu modalen Frequenzen	Studie zur strukturellen Knickung
Studie zur Formoptimierung	Studie zur nichtlinearen statischen Spannung

Die vorgegebene Richtung für eine abgesetzte Kraft verläuft lotrecht zur ersten ausgewählten Fläche.

In Fusion definieren Sie die Kraftrichtung von abgesetzten Lasten auf eine der folgenden Arten:

• Normale: Die Lastrichtung verläuft lotrecht zu den Flächen, auf die die Last wirkt. Bei Kräften, die auf gekrümmte Flächen angewendet werden, variiert die Vektorrichtung, sodass sie an jedem Punkt entlang jeder Fläche lotrecht bleibt.
• Winkel (Delta): Bei dieser Option wird ein relativer Wert für X-Winkel, Y-Winkel und Z-Winkel verwendet, um die Lastrichtung auszurichten. Wenn Sie eine zweite, lotrechte Fläche auswählen, wird der Winkel relativ zur Richtung lotrecht zur ersten ausgewählten Fläche angegeben. Bei Auswahl einer Richtungsreferenz basiert der Winkel auf der Referenz, nicht auf der Zielfläche.
• Vektoren (X, Y, Z): Die Lastrichtung wird durch die von Ihnen angegebenen globalen Kraftkomponenten (Fx, Fy, und Fz) definiert.
