Symmetrieebene Formoptimierung
Mit einer Symmetrieebene wird erzwungen, dass die optimierte Geometrie symmetrisch zur angegebenen Ebene ist. Im Modell können bis zu drei Symmetrieebenen aktiviert werden, von denen jede auf derselben Fläche des Modells basiert.
Alle drei Symmetrieebenen
- basieren auf der ausgewählten Fläche,
- sind lotrecht zueinander
- und verlaufen durch den Schwerpunkt des Körpers.

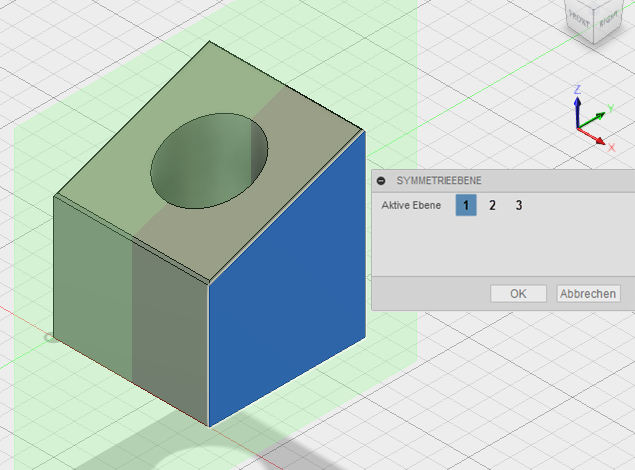

Die Ebenen (1, 2 und 3) basieren auf einem lokalen Koordinatensystem. Ebene 1 ist parallel zur ausgewählten Modellfläche, und die anderen beiden Ebenen sind lotrecht zu Ebene 1.
Anmerkung: Nach der Definition wird im Browser unter dem Knoten Formoptimierungseinstellungen ein Eintrag Symmetrieebene angezeigt. Dort können Sie die Definition bearbeiten.
