Formoptimierungskriterien

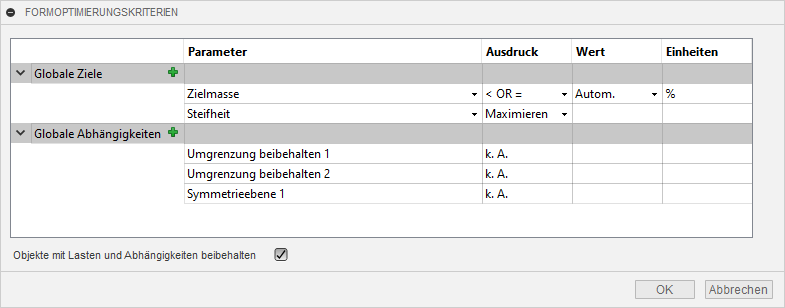

Formoptimierungskriterien beziehen sich auf die globalen Ziele und Abhängigkeiten für die Analyse. Sie werden im Browser unter dem Knoten Formoptimierungseinstellungen und auch im Dialogfeld Formoptimierungskriterien aufgelistet, das Sie anfangs über die Gruppe Formoptimierung des Werkzeugkastens Setup definieren.
Globale Ziele
Es gibt zwei globale Ziele, die vorgabemäßig definiert sind, um die Studie zu lösen. Die vorgegebenen globalen Ziele weisen den Solver an, eine Form zu erstellen, die die Steifheit des Bauteils maximiert und gleichzeitig die Masse des Bauteils so weit wie möglich reduziert.
Zielmasse: Die Zielmasse ist vorgabemäßig auf Autom. eingestellt, wodurch die Masse des Bauteils des Zielkörpers, der nicht als beibehaltener Bereich definiert wurde, um einen optimalen Wert reduziert wird. Die Verwendung von Autom. verringert das Risiko, dünne Elemente und unterbrochene Geometrie zu erstellen oder eine fehlgeschlagene Lösung zu verursachen. Der Ausdruck (< ODER =) gibt an, dass die resultierende Masse kleiner als der angegebene Wert sein oder diesem entsprechen muss. Ein Netz mit hoher Auflösung sollte dafür sorgen, dass die optimierte Geometrie eine Zielmasse innerhalb von 3 bis 5 % erreicht.
Sie können auch einen spezifischen Wert für die Zielmasse angeben. Beachten Sie jedoch, dass Materialien nicht aus beibehaltenen Bereichen und beibehaltenen Objekten mit Lasten und Abhängigkeiten entfernt werden. Achten Sie daher darauf, die Zielmasse nicht zu niedrig einzustellen, wenn Sie die Zielmasse manuell festlegen.
Anmerkung: Wenn Sie die Zielmasse auf einen zu niedrigen Wert einstellen, kann der Solver die Zielmasse möglicherweise nicht erreichen, und die Optimierung schlägt unter Umständen fehl.Steifheit: Maximiert die Steifheit des resultierenden Bauteils basierend auf den angewendeten strukturellen Abhängigkeiten und Lasten. Die Masse wird durch Entfernen von Elementen in den Bereichen mit den geringsten Auswirkungen auf die Steifheit des Modells reduziert. Mit anderen Worten: Das optimale Verhältnis von Steifheit und Masse wird erreicht, sodass das Bauteil so leicht wie möglich für die Anwendung sein kann.
Anmerkung: Diese Einstellung kann nicht bearbeitet werden.
Globale Abhängigkeiten
Die Liste Globale Abhängigkeiten im Dialogfeld Formoptimierungskriterien ist zunächst leer. Wenn Sie Bereich beibehalten und Symmetrieebenen definieren, werden diese Abhängigkeiten automatisch zum Dialogfeld hinzugefügt. Wenn Sie sie aus dem Dialogfeld löschen, werden sie auch aus dem Studienaufbau gelöscht.
Min. Elementgröße ist die letzte globale Abhängigkeit, die Sie definieren können und die Sie manuell zum Dialogfeld Formoptimierungskriterien hinzufügen.
- Min. Elementgröße: Legt die Untergrenze der Dicke für jedes Element mit der optimierten Form fest. Die Abhängigkeit Min. Elementgröße ist nützlich, wenn praktische oder fertigungsabhängige Einschränkungen bei Ihrem Bauteil berücksichtigt werden müssen.
- Bereich beibehalten, falls definiert, wird automatisch zum Dialogfeld hinzugefügt. Diese Option kann weder im Dialogfeld bearbeitet noch daraus gelöscht werden, ohne sie aus dem Studienaufbau zu löschen.
- Symmetrieebenen, falls definiert, wird automatisch zum Dialogfeld hinzugefügt. Diese Option kann weder im Dialogfeld bearbeitet noch daraus gelöscht werden, ohne sie aus dem Studienaufbau zu löschen.
Weitere Informationen finden Sie auf den folgenden Seiten:
Beibehalten von Objekten
Jedes geometrische Objekt, auf das eine Last oder Abhängigkeit angewendet wird, wird vorgabemäßig von der Formoptimierungsroutine ausgenommen. Sie können dieses Verhalten verhindern, indem Sie das Kontrollkästchen Objekte mit Lasten und Abhängigkeiten beibehalten am unteren Rand des Dialogfelds Formoptimierungskriterien deaktivieren.
