Aktivität 1: Erstellen eines hohlen Zylinders durch Skizzieren

Bei dieser Aktivität verwenden Sie Skizzen als Grundlage, um einen hohlen Zylinder zu erstellen. Dazu müssen Sie:

Kreise für die Basis und die Seiten des Zylinders skizzieren.
Bemaßungen anwenden, um die Größe der Kreise zu steuern.
Die Skizzen in 3D-Elemente konvertieren.

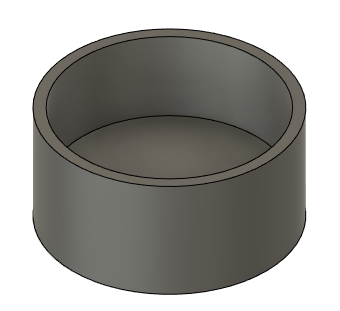

Fertig gestellter 3D-Hohlzylinder

Schritte

Beginnen Sie mit dem Skizzieren eines Kreises, der die Basis des Zylinders wird, auf der XZ-Ebene.
1. Klicken Sie auf Volumenkörper > Erstellen > Skizze erstellen .

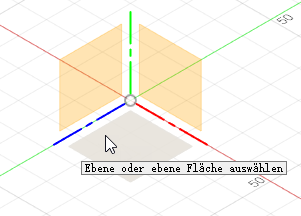

2. Wählen Sie die XZ-Ebene aus, auf der Sie skizzieren möchten.

  Wenn Sie die Ebene ausgewählt haben, wechseln Sie zur kontextabhängigen Registerkarte Skizze, die häufig verwendete Skizzierwerkzeuge enthält. Die Skizzenpalette ist ebenfalls verfügbar, in der Optionen für die aktuelle Aufgabe oder das aktuell ausgewählte Skizzenelement aufgelistet sind.
3. Klicken Sie auf Skizze > Erstellen > Mittelpunkt, Durchmesser, Kreis .
4. Bewegen Sie den Mauszeiger über den Ursprung (oder die Mitte) der Skizze. Der Cursor springt automatisch an diese Stelle.
5. Klicken Sie einmal, um den Kreis zu platzieren.
6. Ziehen Sie die Maus vom Mittelpunkt weg, um mit dem Skizzieren eines Kreises zu beginnen.

  Tipp: Machen Sie sich jetzt keine Gedanken über die genaue Größe des Kreises. Bei dieser Aktivität werden die genauen Bemaßungen angewendet.

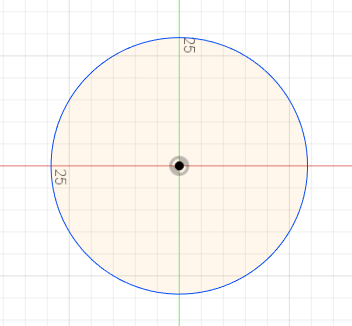

7. Klicken Sie nochmals, um den Kreis fertig zu stellen.
Fügen Sie eine Bemaßung von 62 mm hinzu, um die Größe des Kreises zu steuern, und stellen Sie dann die Skizze fertig.
1. Klicken Sie auf Skizze > Erstellen > Skizzenbemaßung.
2. Klicken Sie auf die Kante des Kreises, um sie auszuwählen.
3. Klicken Sie erneut, um die Bemaßung zu platzieren.
4. Geben Sie 62 mm ein.
5. Drücken Sie die EINGABETASTE.
6. Klicken Sie auf Skizze > Skizze fertig stellen, um die Skizze fertig zu stellen.

  Tipp: Klicken Sie neben dem ViewCube auf Startansicht, um die Skizze in der ursprünglichen Größe und Ausrichtung anzuzeigen.

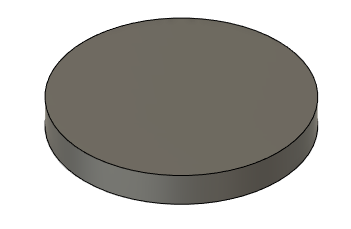

Extrudieren Sie den soeben erstellten Kreis um 8 mm, um das 2D-Skizzenprofil in eine 3D-Geometrie zu konvertieren.
1. Klicken Sie auf Ändern > Drücken/Ziehen. Daraufhin wird das Dialogfeld Drücken/Ziehen angezeigt.
2. Wählen Sie den Bereich in der Mitte des Kreises als das Profil aus, das Sie extrudieren möchten. Daraufhin wird das Dialogfeld Extrusion angezeigt.

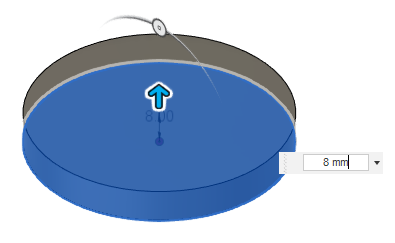

3. Ziehen Sie den blauen Pfeil nach oben auf 8 mm, um die Tiefe des Zylinders festzulegen.

  Tipp: Wenn Sie die Maus nicht auf genau 8 mm ziehen können, geben Sie 8 mm in das Feld Abstand ein, und drücken Sie die EINGABETASTE.
4. Klicken Sie im Dialogfeld Extrusion auf OK.

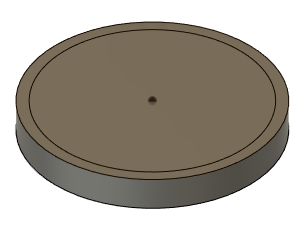

Skizzieren Sie einen Kreis mit einem Durchmesser von 56 mm auf der Oberseite des Zylinders. Dieser Kreis bildet die Seiten des hohlen Zylinders.
1. Klicken Sie auf Volumenkörper > Erstellen > Skizze erstellen .
2. Wählen Sie die Oberseite des Zylinders als die Ebene aus, auf der Sie skizzieren möchten.
3. Klicken Sie auf Skizze > Erstellen > Mittelpunkt, Durchmesser, Kreis .
4. Positionieren Sie den Cursor über dem Mittelpunkt der oberen Fläche, um ihn als Ursprung der Skizze zu verwenden.
5. Klicken Sie, und ziehen Sie die Maus, um den aktuellen Durchmesser des Kreises anzuzeigen. Geben Sie dann 56 mm in das Feld Durchmesser ein.
6. Drücken Sie die EINGABETASTE.
7. Klicken Sie auf Skizze > Skizze fertig stellen, um die Skizze fertig zu stellen.
Extrudieren Sie den äußeren Ring des Zylinders um 22 mm, um ihn in eine 3D-Geometrie zu konvertieren.
1. Klicken Sie auf Volumenkörper > Ändern > Drücken/Ziehen. Daraufhin wird das Dialogfeld Drücken/Ziehen angezeigt.
2. Klicken Sie auf den äußeren Ring, um ihn als das 2D-Profil auszuwählen, das Sie extrudieren möchten.

  Daraufhin wird das Dialogfeld Extrusion angezeigt.
3. Ziehen Sie den blauen Pfeil nach oben auf 22 mm, um die Tiefe festzulegen.

  Tipp: Wenn Sie die Maus nicht auf genau 22 mm ziehen können, geben Sie 22 mm in das Feld Abstand ein, und drücken Sie die EINGABETASTE.
4. Klicken Sie im Dialogfeld Extrusion auf OK.

Aktivität 1 - Zusammenfassung

Bei dieser Aktivität haben Sie einen hohlen Zylinder erstellt. Zu diesem Zweck haben Sie:

Kreise anhand eines Mittelpunkts und eines Durchmessers skizziert.
Bemaßungen angewendet, um die Größe der Kreise zu steuern.
Die 2D-Skizzenprofile in 3D-Geometrie konvertiert, um einen hohlen Zylinder zu erstellen.

Fertig gestellter 3D-Hohlzylinder
