Aktivität 2: Erstellen von runden Zahnradzähnen durch Skizzieren

Bei dieser Aktivität erstellen Sie runde Zahnradzähne innerhalb eines hohlen Zylinders. Dazu müssen Sie:

• Einen kleineren Kreis anhand eines Mittelpunkts und eines Durchmessers erstellen.

• Eine Abhängigkeit und eine Bemaßung auf den Kreis anwenden, um dessen Größe und Position zu steuern.

• Eine runde Anordnung aus dem ursprünglichen Kreis erstellen.

• Die Kreise in der runden Anordnung in 3D-Geometrie konvertieren.

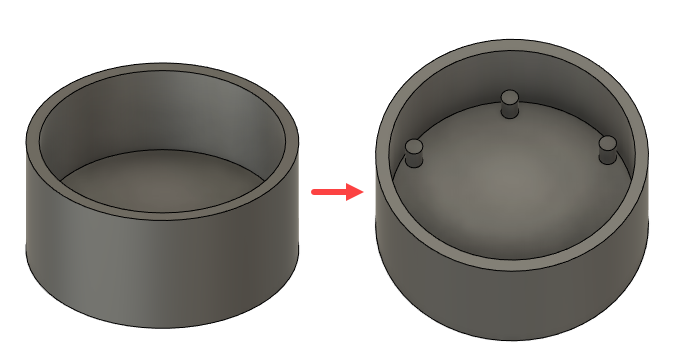

  Fertig gestellte runde Zahnradzähne innerhalb des Zylinders

Schritte

1. Beginnen Sie mit dem Skizzieren eines Kreises mit einem Durchmesser von 4 mm auf der Oberseite der Zylinderbasis.

   1. Klicken Sie auf Volumenkörper > Erstellen > Skizze erstellen .

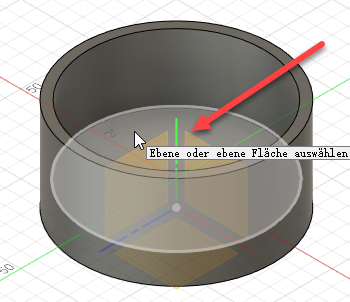

   2. Wählen Sie die Oberseite der Zylinderbasis als die Ebene aus, auf der Sie skizzieren möchten.


   3. Klicken Sie auf Skizze > Erstellen > Mittelpunkt, Durchmesser, Kreis .

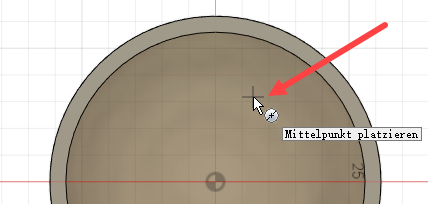

   4. Klicken Sie, um den Mittelpunkt des Kreises auszuwählen.


   5. Ziehen Sie die Maus, um mit dem Erstellen eines Kreises zu beginnen, und geben Sie 4 mm in das Feld Durchmesser ein.




   6. Drücken Sie zweimal die EINGABETASTE, um den Kreis fertig zu stellen.

2. Wenden Sie die Abhängigkeit Horizontal/Vertikal auf den Kreis an, um ihn am Mittelpunkt der Fläche auszurichten. Dadurch wird sichergestellt, dass sich die Skizze bei einer Verschiebung des Mittelpunkts der Fläche ebenfalls bewegt.

   1. Klicken Sie auf Skizze > Abhängigkeiten > Horizontal/Vertikal.

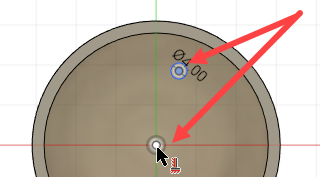

   2. Klicken Sie auf den Mittelpunkt des soeben erstellten Kreises, und klicken Sie dann auf den Mittelpunkt der Fläche.



      Dadurch werden die beiden Punkte ausgerichtet.


   3. Drücken Sie die ESC-Taste, um die Anwendung der Abhängigkeit zu beenden.

3. Beginnen Sie mit dem Skizzieren eines Kreises mit einem Durchmesser von 25.4 m innerhalb des hohlen Zylinders, der als Grundlage für die runde Anordnung verwendet werden soll.

   1. Klicken Sie auf Skizze > Erstellen > Skizzenbemaßung .
   2. Wählen Sie den Mittelpunkt des Kreises und dann den Mittelpunkt der Fläche als die Objekte aus, die Sie bemaßen möchten.


   3. Ziehen Sie die Maus nach rechts, und klicken Sie, um die Bemaßung zu platzieren.

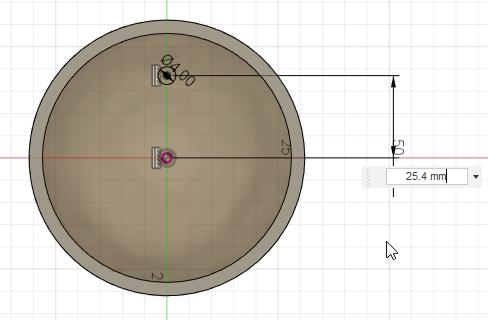

   4. Geben Sie 25.4 mm in das Feld Bemaßung ein.


   5. Drücken Sie die EINGABETASTE.

      Anmerkung: Das 2D-Profil der Skizze wird schwarz angezeigt, um darauf hinzuweisen, dass es vollständig definiert ist, d. h. mit Abhängigkeiten und Bemaßungen versehen.

4. Erstellen Sie aus dem von Ihnen skizzierten Kreis eine runde Anordnung mit sechs Kreisen.

   1. Klicken Sie auf Skizze > Erstellen > Runde Anordnung. Daraufhin wird das Dialogfeld Runde Anordnung angezeigt.
   2. Klicken Sie im Dialogfeld Runde Anordnung neben dem Feld Objekte auf Auswählen, und wählen Sie den Kreis aus.

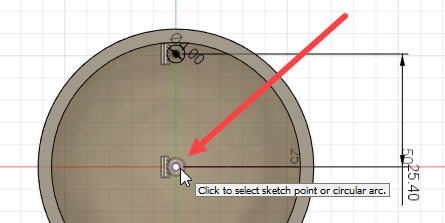

   3. Klicken Sie neben dem Mittelpunkt auf Auswählen, und wählen Sie den Mittelpunkt der Fläche aus.


   4. Geben Sie 6 in das Feld Menge ein.


   5. Klicken Sie im Dialogfeld Runde Anordnung auf OK, um die Anordnung zu erstellen.
   6. Klicken Sie auf Skizze > Skizze fertig stellen.

5. Extrudieren Sie die Kreise in der Anordnung um einen Abstand von 6 mm, um sie in 3D-Elemente zu konvertieren.

   1. Klicken Sie auf Ändern > Drücken/Ziehen. Daraufhin wird das Dialogfeld Drücken/Ziehen angezeigt.

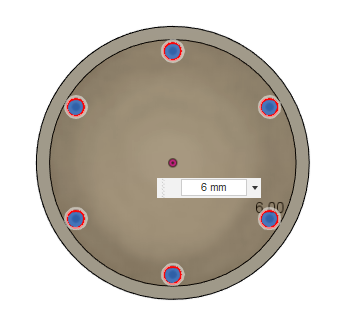

   2. Klicken Sie im Dialogfeld Drücken/Ziehen auf Auswählen und anschließend nacheinander auf jeden Kreis, um alle sechs Kreise auszuwählen. Ausgewählte Kreise werden blau angezeigt.

      Wenn Sie einen Kreis auswählen, wird das Dialogfeld Extrusion angezeigt.
   3. Geben Sie 6 mm in das Feld Abstand ein, und klicken Sie im Dialogfeld Extrusion auf OK.


   4. Richten Sie die Ansicht mithilfe des ViewCube so aus, dass die extrudierten Elemente innerhalb des Zylinders angezeigt werden.



Aktivität 2 - Zusammenfassung

Bei dieser Aktivität haben Sie eine runde Anordnung skizziert und die Kreise in Zylinder konvertiert, um runde Zahnradzähne innerhalb eines hohlen Zylinders zu erstellen. Zu diesem Zweck haben Sie:

• Einen kleineren Kreis anhand eines Mittelpunkts und eines Durchmessers erstellt.

• Eine Abhängigkeit und eine Bemaßung auf den Kreis angewendet, um dessen Größe und Position zu steuern.

• Ein kreisförmiges Muster von sechs Kreisen aus dem ursprünglichen Kreis erstellt.

• Die Kreise in der runden Anordnung in 3D-Geometrie konvertiert.



  Fertig gestellte runde Zahnradzähne innerhalb des Zylinders
