Aktivität 1: Erstellen der grundlegenden Form

Bei dieser Aktivität skizzieren Sie die grundlegende Form des Bauteils. Sie erstellen mehrere Abhängigkeiten und fügen Bemaßungen hinzu.

Voraussetzungen

• Fusion wird gestartet.

Schritte

1. Erstellen Sie eine neue Konstruktion, und beginnen Sie mit der Skizze.

   1. Um eine neue Konstruktion zu erstellen, klicken Sie auf die Registerkarte +. Dadurch wird eine neue Registerkarte für Ihre Konstruktion erstellt.
   2. Um das Werkzeug Skizze zu öffnen, klicken Sie auf Volumenkörper (Registerkarte) > Erstellen > Skizze erstellen .

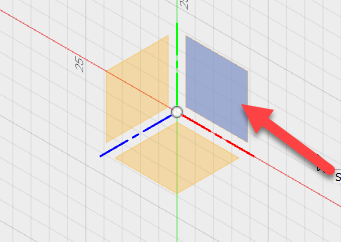

   3. Sie werden nun aufgefordert, eine Ebene zum Erstellen der Skizze auszuwählen. Wählen Sie dazu die Ebene "Oben" (XY-Ebene) aus.



      Anmerkung: Abgesehen von den Ursprungsebenen können Sie Skizzen auf einer der drei vorgegebenen Ebenen, auf einer benutzerdefinierten Konstruktionsebene oder einer vorhandenen Modellfläche erstellen. (Dazu später mehr.)

2. Skizzieren Sie die grundlegende Form.

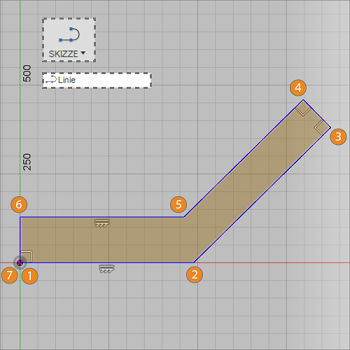

   1. Um das Werkzeug Linie zu starten, klicken Sie auf Skizze > Linie .
   2. Wählen Sie den Ursprung der Skizze aus.
   3. Klicken Sie, um die Linie zu beenden.
   4. Skizzieren Sie weitere Linien wie folgt.



      Anmerkung: Beim Platzieren der Linien werden einige Abhängigkeiten automatisch erstellt. Wenn Sie nicht genau die gleichen Abhängigkeiten wie angezeigt erhalten, ist dies kein Problem, da in den nächsten Schritten Abhängigkeiten hinzugefügt werden. Versuchen Sie sicherzustellen, dass Ihre erste Linie ungefähr 500 mm entspricht. Es empfiehlt sich, Formen in einem annähernd korrekten Größenverhältnis zu skizzieren.
   5. Drücken Sie zum Beenden des Werkzeugs die ESC-Taste auf der Tastatur.

3. Erstellen Sie die Abhängigkeiten Lotrecht, Horizontal/Vertikal und Gleich.

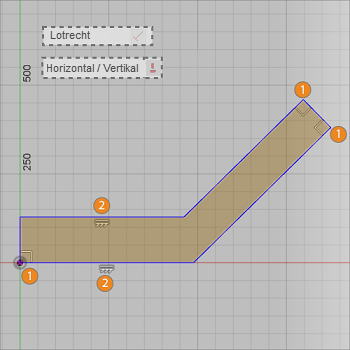

   1. Um bestimmte Linienpaare lotrecht abhängig zu machen, wählen Sie die Abhängigkeit Lotrecht aus. Wählen Sie ein Paar von Linien aus, die an einer Ecke aufeinander treffen, wie unten gezeigt. Wiederholen Sie diesen Vorgang für die anderen beiden Paare, die an Ecken aufeinander treffen, wie unten markiert.


   2. Um die beiden unteren Linien horizontal abhängig zu machen, wählen Sie die Abhängigkeit Horizontal/Vertikal aus. Wählen Sie die beiden unteren Linien aus (unten markiert):

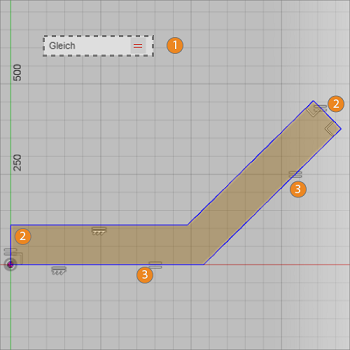

   3. Um die beiden Linienpaare gleicher Länge abhängig zu machen, wählen Sie die Abhängigkeit

      Gleich aus. Wählen Sie die beiden Paare wie dargestellt aus:


   4. Drücken Sie zum Beenden des Werkzeugs die ESC-Taste auf der Tastatur.

4. Weisen Sie der unteren Linie, dem Winkel und der oberen rechten Kante Bemaßungen zu.

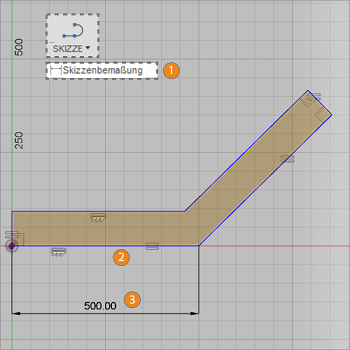

   1. Um die untere Linie zu bemaßen, klicken Sie auf Skizze > Bemaßung, , und wählen Sie die Linie aus. Klicken Sie direkt neben die Linie, um die Bemaßung zu platzieren, und geben Sie den Wert 500 mm ein. Drücken Sie die Eingabetaste, um den Wert zu übernehmen.

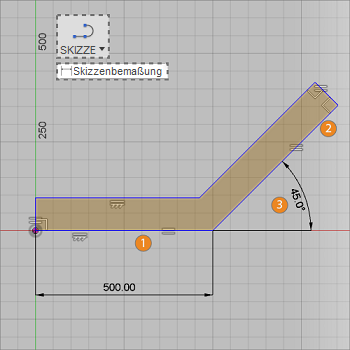

   2. Um die Winkelbemaßung zu definieren, klicken Sie auf Skizze > Bemaßung, und wählen Sie die untere Linie und die Winkellinie aus. Platzieren Sie die Bemaßung, und geben Sie 45 ein. Drücken Sie die Eingabetaste, um den Wert zu übernehmen.

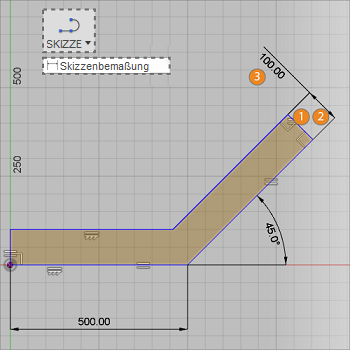

   3. Um eine ausgerichtete Bemaßung zu erstellen, klicken Sie auf Skizze > Bemaßung, und wählen Sie die obere rechte Linie aus. Bewegen Sie den Cursor etwas von der Linie weg, und geben Sie 100 ein. Drücken Sie die Eingabetaste, um den Wert zu übernehmen.


   4. Drücken Sie zum Beenden des Werkzeugs die ESC-Taste auf der Tastatur.

Aktivität 1 - Zusammenfassung

Bei dieser Aktivität haben Sie die grundlegende Form des Bauteils skizziert und der Skizze Abhängigkeiten und Bemaßungen hinzugefügt.
