Aktivität 2: Erstellen von Konstruktionsgeometrie

Bei dieser Aktivität ändern Sie die grundlegende Form durch Erstellen von Konstruktionsgeometrie. Nachdem Sie das Profil in einen dreidimensionalen Körper extrudiert haben, erstellen Sie zusätzliche Konstruktionsgeometrie auf einer Fläche und fügen Abhängigkeiten hinzu.

Voraussetzungen

• Aktivität 1 ist abgeschlossen: Die grundlegende Form ist skizziert, mit Abhängigkeiten und Bemaßungen versehen.



Schritte

1. Runden Sie die Kanten der Halterung mithilfe von Konstruktionsgeometrie und durch Erstellen von Kreisen ab.

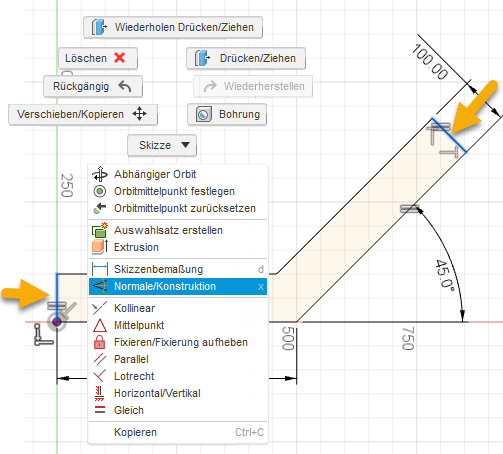

   1. Um die Endkanten in Konstruktionsgeometrie zu konvertieren, wählen Sie die obere Kante aus, halten Sie die Umschalttaste gedrückt, und wählen Sie die untere Kante aus. Klicken Sie mit der rechten Maustaste, und wählen Sie Normale/Konstruktion.



      Anmerkung: Konstruktionsgeometrie wird nicht berücksichtigt, wenn nach Profilen gesucht wird. Verwenden Sie Konstruktionsgeometrie beim Erstellen von Skizzen als Referenz. Durch gestrichelte Linien wird angezeigt, dass es sich um Konstruktionsgeometrie handelt.

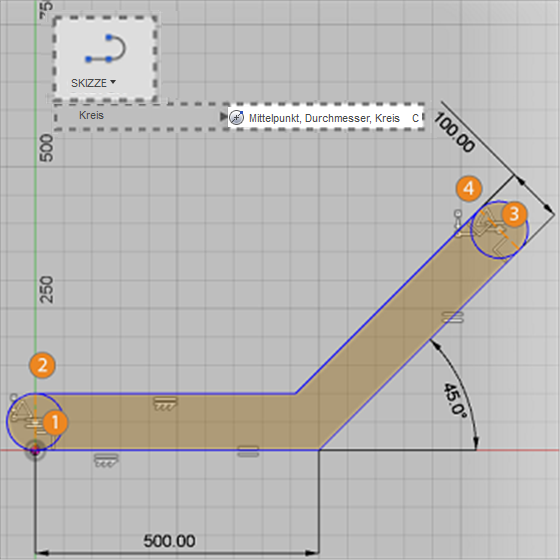

   2. Um ein Kreisprofil am unteren Ende zu skizzieren, wählen Sie Skizze > Kreis > Mittelpunkt, Durchmesser, Kreis aus. Wählen Sie den Mittelpunkt der Kante aus.

      Die Abhängigkeit Mittelpunkt (Dreieck) wird angezeigt.

      Ziehen Sie den Kreis auf die Kante. Die Abhängigkeit Tangential (Quadrat) wird angezeigt, um die Ausrichtung mit der Kante anzuzeigen.


   3. Wiederholen Sie den Vorgang an der oberen Kante.
   4. Drücken Sie zum Beenden des Werkzeugs die ESC-Taste auf der Tastatur.

2. Erstellen Sie Abrundungen an den Schnittpunkten.

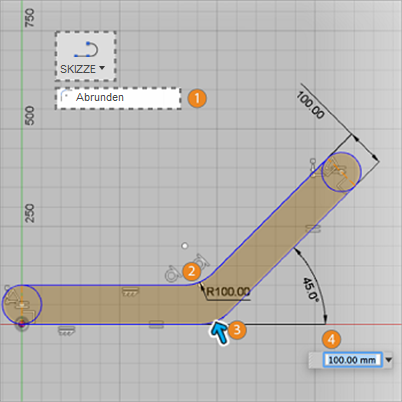

   1. Um Abrundungen zu erstellen, wählen Sie Skizze > Abrundung aus. Wählen Sie die beiden Schnittpunkte aus.
   2. Geben Sie einen Wert von 100 mm an.
   3. Drücken Sie zur Bestätigung die Eingabetaste.


   Anmerkung: Alle Abrundungen, die gleichzeitig erstellt wurden, haben den gleichen Radius. Erstellen Sie diese separat, um unterschiedliche Werte zu verwenden. In vielen Fällen ist das Erstellen einer Rundung in einer Skizze nicht die beste Option. Wie Sie hier sehen, wird dadurch die Bemaßung 500 mm gelöscht.
   4. Um die Skizze fertig zu stellen, klicken Sie auf Skizze fertig stellen .

3. Extrudieren Sie das Profil in einen Körper.

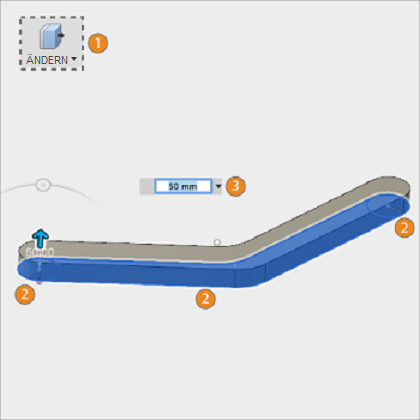

   1. Um einen Körper aus der Skizze zu erstellen, wählen Sie Ändern > Drücken/Ziehen .
   2. Wählen Sie die drei Profile aus.
   3. Zum Festlegen der Tiefe ziehen Sie den Pfeil, oder geben Sie den Wert 50 mm ein.
   4. Klicken Sie auf OK, um das Werkzeug zu beenden.



      Anmerkung: Eine Skizze kann mehrere Profile enthalten. In diesem Fall beschränken Sie die Anzahl der Profile mithilfe der Konstruktionsgeometrie.

4. Erstellen Sie eine Skizze auf einer Fläche der Halterung, konvertieren Sie sie in Konstruktionsgeometrie, und fügen Sie Abhängigkeiten hinzu.

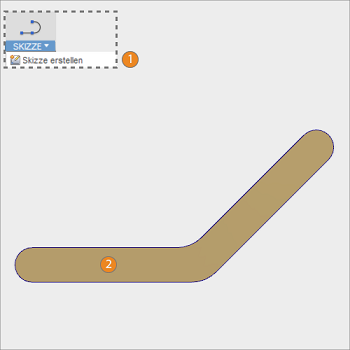

   1. Um eine neue Skizze zu erstellen, wählen Sie Erstellen > Skizze erstellen aus. Wählen Sie die obere Fläche der Halterung aus.

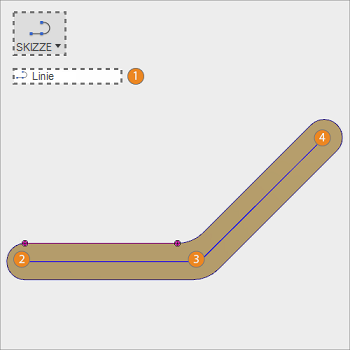

   2. Um die Linien zu skizzieren, wählen Sie Skizze > Linie aus. Wählen Sie den linken Mittelpunkt aus. Wählen Sie einen Punkt in der Nähe der Mitte aus, und treffen Sie eine Auswahl in der Nähe des oberen Mittelpunkts. Drücken Sie zum Beenden des Werkzeugs die ESC-Taste auf der Tastatur.

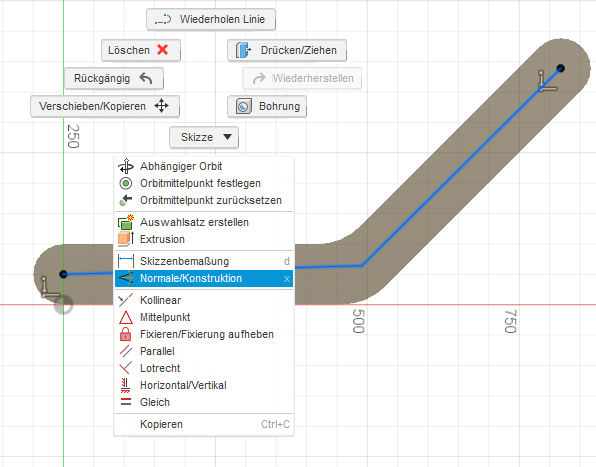

   3. Um die beiden neuen Linien in Konstruktionsgeometrie zu konvertieren, wählen Sie die erste Kante aus, halten die Umschalttaste gedrückt und wählen die zweite Kante aus. Klicken Sie mit der rechten Maustaste, und wählen Sie Normale/Konstruktion.

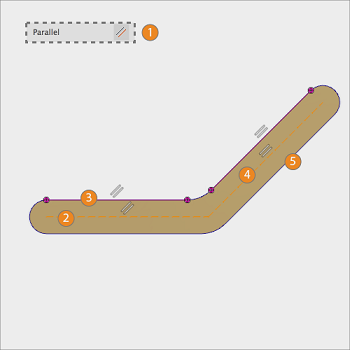

   4. Um die beiden Konstruktionslinien mit Abhängigkeiten zu versehen, wählen Sie die Abhängigkeit Parallel aus. Wählen Sie die beiden Paare aus: horizontales Paar (Linie/Kante) und Winkelpaar (Linie/Kante).


   Anmerkung: Dies bewirkt, dass die Linien vollständig mit Abhängigkeiten versehen werden. Die Konstruktionslinien werden schwarz, wenn sie abhängig sind.

Aktivität 2 - Zusammenfassung

Bei dieser Aktivität haben Sie Konstruktionslinien verwendet, um die beiden Enden der Halterung abzurunden, und an den Ecken Rundungen erstellt. Anschließend haben Sie die Skizze in einen Körper extrudiert und eine neue Skizze auf einer Fläche des Volumenkörpers erstellt.
