Aktivität 3: Erstellen von Kreisen, Zuweisen von Abhängigkeiten und Schneiden von Bohrungen

Bei dieser Aktivität skizzieren Sie mehrere Kreise auf der vorderen Fläche der Halterung. Sie fügen Abhängigkeiten hinzu und verwenden die Kreise, um Bohrungen zu erstellen.

Voraussetzungen

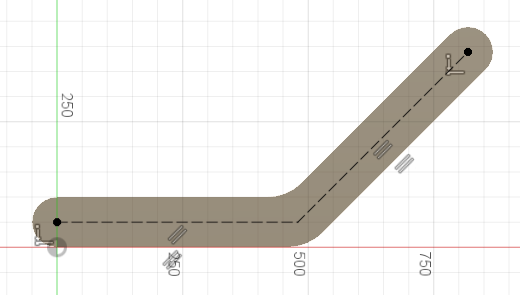

• Aktivität 2 ist abgeschlossen: Die Kanten wurden abgerundet, das Profil wurde in einen Körper extrudiert, und die Konstruktionslinien wurden auf der vorderen Fläche der Halterung skizziert.



Schritte

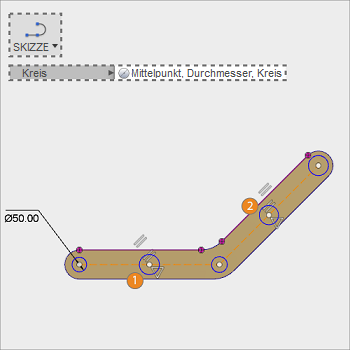

1. Erstellen Sie fünf Kreise an bestimmten Positionen auf den Konstruktionslinien auf der vorderen Fläche der Halterung.

   1. Um den ersten Kreis zu skizzieren, wählen Sie Skizze > Kreis > Mittelpunkt, Durchmesser, Kreis aus. Fangen Sie die Mitte am linken Endpunkt der horizontalen Linie. Geben Sie 50 mm als Durchmesser ein, und drücken Sie die Eingabetaste.

   Für die nächsten vier Kreise geben Sie in einem späteren Schritt den Durchmesser an. Achten Sie darauf, dass Sie für jeden Kreis den Mittelpunkt des Kreises am entsprechenden Punkt auf der Konstruktionslinie fangen.

   2. Erstellen Sie einen Kreis, der am Mittelpunkt der horizontalen Linie zentriert ist. Ein dreieckiges Zeichen gibt an, dass der Kreis am Mittelpunkt gesperrt ist.
   3. Erstellen Sie einen Kreis, der am Schnittpunkt der beiden Konstruktionslinien zentriert ist.
   4. Erstellen Sie einen Kreis, der am Mittelpunkt der Winkellinie zentriert ist.
   5. Erstellen Sie einen Kreis, der am rechten Endpunkt der Winkellinie zentriert ist.

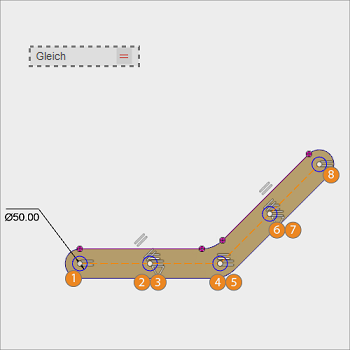

2. Legen Sie die fünf Kreise auf denselben Durchmesser fest.

   1. Wählen Sie die Abhängigkeit Gleich aus.
   2. Wählen Sie den Kreis mit der Bemaßung 50 mm und den Kreis daneben aus.

      Anmerkung: Sie müssen die Kreise paarweise auswählen. Die Abhängigkeit Gleich wird immer auf zwei Kreise angewendet. Um jede Abhängigkeit anzuwenden, müssen Sie zwei Kreise auswählen (den ersten, der bereits abhängig ist, und den zweiten, der noch nicht abhängig ist).
   3. Wiederholen Sie den Vorgang, indem Sie den zweiten Kreis und den Kreis daneben auswählen.
   4. Wiederholen Sie den Vorgang, indem Sie den dritten Kreis (an der Biegung im Bogen) und den Kreis daneben auswählen.
   5. Wiederholen Sie den Vorgang, indem Sie den vierten Kreis und den Kreis daneben auswählen.
   6. Um die Skizze fertig zu stellen, klicken Sie auf Skizze fertig stellen .

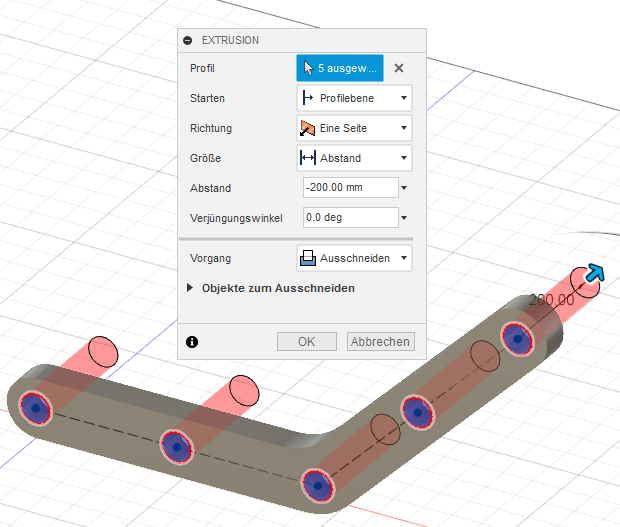

3. Extrudieren Sie die Kreise, um Bohrungen zu erstellen.

   1. Um die Kreise zu extrudieren, wählen Sie Ändern > Drücken/Ziehen. .
   2. Wählen Sie die fünf kreisförmigen Profile aus.
   3. Ziehen Sie den Pfeil durch das Bauteil, und stellen Sie sicher, dass Ausschneiden ausgewählt ist.
   4. Klicken Sie auf OK, um das Werkzeug zu beenden.



      Anmerkung: Eine Skizze kann mehrere Profile enthalten. Achten Sie darauf, die fünf Kreise auszuwählen. Sie können später Profile zu einer Auswahl hinzufügen oder aus einer Auswahl entfernen, indem Sie die Cmd-Taste (Mac) oder die Strg-Taste (Windows) drücken.

Aktivität 3 - Zusammenfassung

Bei dieser Aktivität haben Sie mithilfe der im vorherigen Schritt erstellten Konstruktionslinien mehrere Kreise skizziert. Sie haben einen Kreis bemaßt und Abhängigkeiten verwendet, um sicherzustellen, dass alle Kreise denselben Durchmesser haben. Abschließend haben Sie die Kreise extrudiert, um fünf identische Bohrungen in die Halterung zu schneiden.
