Vollständiges Definieren und Abhängigmachen von Skizzen

Eine Skizze ist vollständig abhängig, wenn die Größe und Position der gesamten Skizziergeometrie vollständig definiert ist. Dies wird durch eine Kombination aus Abhängigkeiten und Bemaßungen erreicht. Es ist nicht immer erforderlich, Skizzen vollständig mit Abhängigkeiten zu versehen, aber es ist häufig empfehlenswert.

Im Browser wird ein rotes Schloss auf dem Symbol neben der Skizze angezeigt, wenn diese vollständig mit Abhängigkeiten versehen ist.

Wenn die Skizziergeometrie vollständig abhängig ist, ändert sich die ursprüngliche Farbe in Schwarz.

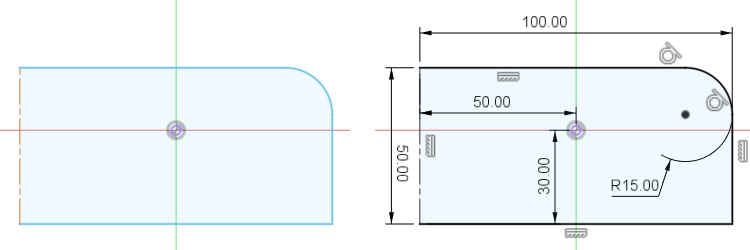

Für das obige Bild gilt:

• Die blauen Linien und die orangefarbene Mittellinie links besitzen keine Abhängigkeiten.
• Dieselben Linien auf der rechten Seite sind vollständig mit Abhängigkeiten versehen und enthalten Bemaßungen.

Sie können auch einzelne Skizzierkurven vollständig mit Abhängigkeiten versehen, indem Sie ihre Größe und Position vollständig definieren.

Sie können die Position von Skizzierkurven mit Abhängigkeiten versehen, indem Sie:

• Eine feste Abhängigkeit anwenden
• Kurven vom Ursprung abhängig machen
• Bemaßungen von Kurven vom Ursprung aus berechnen
