Abhängigkeiten in Skizzen
Mit den Werkzeugen in der Gruppe Skizze > Abhängigkeiten können Sie Skizzen abhängig machen, indem Sie die relative Position der Skizziergeometrie in Fusion steuern.
Verwenden Sie diese Werkzeuge, um Abhängigkeiten für Skizzen zu erstellen:
- Horizontal/Vertikal
- Koinzident
- Tangente
- Gleich
- Parallel
- Lotrecht
- Fixieren/Fixierung aufheben
- Mittelpunkt
- Konzentrisch
- Kollinear
- Symmetrie
- Krümmung

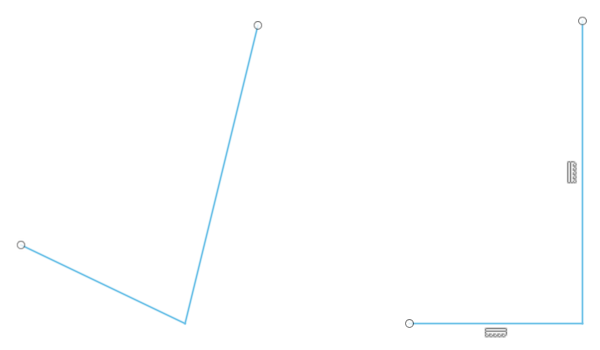

verwenden, um eine neue Skizze zu erstellen, oder mit der rechten Maustaste auf eine vorhandene Skizze klicken und Skizze bearbeiten auswählen, um die kontextabhängige Umgebung Skizze zu öffnen.Horizontal/Vertikal
Mit dem Werkzeug Horizontal/Vertikal versehen Sie eine einzelne Linie oder zwei Punkte so mit einer Abhängigkeit, dass sie auf der vertikalen oder horizontalen Achse liegen, je nachdem, welche näher an der aktuellen Ausrichtung liegt.

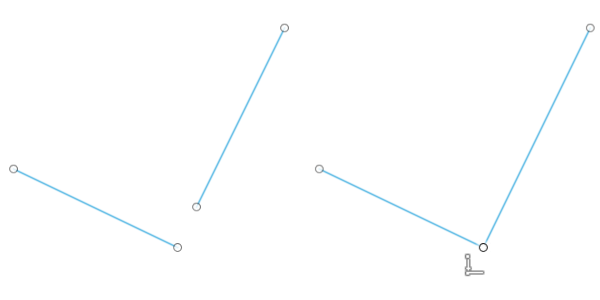

Koinzident
Mit dem Werkzeug Koinzident versehen Sie die Position von zwei Punkten oder einem Punkt und einer Linie oder Kurve zusammen mit einer Abhängigkeit.
Dabei kann es sich um Folgendes handeln: einen Punkt, der entlang einer Linie abhängig ist, zwei Punkte, die voneinander abhängig sind, oder einen Punkt, der entlang einer Kurve abhängig ist.

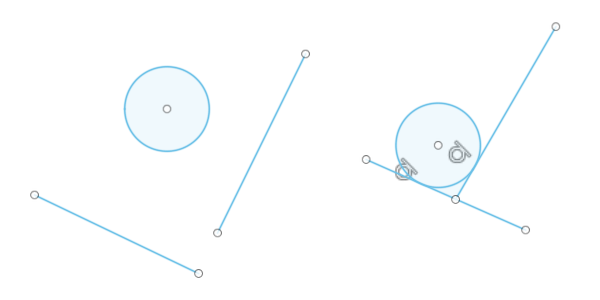

Tangente
Mit dem Werkzeug Tangente versehen Sie eine Kurve und ein anderes Objekt so mit einer Abhängigkeit, dass sie sich an einem einzigen Punkt berühren, sich aber nie schneiden.

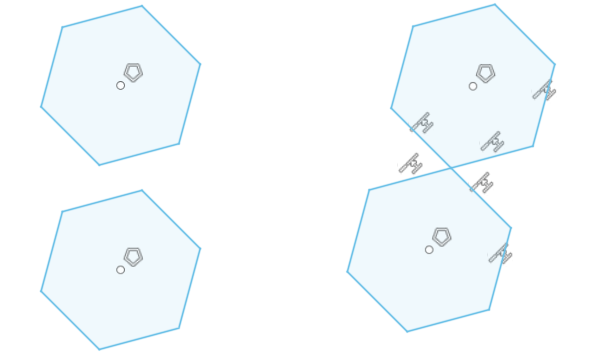

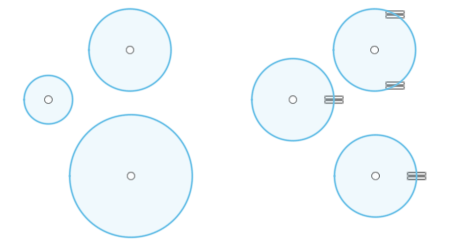

Gleich
Mit dem Werkzeug Gleich versehen Sie ähnliche Objekte so mit einer Abhängigkeit, dass ihre Größe identisch ist. Wenn sich die Größe eines Objekts ändert, werden auch die anderen Objekte angepasst.
Parallel
Mit dem Werkzeug Parallel versehen Sie zwei Linien so mit einer Abhängigkeit, dass sie sich in derselben Richtung erstrecken und sich nie schneiden.

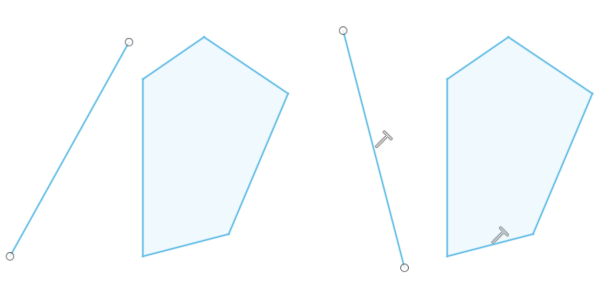

Lotrecht
Mit dem Werkzeug Lotrecht versehen Sie zwei Objekte so mit einer Abhängigkeit, dass sie lotrecht (im 90-Grad-Winkel) zueinander liegen.

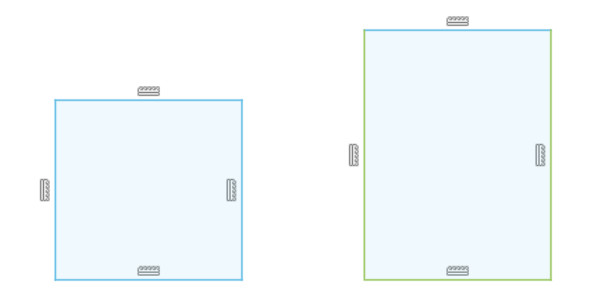

Fixieren/Fixierung aufheben
Mit dem Werkzeug Fixieren/Fixierung aufheben wird die Größe und Position eines Punkts oder Objekts gesperrt.

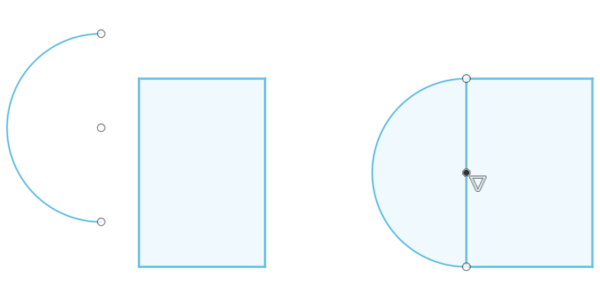

Mittelpunkt
Mit dem Werkzeug Mittelpunkt versehen Sie einen Punkt oder ein Objekt mit einer Abhängigkeit zum Mittelpunkt eines anderen Objekts.

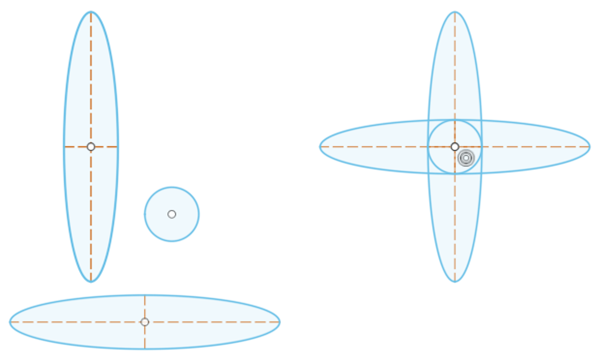

Konzentrisch
Mit dem Werkzeug Konzentrisch versehen Sie zwei oder mehr Bogen, Kreise oder Ellipsen mit einer Abhängigkeit zum selben Mittelpunkt.
Kollinear
Mit dem Werkzeug Kollinear versehen Sie zwei oder mehr Objekte mit einer Abhängigkeit, sodass sie eine gemeinsame Linie besitzen.
Dies können eine Linie und ein Rechteck sein, wobei die Linie und eine Kante des Rechtecks entlang derselben Linie liegen.

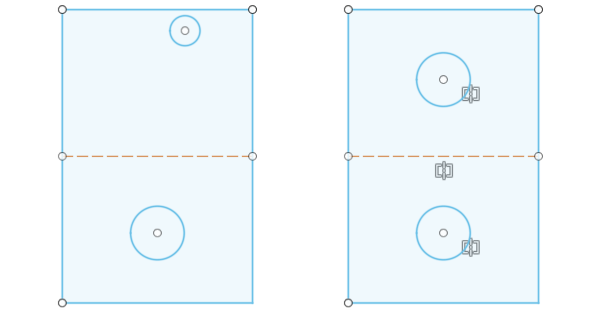

Symmetrie
Mit dem Werkzeug Symmetrie versehen Sie zwei oder mehr Objekte so mit einer Abhängigkeit, dass sie symmetrisch sind (miteinander identisch in Bezug auf eine gemeinsame Achse).

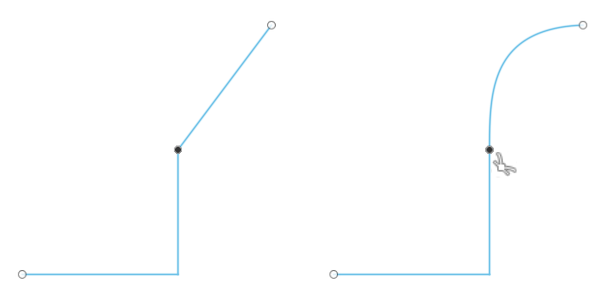

Krümmung
Mit dem Werkzeug Krümmung versehen Sie einen Spline und eine andere Skizzierkurve mit einer Abhängigkeit, um eine glatte, kontinuierliche G2-Kontinuitätskrümmung zwischen ihnen zu erstellen.
