Projizieren der Rotationsgeometrie

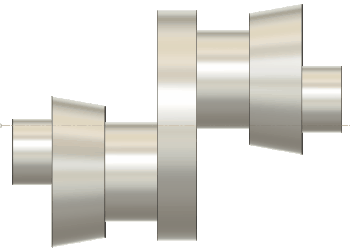

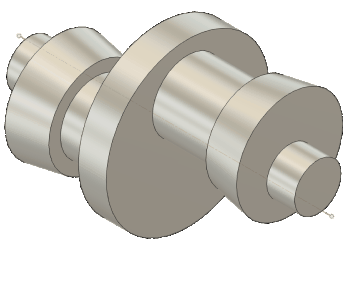

Erfahren Sie, wie Sie das Werkzeug Rotationsgeometrie verwenden, um die Rotationsgeometrie der 3D-Geometrie auf die aktive Skizzierebene zu projizieren, sodass Sie diese innerhalb der Skizze, in anderen Konstruktionselementen oder bei Drehoperationen im Arbeitsbereich Fertigung in Fusion referenzieren können.

1. Wählen Sie auf der kontextabhängigen Registerkarte Skizze die Option Erstellen > Projizieren/Einschließen > Rotationsgeometrie aus.

   Das Dialogfeld Rotationsgeometrie wird angezeigt.

2. Wählen Sie im Dialogfeld einen Auswahlfilter aus:

   • Angegebene Objekte: Beschränkt den Auswahlsatz auf Flächen, Kanten und Punkte.
   • Körper: Beschränkt den Auswahlsatz auf Körper.

3. Wählen Sie im Ansichtsbereich die Körper, Flächen, Kanten oder Punkte aus, die Sie projizieren möchten.

4. Optional: Deaktivieren Sie Projektionsverknüpfung, um Rotationsgeometrie zu projizieren, die nicht assoziativ mit der ausgewählten Geometrie ist.

5. Wählen Sie im Ansichtsbereich eine Achse aus, um die die Geometrie gedreht werden soll.

6. Optional: Aktivieren Sie Projektionsachse, um die Achse auf dieselbe Skizzierebene wie die Rotationsgeometrie zu projizieren. Deaktivieren Sie diese Option, um die Achse an ihrer ursprünglichen Position zu belassen.

7. Legen Sie den Wert Toleranz zwischen der Geometrie und der Rotationsgeometrie fest.

8. Optional: Klicken Sie auf Umkehren , um die projizierte Rotationsgeometrie über die Achse umzukehren.

9. Klicken Sie auf OK, oder drücken Sie die Eingabetaste.

Die Rotationsgeometrie wird auf die aktive Skizzierebene projiziert und als violette Projektionsgeometrie angezeigt.

Tipps

• Verwenden Sie Rotationsgeometrie, um Referenzgeometrie für Drehwerkzeugwege im Arbeitsbereich Fertigung zu erstellen.
