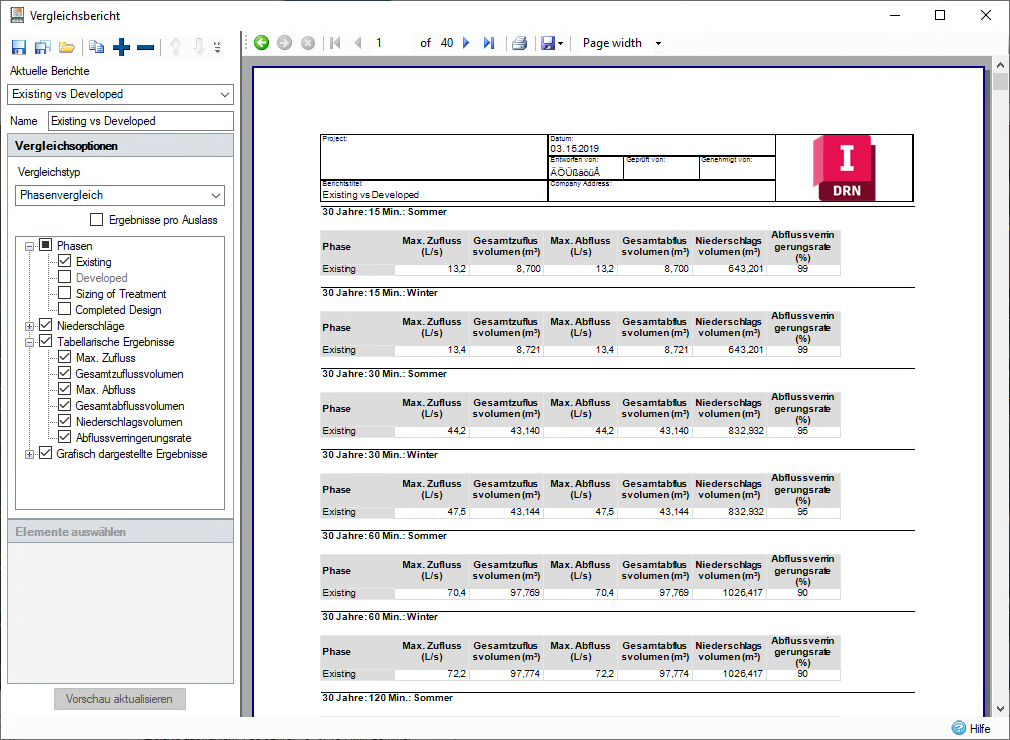

Mit dem Vergleichsbericht können Sie die Ergebnisse einzelner Verbindungen, Zuflüsse, Knotenpunkte oder Entwässerungssysteme in verschiedenen Phasen direkt vergleichen. Die Gesamtergebnisse der Phasen können ebenfalls verglichen werden.
Vergleichsberichte können für jeden Vergleich ähnlicher Elemente erstellt werden, z. B. von Entwässerungssystemen mit anderen Entwässerungssystemen oder Knotenpunkten. Es können auch mehrere Berichte erstellt und gleichzeitig gerendert werden. Die Zeitreihenanalyse der Ergebnisse kann mithilfe von Diagrammen sowie detaillierten tabellarischen Informationen mit Spitzen- und Gesamtwerten durchgeführt werden.
Alle Berichte können in eine Vielzahl von Formaten exportiert werden, einschließlich Druckausgabe als Seite oder PDF.
Validierung
Damit ein Bericht gültig ist, müssen die folgenden Bedingungen erfüllt sein:
- Mindestens eine Phase muss ausgewählt sein.
- Mindestens ein Niederschlagsereignis muss ausgewählt sein (der kritische Niederschlag ist gültig, sofern nicht nur Diagramme angezeigt werden).
- Mindestens ein Ergebnis muss ausgewählt sein – entweder ein Tabellen- oder ein Diagrammergebnis.
- Wenn kein Phasenvergleich durchgeführt wird, muss mindestens ein Element pro ausgewählter Phase ausgewählt sein.
Berichte, die diese Kriterien nicht erfüllen, werden nicht erstellt. Stattdessen wird eine Fehlermeldung angezeigt. Wenn mehrere Berichte vorhanden sind, werden alle gültigen Berichte erstellt. Es wird jedoch eine Warnmeldung mit dem Hinweis angezeigt, dass einige Berichte ungültig sind.
Werkzeugkasten Vergleichsbericht
Der Werkzeugkasten in der Auswahlsteuerung enthält folgende Optionen:
Aktuellen Bericht speichern/Alle Berichte speichern: Mit diesen Schaltflächen können Sie den aktuellen Bericht oder alle Berichte entweder einzeln oder als gesamten Satz speichern.
Bericht(e) laden: Mit dieser Schaltfläche können Berichte entweder einzeln oder als gesamter Satz aus Dateien geladen werden.
Aktuellen Bericht duplizieren: Mit dieser Schaltfläche können Sie einen duplizierten Bericht erstellen.
Bericht hinzufügen: Mit dieser Schaltfläche können Sie einen Bericht hinzufügen.
Aktuellen Bericht löschen: Mit dieser Schaltfläche können Sie den aktuellen Bericht entfernen. Wenn Sie versuchen, den endgültigen Bericht zu entfernen, wird der aktive Bericht gelöscht, und eine leere Vorlage wird angezeigt.
Aktuellen Bericht nach oben/unten verschieben: Mit diesen Schaltflächen können Sie Berichte in der Reihenfolge nach oben oder unten verschieben. Dadurch werden die Berichte neu angeordnet, wenn sie in der Vorschau erstellt werden.
Kopfzeilenschriftart: Mit dieser Schaltfläche können Sie die Schriftarten der Kopfzeile ändern.
Berichtsschriftart auswählen: Mit dieser Schaltfläche können Sie die Schriftarten des Berichts ändern.
Schriftarten zurücksetzen: Mit dieser Schaltfläche können Sie die verwendeten Schriftarten zurücksetzen.
Seiteneinstellungen bearbeiten: Öffnet ein Dialogfeld, in dem Sie Seiteneinstellungen ändern können. Dies ist mit der lokalen Seiteneinstellung beim Dateidruck verknüpft.
Berichtverwaltung
Berichte enthalten einen einzelnen Vergleich gemäß Definition vom Benutzer. Es können mehrere Berichte erstellt werden, die nach dem Aktualisieren der Vorschau in der gewünschten Reihenfolge angezeigt werden. Berichte werden lokal mit dem Gebiet gespeichert und nach Möglichkeit wiederhergestellt, wenn das Formular nach dem Vornehmen von Änderungen und der erneuten Analyse des Gebiets erneut geöffnet wird. Phasen, Niederschläge oder Knoten, die nicht mehr vorhanden sind, werden beim Laden aus dem Bericht entfernt.
Im Dropdown-Menü kann ein anderer Bericht ausgewählt werden, der die Vergleichsoptionen füllt, wie unten gezeigt. Im Textfeld Name können Sie einen eindeutigen Namen zur Identifizierung des Berichts eingeben, der oben auf jeder Seite des Berichts angezeigt wird.

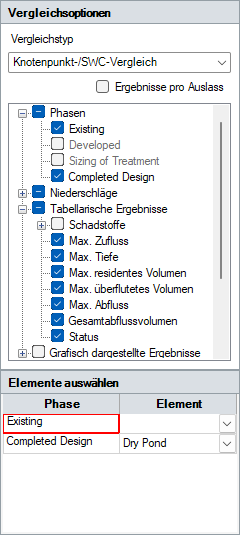

Vergleichsauswahl
Die Auswahl der Artikel erfolgt im Feld für die Vergleichsauswahl. Hier muss der Vergleichstyp ausgewählt werden, wodurch die übrigen verfügbaren Optionen gefiltert werden. Irrelevante Diagramm- oder Ergebnisoptionen werden aus der Anzeige entfernt.
Das Kontrollkästchen Ergebnisse pro Auslass ergänzt die Informationen für einen Knotenpunkt oder ein Entwässerungssystem um Komponentenabflüsse pro Auslass. Diese Option wird bei Phasenvergleichen als Ergebnisse pro Auslauf bezeichnet, wobei alle Abflüsse, die das System verlassen, nach ihrem Knotenpunkt oder ihrer SWC getrennt werden.
Phasen und Niederschlagsereignisse können für alle Vergleichstypen ausgewählt werden. Der Knoten Niederschläge enthält auch den Knoten Kritischer Niederschlag. Beachten Sie, dass Sie den kritischen Niederschlag nicht grafisch darstellen können und daher ein Bericht, in dem nur der kritische Niederschlag und Diagramme ausgewählt sind, ungültig ist. Der für die 1D-/2D-Analyse ausgewählte Niederschlag steht nicht zur Auswahl.
Die tabellarischen und grafischen Ergebnisse variieren je nach den ausgewählten Vergleichstypen. Alle im Gebiet vorhandenen Schadstoffe stehen zur Auswahl, wenn Sie einen Knotenpunkt-/SWC-Vergleich durchführen. Schadstoffe können separat für die Diagramm- und Tabellenerstellung ausgewählt werden.
Wenn kein Phasenvergleich durchgeführt wird, müssen die einzelnen Elemente pro Phase ausgewählt werden. Pro Phase kann nur ein Element ausgewählt werden. Für die Erstellung eines Berichts sind nicht mehrere Phasen erforderlich.
Navigation
Im Werkzeugkasten oben im Viewer können Sie durch Berichte navigieren, den Zoomfaktor anpassen und vieles mehr.
Das Symbol Speichern ermöglicht das Exportieren des aktuell gezeichneten Berichtssatzes in eine Vielzahl von Formaten:
- CSV
- Excel
- RTF
- TIFF
- Webarchiv
- XPS-Dokument
Die Schaltflächen Seiteneinstellungen, Druckvorschau und Drucken entsprechen alle dem Standard und ermöglichen die Auswahl von Seitenformat, Seitenausrichtung und Seitenrändern.
