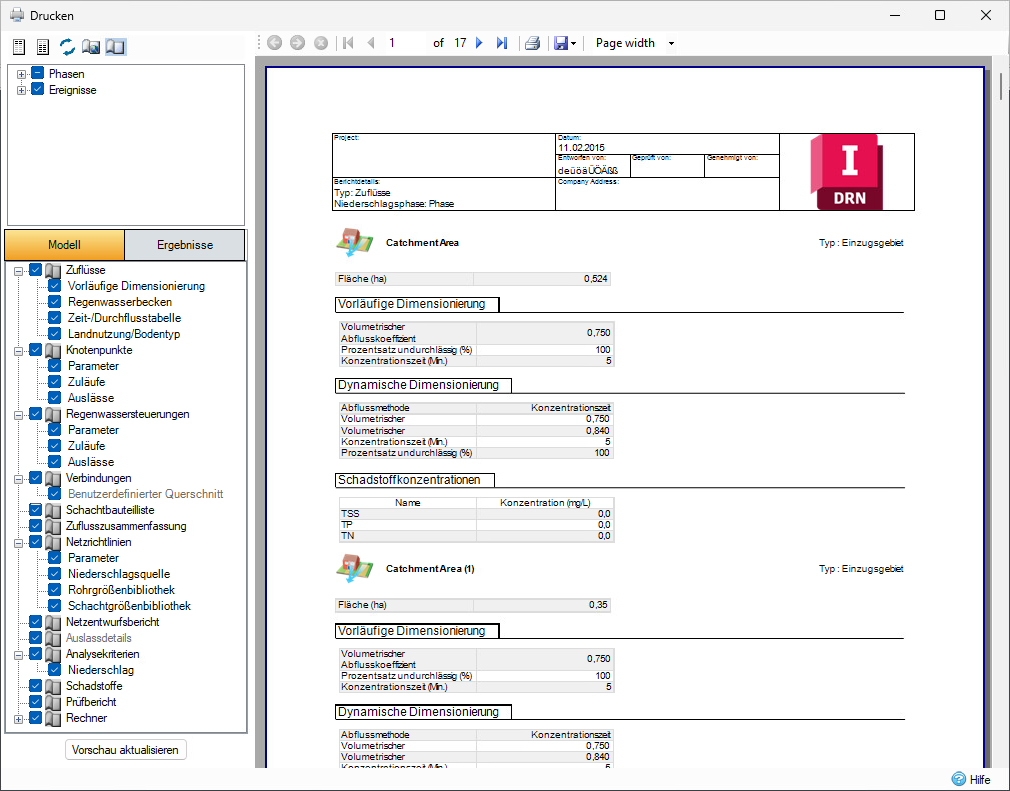

Die Option Drucken im Menü Datei zeigt eine Vorschau des Dokuments sowie die verschiedenen Optionen an, die bei der Ausgabe an einen Drucker oder eine Datei verfügbar sind.
Werkzeugkasten Drucken
Der Werkzeugkasten in der Auswahlsteuerung bietet Benutzern die Möglichkeit, die in den Berichten verwendeten Schriftarten zu ändern. Außerdem kann der Benutzer die Verwendung lokaler Seiteneinstellungen ein-/ausschalten.
Kopfzeilenschriftart auswählen: Mit dieser Schaltfläche können Sie die Schriftarten der Kopfzeile ändern.
Berichtsschriftart auswählen: Mit dieser Schaltfläche können Sie die Schriftarten des Berichts ändern.
Schriftarten zurücksetzen: Mit dieser Schaltfläche können Sie die verwendeten Schriftarten zurücksetzen.
Globale Seiteneinstellungen: Öffnet das Dialogfeld Seiteneinrichtung, in dem Sie die globalen Seiteneinstellungen ändern können. Weitere Informationen finden Sie unten auf Seiteneinstellungen.
Lokale Seiteneinstellungen ein/aus: Mit dieser Schaltfläche können Sie die lokalen Seiteneinstellungen in Vergleichsbericht, Schachtbauteilliste, Prüfbericht usw. aktivieren/deaktivieren. Weitere Informationen finden Sie unten auf Seiteneinstellungen.
Seiteneinstellungen

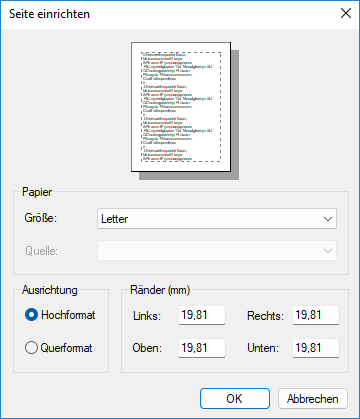

Globale Seiteneinstellungen
Über die globalen Seiteneinstellungen können Sie das Papierformat und die Quelle sowie die Ausrichtung und die Ränder für alle Seiten festlegen. Globale Seiteneinstellungen gelten für die gesamte Druckausgabe. Lokale Seiteneinstellungen überschreiben die globalen Einstellungen. In diesem Fall wird der Bericht mit lokalen Seiteneinstellungen auf die Seite angewendet.
Lokale Seiteneinstellungen
Globale Seiteneinstellungen können seitenweise überschrieben werden, solange die Schaltfläche zum Überschreiben der lokalen Seiteneinstellungen aktiviert ist. Lokale Einstellungen können definiert werden, indem Sie auf die Symbole für die Seiteneinstellungen in der Strukturansicht der Auswahlsteuerung (rechts neben den Kontrollkästchen) klicken oder mit der rechten Maustaste auf den ausgewählten Bericht klicken und die Option Seiteneinstellungen bearbeiten auswählen. Dadurch wird ein Dialogfeld geöffnet, das dem für globale Seiteneinstellungen gleicht, nur dass das Papierformat und die Quelle hier nicht angegeben werden können. In diesem Dialogfeld können die Seitenausrichtung und Ränder für diesen Bericht angegeben werden. Die lokalen Seiteneinstellungen können gelöscht werden, indem Sie mit der rechten Maustaste auf den Knoten klicken und die Option Seiteneinstellungen löschen auswählen.
Phasenauswahl
Verwenden Sie den Strang für Phasen, um auszuwählen, zu welchen Phasen und/oder einzelnen Fließwegen ein Bericht erstellt werden soll. Die Phasen sind nach Niederschlags- und Sanitärphase gruppiert.
Niederschlagsauswahl
Wählen Sie Aktueller Niederschlag (mit der Niederschlagsauswahl im Hauptfenster festgelegt), Alle Niederschläge oder Ausgewählte Niederschläge aus dem Dropdown-Menü aus. Wenn Ausgewählte Niederschläge angezeigt wird, ist die Schaltfläche Auswählen aktiviert, und der Benutzer kann über ein einfaches Kontrollkästchen-Dialogfeld auswählen, welche Niederschläge einbezogen werden. Der kritische Niederschlag für die Phasenzusammenfassung sucht nach dem Niederschlag mit dem meisten Abfluss aus den Ausläufen. Ohne Ausläufe wird der erste Niederschlag verwendet.
Ereignisauswahl
Die Auswahl Niederschlag wird durch eine neue Ereignisauswahl ersetzt. Dieser Strang ermöglicht die Auswahl von Niederschlägen (jetzt Niederschlag genannt) und Trockenwetter-Volumenstrom. Niederschlag funktioniert wie zuvor: Sie können einen kritischen Niederschlag oder einzelne Niederschläge auswählen, um Ergebnisberichte zu erstellen. Niederschlag ist nur verfügbar, wenn auf dem Gebiet eine Niederschlagsphase vorhanden ist. Trockenwetter-Volumenstrom muss ausgewählt werden, um Berichte für Trockenwetterphasen zu generieren, und ist nur verfügbar, wenn auf dem Gebiet bereits eine Trockenwetterphase vorhanden ist. Sie können jetzt das 2D-Ereignis verwenden, um Berichte für 1D-/2D-Ergebnisse zu erstellen. Dies sind nur verfügbar, wenn auf dem Gebiet eine Phase mit 2D-Ergebnissen vorhanden ist.
Kritisch nach Wiederkehrperiode: Die Option Kritisch nach Wiederkehrperiode zeigt Ergebnisse für den kritischen Niederschlag aus jeder ausgewählten Gruppierung für Wiederkehrperiode/zunehmende Niederschläge an.
Die Gruppierungen für Wiederkehrperiode/zunehmende Niederschläge sehen für die jeweiligen Niederschlagssätze wie folgt aus:
FEH/FSR/Chinesischer Entwurf/NOAA: Gruppiert nach Wiederkehrperiode und Zunehmende Niederschläge für den aktuellen Niederschlag. Beispiel: Wenn der aktuelle Niederschlag FEH, 5 Jahre, +30 %, 120 Min., Winter lautet, wird der kritische Niederschlag aus allen Ergebnissen für die Niederschlagsdauer (FEH, 5 Jahre, +30 %) ermittelt.
ARR: Gruppiert nach AEP und Zunehmende Niederschläge für den aktuellen Niederschlag; Beispiel: Wenn der aktuelle Niederschlag ARR, 50 %, +30 %, 120 Min. lautet, wird der kritische Niederschlag aus allen Ergebnissen für die Niederschlagsdauer (ARR, 50 %, +30 %) ermittelt.
Desbordes/Bekannt/Benutzerdefiniert: Gruppiert nach Zunehmende Niederschläge für den aktuellen Niederschlag; Beispiel: Wenn der aktuelle Niederschlag Desbordes, 5 Jahre, +10 %, 15 Min. lautet, wird der kritische Niederschlag aus allen Ergebnissen für die Niederschlagsdauer (Desbordes, +10 %) ermittelt.
SCS: Keine Gruppierung. Alle SCS-Ergebnisse werden berücksichtigt.
Ausgewählte Niederschläge: Für ARR zeigen ausgewählte Niederschläge das Ergebnis des Temporalmusters für die ausgewählte AEP/Zunehmende Niederschläge/Niederschlagsdauer basierend auf dem Mittelwert der Eigenschaft Kritischer Rang nach über die 10 Temporalmuster an.
Auswahl des Berichts
Auf den Registerkarten Modell und Ergebnisse können Benutzer die Entwurfskomponenten und Ergebnisse auswählen, die in die Bericht aufgenommen werden sollen. Elemente werden verfügbar, wenn sie während des Entwurfs und der Analyse hinzugefügt oder generiert werden.

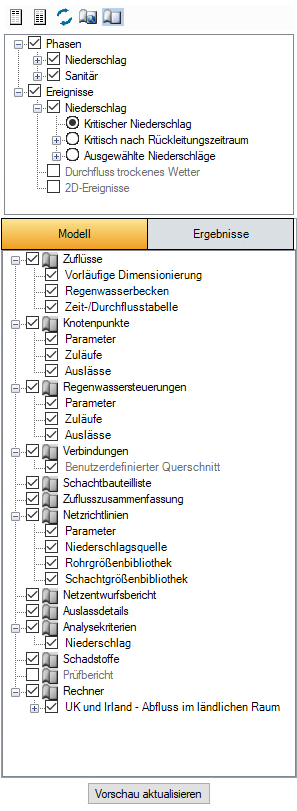

Modellelemente
Die Modell- oder Domänenelemente, die gedruckt werden können, sind die Phasenobjekte Zuflüsse, Knotenpunkte , Regenwassersteuerungen (SWC), Verbindungen, Zuläufe und Auslässe. Andere Berichte, die einzeln angezeigt werden können, können auch in den GEDRUCKTEN Bericht aufgenommen werden. Diese sind Schachtbauteilliste, Zuflusszusammenfassung Netzrichtlinien, Netzentwurfsbericht, Auslaufdetails, Analysekriterien, Schadstoffe, Prüfbericht und Rechner.
Prüfbericht
Ein Prüfbericht muss zuerst erstellt werden, damit er im Druckformular verfügbar ist.

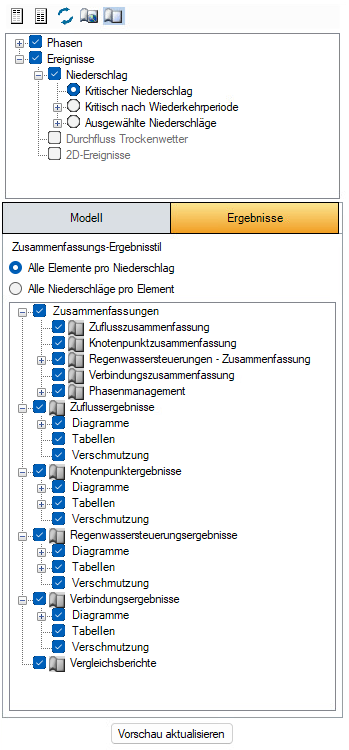

Ergebniselemente
Die Registerkarte Ergebnisse ist nur verfügbar, wenn ausgewählte Phasen analysiert wurden. Die Ergebniselemente, die gedruckt werden können, sind die Ergebnisfunktionen Phasenmanagement, Zuflusszusammenfassung, Knotenpunktzusammenfassung, Regenwassersteuerungen – Zusammenfassung, Verbindungszusammenfassung, Zufluss – Elementergebnisse, Knotenpunkte – Elementergebnisse, Regenwassersteuerung – Elementergebnisse, Verbindung – Elementergebnisse und Vergleichsbericht.
Jedes Ergebniselement und jedes Phasenmanagement verfügt über zusätzliche Optionen zum Angeben von Diagrammen, Tabellen und der Verschmutzung. Einige dieser Optionen verfügen über zusätzliche untergeordnete Elemente, um zu ermöglichen, dass bestimmte Spalten/Daten angezeigt werden oder nicht.
In den Zusammenfassungen können Sie angeben, ob alle Elemente pro Niederschlag oder alle Niederschläge pro Element ausgewählt werden sollen. Jedes Ergebniselement kann auch gefiltert werden, um den kritischen Niederschlag, alle Niederschläge oder einzelne Niederschläge anzuzeigen. Phasenmanagement verwendet beim Drucken den kritischen Niederschlag, indem nach dem Niederschlag mit dem größten Abfluss aus allen Ausläufen gesucht wird. Wenn keine Ausläufe vorhanden sind, wird der erste Niederschlag verwendet.
Vergleichsberichte
Wenn zuvor Vergleichsberichte erstellt wurden, werden diese in der Ergebnisauswahlstruktur unter Vergleichsberichte aufgeführt und können in den gedruckte Bericht aufgenommen werden.
Navigation
Die Navigationsleiste am oberen Rand des Dialogfelds kann verwendet werden, um durch die einzelnen Seiten zu navigieren, indem Sie die Pfeile verwenden oder eine Seitenzahl eingeben.
Über das Symbol Drucken können Sie den Druckertyp, den Seitenbereich, das Format, die Anzahl der Kopien und andere standardmäßige Druckfunktionen auswählen.
Mit dem Symbol Speichern können Sie den aktuell gezeichneten Berichtssatz in eine Vielzahl von Formaten exportieren:
- CSV
- Excel
- RTF
- TIFF
- Webarchiv
