Der CSV-Exportassistent erleichtert den Export InfoDrainage-Elementen in Text- oder Excel-Dateien.
Derzeit unterstützte Formate
Text (.CSV, .TXT)
Für jeden exportierten InfoDrainage-Elementtyp wird eine separate Textdatei geschrieben.
Der für jeden Elementtyp verwendete Dateiname ist der angegebene Dateiname mit angehängtem Unterstrich und Elementtyp.
Excel (.XLS)
Für jeden exportierten Elementtyp wird ein separates Arbeitsblatt in die Excel-Tabelle geschrieben.
Koordinaten
Für Zuflüsse, Regenwassersteuerungen, Landnutzungen und Bodentypen wird eine zusätzliche Datei bzw. ein zusätzliches Arbeitsblatt mit dem Suffix _Outline erstellt. Diese Datei enthält alle Koordinaten der Polygone, einschließlich einer endgültigen Abschlusskoordinate, die der Anfangskoordinate entspricht.
Für Verbindungen wird eine zusätzliche Datei/ein zusätzliches Arbeitsblatt mit dem Suffix _Vertices erstellt. Diese Datei enthält alle Zwischenpunkte aus den exportierten Verbindungen.
Die Elementkoordinaten werden in den Einheiten exportiert, die im Schritt zur Eigenschaftenverknüpfung ausgewählt wurden. Wenn die Einheiten nicht geändert werden, werden die Koordinaten in den aktuellen InfoDrainage-Einheiten exportiert. Die für Rechts- und Hochwert ausgewählten Attributnamen werden für alle Koordinatenspalten verwendet, mit Ausnahme von Verbindungskoordinaten stromaufwärts und stromabwärts, denen US bzw. DS vorangestellt wird.
Exportieren in CSV
Es gibt einen Assistenten, der den Benutzer durch den CSV-Exportvorgang für Elemente führt. Der Assistent zeigt eine Reihe von Dialogfeldern an, die den Benutzer durch eine klar definierte Schrittfolge führen. Um die Schritte im Assistenten zu durchlaufen, klicken Sie auf Weiter. Um zu einem zuvor abgeschlossenen Schritt zurückzukehren, klicken Sie auf Zurück.
Sie können die Strukturansicht verwenden, um den Assistenten zu starten. Klicken Sie mit der rechten Maustaste auf den Objekttyp, der exportiert werden soll, und wählen Sie In CSV exportieren aus. Klicken Sie alternativ im Abschnitt In Text der Multifunktionsleiste Exportieren auf den Objekttyp.
Sie können auch eine gesamte Phase exportieren, indem Sie in der Strukturansicht mit der rechten Maustaste auf Phase klicken und In CSV exportieren auswählen.

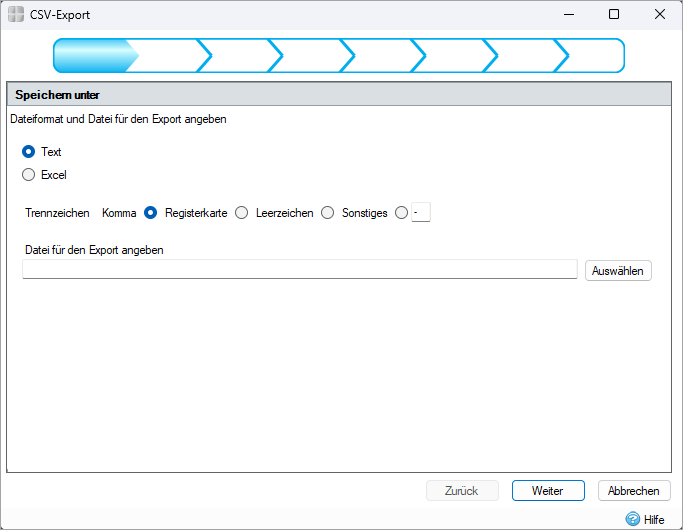

1. Dateiauswahl
In diesem Schritt können Sie den Typ der zu schreibenden Datei angeben und die Datei angeben, indem Sie auf die Schaltfläche Auswählen klicken.

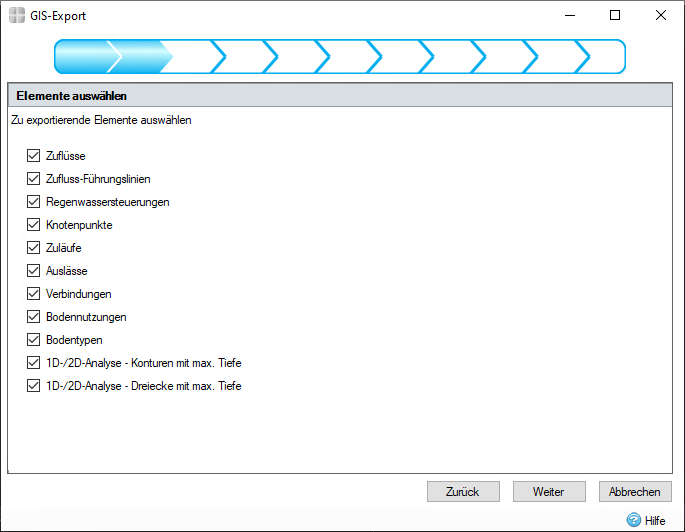

2. Elementauswahl
Wenn ein Elementtyp für den Export ausgewählt wurde, der mehrere zu exportierende Elementtypen enthält (z. B. Phase), kann der Benutzer in diesem Schritt die zu exportierenden Elemente auswählen. Durch die Auswahl hier wird die verbleibende Anzahl der Assistentenschritte geändert.

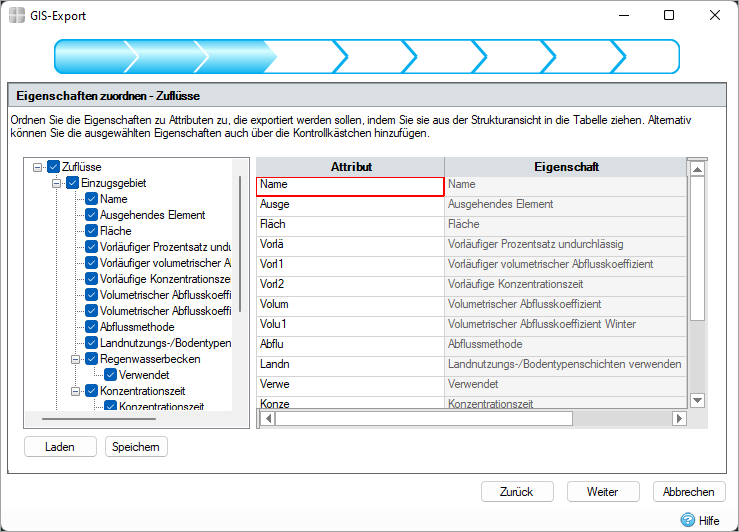

3. Eigenschaftenverknüpfung
Der Assistent zeigt dem Benutzer einen Eigenschaftenzuordnungsschritt für jeden zu exportierenden Elementtyp an. Zugehörige nicht räumliche Informationen, auch Attribute genannt, können mit jedem geografischen Element exportiert werden. Beispielsweise kann eine Sammlung von Schächten mit Namen, Tiefen und Durchmessern exportiert werden.
In diesem Schritt wird ein Steuerelement gezeigt, mit dem die InfoDrainage-Eigenschaften Spalten in den exportierten Dateien zugeordnet werden können. Auf der linken Seite des Steuerelements wird eine Strukturansicht der Eigenschaften des zu exportierenden Objekts angezeigt. Auf der rechten Seite des Steuerelements wird eine Tabelle mit Attributen angezeigt, die geschrieben werden.
Um eine Verknüpfung herzustellen, kann eine Eigenschaft aus der Eigenschaften-Strukturansicht in das Attributraster gezogen werden. Alternativ können Sie auch einfach den erforderlichen Knoten in der Strukturansicht prüfen. Um eine Verknüpfung zu entfernen, deaktivieren Sie den Knoten in der Strukturansicht.
Wenn eine Verknüpfung erstellt wurde und die ausgewählte Eigenschaft Einheiten aufweist, wird in der Spalte Einheiten in der Attributtabelle ein Kombinationsfeld mit möglichen Einheiten für die Attributwerte angegeben. Beim Export werden die Attributwerte aus der aktuell ausgewählten Einheit in der Software in diese Einheit konvertiert.
Nach der erstmaligen Einrichtung kann die aktuelle Verknüpfungskonfiguration durch Klicken auf die Schaltfläche Speichern gespeichert und eine zuvor gespeicherte Konfiguration durch Klicken auf die Schaltfläche Laden geladen werden.

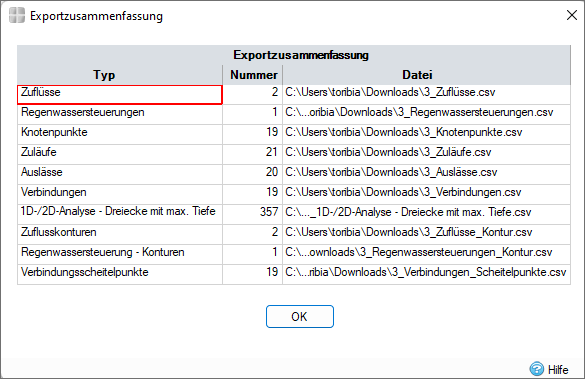

Im letzten Schritt des Assistenten wird durch Klicken auf die Schaltfläche Export der Export durchgeführt, und die Datei(en) werden erstellt. Wenn dieser Vorgang abgeschlossen ist, wird eine Zusammenfassung der exportierten Objekte angezeigt.
