FEH-Niederschlag

InfoDrainage unterstützt zwei UK-Niederschlagsmethoden. Der Flood Studies Report (FSR) wurde Mitte der 1970er Jahre veröffentlicht und verwendet Niederschläge von 1941 bis 1970. Das Flood Estimation Handbook (FEH) wurde 1999 veröffentlicht und verwendet Niederschläge aus einem Datensatz der Jahre 1961 bis 1990.

Das FEH verfügt über einen neueren Datensatz und verwendet einen größeren Niederschlagsdatensatz für die Methodenerstellung. Es konzentriert sich auf Niederschlagsereignisse von einer Stunde und darüber. Obwohl angegeben wird, dass es auch für eine Dauer von nur 30 Minuten zuverlässig verwendet werden kann, sind für eine Verwendung unterhalb dieser Zeitspanne möglicherweise weitere Recherchen erforderlich. Der FSR-Bericht analysiert die Niederschlagsmengen im Bereich unter einer Stunde und ist daher möglicherweise besser für kürzere Niederschlagsdauern geeignet, wie sie für die modifizierte rationale Methode erforderlich sind.

Anmerkung: Diese Methode ist für Ihre Region möglicherweise nicht verfügbar. Weitere Informationen finden Sie im Thema Regionalisierung.

Verschiedene Genehmigungsbehörden verlangen möglicherweise, dass Sie eine bestimmte Methode anwenden. Durch die Verfügbarkeit beider Methoden ermöglicht InfoDrainage die Einhaltung einer Reihe von behördlichen Auflagen. Ohne Anweisungen durch eine Genehmigungsbehörde sollten sich die Benutzer an den Referenzen für FSR und FEH und den verschiedenen Beschränkungen der einzelnen Methoden orientieren, um ein fachgerechtes Urteil über die am besten geeignete Methode zu fällen.

Sie sollten sich darüber im Klaren sein, dass die Niederschlagsmenge für verschiedene Gebiete, Zeiträume und Wiederkehrperioden erheblich variieren kann, sodass es ratsam sein kann, beide Niederschlagsmethoden zu nutzen.

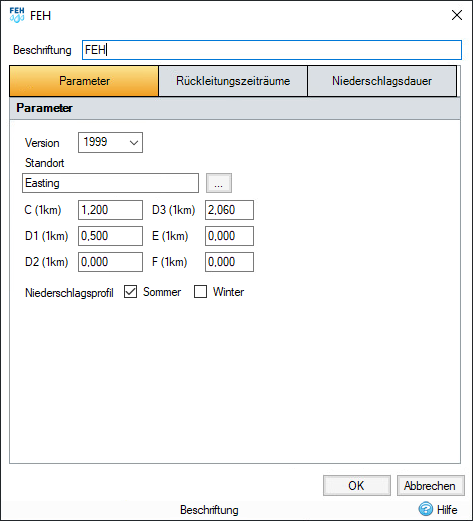

Parameter

Version

Wählen Sie 1999, 2013 oder 2022 aus.  Mit der Option 1999 lassen sich die sechs Standortkonstanten eingeben. Daten von 2013 und 2022 können nur aus einer gültigen CSV- oder XML-Datei geladen werden und zeigen Punkt oder Einzugsgebiet an, je nach Daten in der Datei. Wenn eine geladene Datei keine Daten von 2013 und 2022 enthält, ist die Option deaktiviert.

Standort

Dieses beschreibende Feld ermöglicht die Erfassung des Standorts. Wenn FEH-Details aus einer CSV-/XML-Datei importiert werden, wird dieses Feld mit den entsprechenden Rasterreferenzdetails ausgefüllt.

Die FEH-Ergebnisse für 2013 und 2022 müssen auf eine Wiederkehrperiode von mindestens 2 Jahren begrenzt werden, da das Modell nicht für Wiederkehrperioden unter 2 Jahren geeignet ist.

Über die Schaltfläche Laden können Sie die Details aus einer CSV-/XML-Datei importieren, die vom FEH-CD-ROM-Softwarepaket erstellt wurde. Dabei werden der Standort und die sechs Konstanten importiert, wie oben beschrieben. Um die Datei zu erstellen, starten Sie das FEH-CD-ROM-Programm, und befolgen Sie die nachfolgenden Anweisungen.

Anmerkung: Die FEH-Methode wird für Niederschlagsdauern von weniger als 30 Minuten nicht empfohlen und ist daher im Allgemeinen für die Verwendung mit der modifizierten rationalen Methode ungeeignet.

Erforderliche Konstanten

Durch Angabe der sechs erforderlichen Konstanten C, D1, D2, D3, E und F können Niederschlagstiefen für verschiedene Orte im Vereinigten Königreich und in Irland berechnet werden.

Niederschläge im Sommer/Winter

Sowohl das 50-Perzentil-Sommerprofil als auch das 75-Perzentil-Winterprofil werden unterstützt. Die Form des Winterprofils basiert auf der Anwendung der Lagrange-Interpolation auf die publizierten CRP-Werte (siehe Flood Studies Report). Eines oder beide Profile können ausgeführt werden.

Generieren von FEH-Parametern mit FEH-CD-ROM Version 1 (1999)

1. Klicken Sie auf dem Hauptbildschirm auf die Schaltfläche Gazetteer …
2. Geben Sie den Namen des gewünschten Orts ein, und klicken Sie auf Lookup.
3. Eine Liste der Orte wird angezeigt. Wählen Sie den gewünschten Eintrag aus, und klicken Sie auf Show.
4. Die Karte vergrößert den ausgewählten Ort und zeigt Informationen zum Einzugsgebiet usw. an.
5. Wählen Sie mit der Maus den gewünschten Punkt aus, und klicken Sie auf Query.
6. In einem neuen Fenster werden die DDF-Parameter für den ausgewählten Punkt angezeigt. Klicken Sie auf Export, um diese Details auf der Festplatte zu speichern.

Generieren von FEH-Parametern mit FEH-CD-ROM Version 2.0 (2006) und 3.0

1. Klicken Sie auf dem Hauptbildschirm auf die Schaltfläche Search the Gazetteer.
2. Geben Sie den Namen des gewünschten Orts ein, und klicken Sie auf Search.
3. Eine Liste der Orte wird angezeigt. Wählen Sie den gewünschten Eintrag aus, und klicken Sie auf Show.
4. Die Karte vergrößert den ausgewählten Ort und zeigt Informationen zum Einzugsgebiet usw. an.
5. Wählen Sie mit der Maus den gewünschten Punkt aus, und wählen Sie im Menü Query die Option Catchment & 1km Point aus.
6. In einem neuen Fenster werden die DDF-Parameter für den ausgewählten Punkt angezeigt. Klicken Sie auf Export, um diese Details auf der Festplatte zu speichern. Wählen Sie entweder Export as CSV (*.csv) oder Export as XML (*.xml) aus, und aktivieren Sie ggf. das Kontrollkästchen Include Urban 2000 values.

Die CSV-/XML-Datei wird erstellt und kann anschließend in die Software importiert werden.

Webdienstdateien

CSV- und XML-Dateien, die vom Webdienst generiert wurden, können ebenfalls geladen werden. CSV-Dateien, die nur FEH-1999-Daten enthalten, können nicht geladen werden, da sie nicht alle erforderlichen Informationen enthalten.

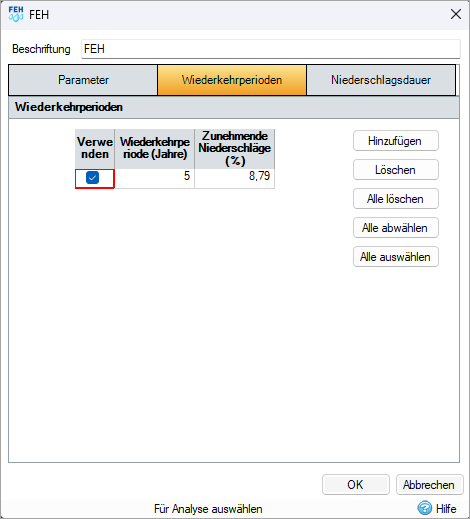

Wiederkehrperioden

Es stehen Wiederkehrperioden von 1 bis 1000 Jahren zur Verfügung.

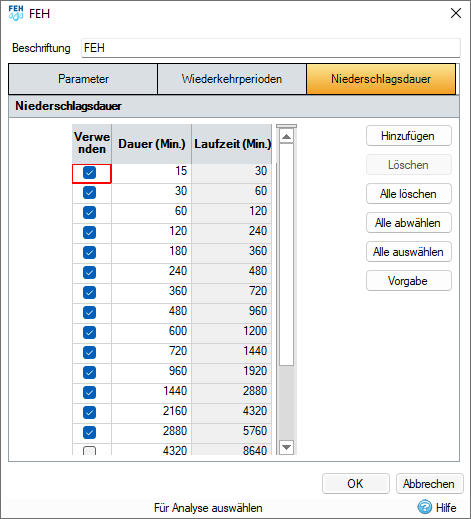

Niederschlagsdauer

Es muss ein Satz von Niederschlagsdauern und Laufzeiten angegeben werden, damit die Analyse fortlaufend durchgeführt werden kann.
