Regionalisierung

Dank Regionalisierung lassen sich die Elemente von InfoDrainage neu anordnen oder entfernen, um den Arbeitsbereich übersichtlich zu halten und schnellen, einfachen Zugriff auf verschiedene Funktionen zu ermöglichen.

Bereichserkennung

Beim ersten Öffnen von InfoDrainage wird der Bereich festgelegt, indem die Formatregion Ihres PCs bestimmt wird. Auf dieselbe Weise werden auch die Einheiten konfiguriert. Wenn InfoDrainage kein spezifisches Format für eine Region erkennen konnte, muss der Bereich Global ausgewählt werden.

Der Bereich lässt sich über die Voreinstellungen ändern. InfoDrainage merkt sich den festgelegten Bereich und wird dann in diesem Bereich geöffnet, anstatt die Formatregion Ihres PCs zu verwenden.

Bereichsvalidierung

Die folgenden Aktionen ergeben ein Szenario, in dem versucht wird, auf einen Bereich beschränkte Werte zu laden:

• Laden neuer Dateien, einschließlich Voreinstellungen und Niederschlag
• Ändern des Bereichs, während Dateien bereits geladen sind
• Durchführen von Vorgängen zum Rückgängigmachen/Wiederherstellen, wobei der Bereich zwischendurch geändert wird

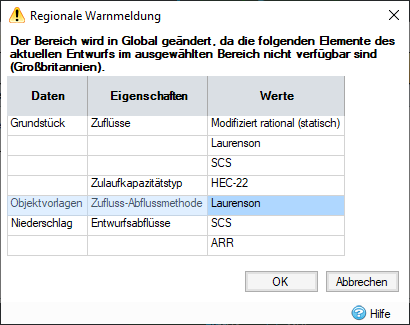

Wenn eine dieser Aktionen dazu führt, auf einen Bereich beschränkte Werte zu laden, wird die folgende Warnmeldung angezeigt:

Diese Warnung enthält eine kurze Beschreibung des Problems, einschließlich des aktuellen Bereichs, gefolgt von einer Tabelle, in der sämtliche Probleme aufgelistet sind. Die folgenden Spalten werden im Fehlerformular angezeigt:

• Daten: Der Bereich oder die Datei, in dem bzw. der das Problem aufgetreten ist. Dabei handelt es sich entweder um Voreinstellungen, Niederschlag oder Standort.
• Eigenschaften: Die Eigenschaft in den Daten, die das Problem verursacht hat.
• Werte: Der spezifische Wert, der von der Eigenschaft verwendet wird, die das Problem verursacht hat.

Wenn Sie auf OK klicken, wird der Bereich durch die Warnmeldung auf Global gesetzt. Wenn Sie auf Abbrechen klicken, wird die Aktion beendet. Mit Vorgängen zum Rückgängigmachen/Wiederherstellen kann die Option nicht abgebrochen werden.

Was wird regionalisiert?

In den nachstehenden Tabellen werden die für die jeweilige Eigenschaft verfügbaren Werte in InfoDrainage in der Reihenfolge angezeigt, in der sie erscheinen.

Automatische Dimensionierung

Layout (Netzentwurfsbericht)

Bereich	Verfügbare Layouts
Global	Methode de Caquot Vorgabe HEC-22 Vollständig
Australien	Vorgabe Vollständig
China	Vorgabe Vollständig
Frankreich	Methode de Caquot Vorgabe Vollständig
Großbritannien	Vorgabe Vollständig
Vereinigte Staaten	HEC-22 Vorgabe Vollständig

Methode (Netzrichtlinien)

Bereich	Verfügbare Methoden
Global	Rationale Methode (UK) Modifizierte rationale Methode Methode de Caquot
Australien	Rationale Methode
China	Rationale Methode
Frankreich	Methode de Caquot Rationale Methode
Großbritannien	(UK) Modifizierte rationale Methode Rationale Methode
Vereinigte Staaten	Rationale Methode

Geschwindigkeit optimieren (Netzrichtlinien)

Bereich	Verfügbare Methoden
Global	Vollständige Bohrung 1/3 proportionale Geschwindigkeit (UK) 1/3 proportionale Geschwindigkeit
Australien	Vollständige Bohrung 1/3 proportionale Geschwindigkeit
China	Vollständige Bohrung 1/3 proportionale Geschwindigkeit
Frankreich	Vollständige Bohrung 1/3 proportionale Geschwindigkeit
Großbritannien	Vollständige Bohrung 1/3 proportionale Geschwindigkeit (UK) 1/3 proportionale Geschwindigkeit
Vereinigte Staaten	Vollständige Bohrung 1/3 proportionale Geschwindigkeit

Voreingestellte Vorgabewerte

Die Werte von Eigenschaften im Zusammenhang mit vorgabemäßigen Voreinstellungen (die im Werkzeugkasten verfügbaren Elemente) können über Bereiche hinweg variieren. Die Vorgabewerte werden im globalen Bereich verwendet. Sämtliche Eigenschaften, die sich in Bereichen unterscheiden, werden in der folgenden Tabelle aufgeführt:

Voreinstellung	Großbritannien	Vereinigte Staaten
Urb-Res-Dev (Flächenzufluss, nur USA)	Nicht verfügbar (nur USA)	Vorläufige Dimensionierung Volumetrischer Abflusskoeffizient: 0.7 Prozentsatz undurchlässig: 85 % Konzentrationszeit: 8 Min. Dynamische Dimensionierung Abflussmethode: SCS Durchlässigkeitsbeiwert: 69 Konzentrationszeit: 8 Min. Formtyp: Krummlinig Formfaktor: 484 Anfänglicher Abstraktionstyp: Bruch Anfänglicher Abstraktionsanteil: 0.2 Prozentsatz undurchlässig: 85 %
Urb-Res-Existing (Flächenzufluss, nur USA)	Nicht verfügbar (nur USA)	Vorläufige Dimensionierung Volumetrischer Abflusskoeffizient: 0.25 Prozentsatz undurchlässig: 15 % Konzentrationszeit: 12 Min. Dynamische Dimensionierung Abflussmethode: SCS Durchlässigkeitsbeiwert: 69 Konzentrationszeit: 12 Min. Formtyp: Krummlinig Formfaktor: 484 Anfänglicher Abstraktionstyp: Bruch Anfänglicher Abstraktionsanteil: 0.2 Prozentsatz undurchlässig: 15 %
Schacht	Umschalter: Sohlenhöhe	Umschalter: Sohlenhöhe
Standardschacht (Schacht, nur Großbritannien und USA)	Umschalter: Sohlenhöhe Tiefe: 1.5 m Kammerform: Kreisförmig Durchmesser: 1.2 m	Umschalter: Sohlenhöhe Tiefe: 5 ft Kammerform: Kreisförmig Durchmesser: 4.2 ft
Rechteckige Einhausung (Schacht, nur USA)	Nicht verfügbar (nur USA)	Umschalter: Sohlenhöhe Tiefe: 8 ft Kammerform: Rechteckig Länge: 20 ft Breite: 10 ft
Rohrverbindung	Colebrook-White-Rauigkeit: 0.6 Durchmesser: 100 mm	Durchmesser: 12 in
Trapezkanal	Keine Änderungen	Basis: 36 in Seitenneigung: 1:2
Biorückhaltung	Umschalter: Basis	Umschalter: Basis Tiefe: 2 ft Freibord: 6 in Filterrate: 20 Zoll/Std. Rohrdrän ein Anzahl Rohrleitungsabschnitte: 1 Durchmesser: 6 in Bodenschicht Tiefe: 18 in Porosität: 30 % Perkolationsrate: 8 Zoll/Std. Speicherschicht Tiefe: 6 in Porosität: 40 %
Becken	Umschalter: Basis	Umschalter: Basis Tiefe: 60 in Freibord: 6 in
Tank	Umschalter: Basis	Umschalter: Basis Tiefe: 48 in Freibord: 6 in Porosität: 95 %
Durchlässige Befestigung	Umschalter: Basis	Umschalter: Basis Tiefe: 24 in Befestigungsschichttiefe: 4 in Membranperkolationsrate: 20 Zoll/Std. Porosität: 40 %
Drängraben	Umschalter: Basis	Umschalter: Basis Tiefe: 42 in Seitenneigung: 1:4 Freibord: 6 in Filterrate: 8 Zoll/Std.
Trockener Drängraben (Drängraben, nur Großbritannien und USA)	Umschalter: Basis Seitenneigung: 1:4 Graben ein	Umschalter: Basis Tiefe: 42 in Seitenneigung: 1:4 Freibord: 6 in Filterrate: 8 Zoll/Std. Graben ein Tiefe: 24 in Porosität: 30 % Rohrdrän ein Durchmesser: 6 in Anzahl Rohrleitungsabschnitte: 1
Versickerungsgraben	Umschalter: Basis	Umschalter: Basis Tiefe: 48 in Porosität: 30 %
Kammer	Keine Änderungen	Bogen Länge: 8.5 ft Wandstärke: 2 in Basis: 52 in Höhe: 30.5 in Eingebettet ein Porosität: 30 % Oberhalb: 0.5 ft Unterhalb: 0.5 ft Seiten: 1 ft Enden: 1 ft

Zuläufe

Alle Zuläufe sind für sämtliche Bereiche verfügbar, mit Ausnahme von HEC-22-Zuläufen, die in Großbritannien nicht zur Verfügung stehen.

Rechner für die vorläufige Dimensionierung

Die folgenden Werte sind in Bezug auf die Rechner für die vorläufige Dimensionierung verfügbar.

Bereich	Verfügbarer Rechner
Global	Schnellspeicherschätzung Wasserqualität – Volumen Erste Spülung UK und Irland – Abfluss im ländlichen Raum Methode des Pluies
Australien	Schnellspeicherschätzung Wasserqualität – Volumen Erste Spülung
China	Schnellspeicherschätzung Wasserqualität – Volumen Erste Spülung
Frankreich	Methode des Pluies Schnellspeicherschätzung Wasserqualität – Volumen Erste Spülung
Großbritannien	Schnellspeicherschätzung UK und Irland – Abfluss im ländlichen Raum Wasserqualität – Volumen Erste Spülung
Vereinigte Staaten	Schnellspeicherschätzung Wasserqualität – Volumen Erste Spülung

Niederschlag

Die Regionalisierung gilt nur für Bemessungsniederschlag. Andere Niederschlagsformen (IDF, Tabellen-IDF und Bekannter Niederschlag) sind für alle Bereiche verfügbar.

Bereich	Verfügbarer Bemessungsniederschlag
Global	SCS NOAA FEH FSR ARR Desbordes Bemessungsniederschlag für China Benutzerdefiniert
Australien	ARR Benutzerdefiniert
China	Bemessungsniederschlag für China Benutzerdefiniert
Frankreich	Desbordes Benutzerdefiniert
Großbritannien	FSR FEH Benutzerdefiniert
Vereinigte Staaten	SCS NOAA Benutzerdefiniert

Abflussmethoden

Für Zuflüsse stehen folgende Methoden zur Verfügung.

Bereich	Verfügbare Abflussmethoden
Global	Konzentrationszeit SCS SBUH Zeitbereichsdiagramm FSR FEH ReFH ReFH2 Gründach Laurenson Modifiziert rational (statisch) SWMM
Australien	Laurenson Konzentrationszeit Gründach SWMM
China	Konzentrationszeit SCS Gründach SWMM
Frankreich	Konzentrationszeit Zeitbereichsdiagramm SCS Modifiziert rational (statisch) Gründach
Großbritannien	Konzentrationszeit Zeitbereichsdiagramm FSR FEH ReFH ReFH2 Gründach
Vereinigte Staaten	SCS SBUH Konzentrationszeit Gründach Modifiziert rational (statisch) SWMM

Analyse

Die Abflussmethode Statisch in den Analysekriterien ist nur in den folgenden Bereichen verfügbar:

• Global
• Frankreich
• Vereinigte Staaten

Der Sicherheitsfaktor für die Analyse ist nur für die Bereiche Großbritannien und Global verfügbar. Die Vorgabewerte lauten wie folgt:

• UK: 2.0 (erforderlich)
• Global – 1.0

Die Eigenschaft Biegeverlust eines Knotenpunkts ist nur in den USA und globalen Regionen verfügbar.
