Mit dem Schützauslass können Sie eine Schützsteuerung modellieren. Der Schützauslass verwendet die Torricelli-Gleichung zur Berechnung des Volumenstroms, wenn das Schütz einen Überstau aufweist. Im nicht unter Wasser liegenden Zustand wird der Volumenstrom durch das Schütz mithilfe einer Wehrformel berechnet.

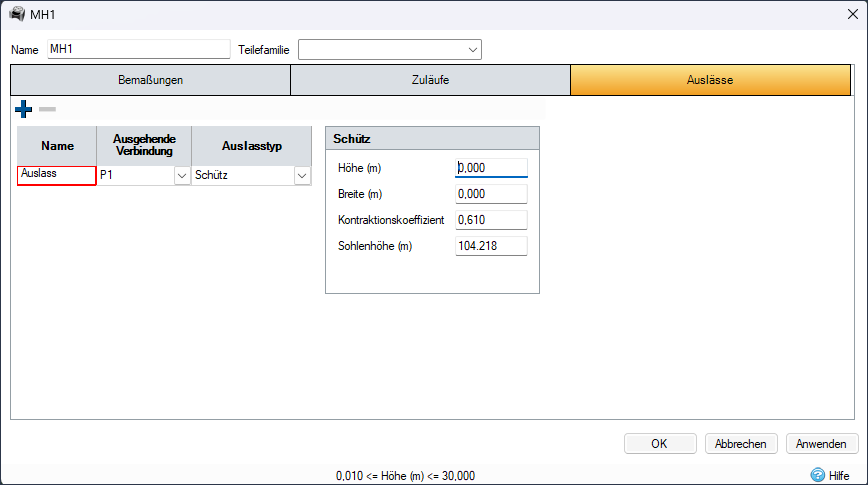

Spezifikation
Höhe: Geben Sie die Größe des Schütz ein.
Breite: Geben Sie die Größe des Schütz ein.
Kontraktionskoeffizient: Geben Sie den Kontraktionskoeffizienten des Schütz ein. Ein Vorgabewert von 0.61 ist angegeben und eignet sich für ein vertikales Schütz.
Sohlenhöhe: Geben Sie die Sohlenhöhe des Schütz ein.
Berechnungen
Wenn das Schütz unter Wasser liegt, wird die Volumenstrommenge mithilfe der Torricelli-Gleichung berechnet:
Wobei:
Ao = Fläche der Schützöffnung
He= Effektive Energiehöhe am Schütz
Cd = Kontraktionskoeffizient
Das Wehrverhalten tritt auf, wenn der Zulaufwasserstand unterhalb der Oberkante der Schützöffnung liegt:
Wobei:
Cd = Kontraktionskoeffizient
b = Schützbreite
h = Wassertiefe oberhalb der Sohlenhöhe des Schütz
Weitere Informationen finden Sie im SWMM-Referenzhandbuch, Band 2 (Hydraulics), das hier verfügbar ist.
