Hydro-Brake® Optimum-Auslässe drosseln den Volumenstrom in Oberflächen-/Regenwasser- oder Sanitär-/Mischwassersystemen, indem sie im Wasser, das durch die Vorrichtung fließt, eine Wirbelströmung hervorrufen, die einen Bremseffekt hat.
Der auf hydrodynamischer und nicht auf physischer Beschränkung basierende Betrieb ermöglicht eine Volumenstromregulierung bei gleichzeitiger Beibehaltung größerer Abstände als bei den meisten anderen Arten der Volumenstromsteuerung, wodurch sie weniger anfällig für Verstopfungen sind. Ihre einzigartige S-förmige Energiehöhen-Volumenstrom-Eigenschaft ermöglicht es ihnen auch, größeren Volumenstrom bei niedrigerer Energiehöhe durchzuleiten, was eine effizientere Nutzung von stromaufwärts liegenden Speichern ermöglichen kann.
Dieses Dokument enthält eine Anleitung in Bezug auf die Auswahl und den Einsatz der Hydro-Brake® Optimum-Volumenstromsteuerungen.
Die Informationen in diesem Hilfe-Abschnitt dienen nur als allgemeine Richtlinie. Individuelle Anwendungsanforderungen können abweichen. Im Zweifelsfall oder wenn Sie sich über neue Produkte informieren möchten, wenden Sie sich an Ihren Hydro-Brake® Optimum-Händler vor Ort. Details finden Sie weiter unten.
|
Hydro International (Stormwater Division) & HRD Technologies Ltd Shearwater House Clevedon Hall Estate Victoria Road Clevedon BS21 7RD UK
Tel: +44 (0) 1275 337937 (Hydro-Brake®-Hotline) Tel: +44 (0) 1275 878371 (allgemeine Anfragen) Fax: +44 (0) 1275 874979
Website: www.hydro-int.com E-Mail: enquiries@hydro-int.com
|
© Hydro International Ltd 2019. All rights reserved.

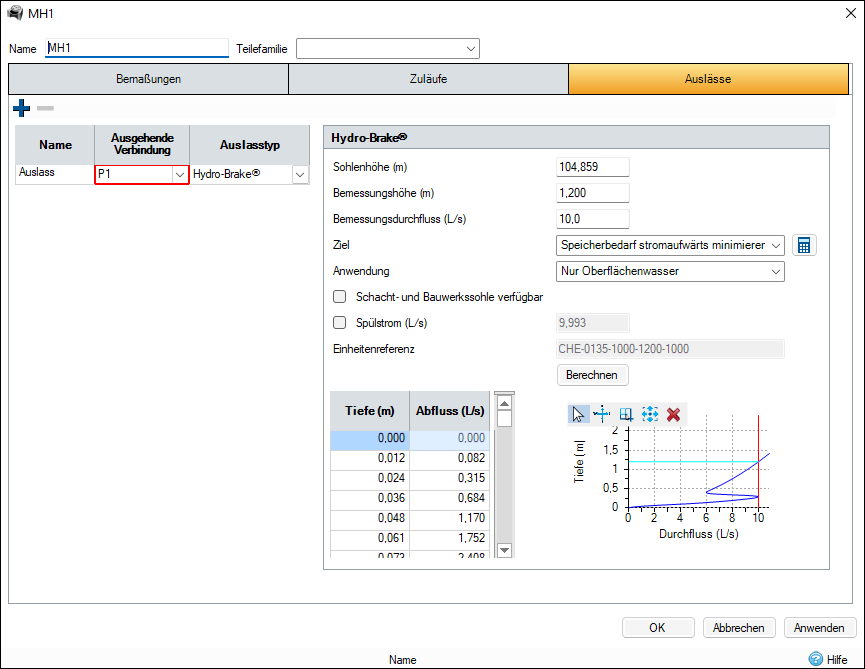

Sohlenhöhe: Sohlenhöhe der Steuerung

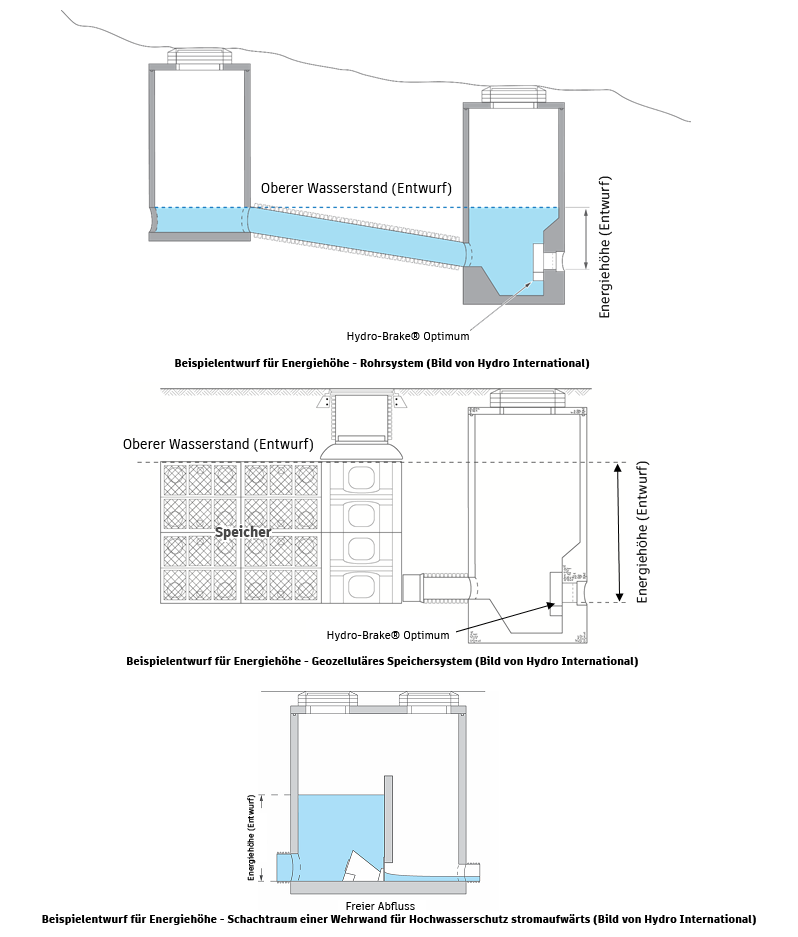

Bemessungshöhe: Gewünschte Bemessungshöhe der Steuerung (bei der der Wirbel vollständig ausgeprägt ist). Dieser Wert sollte als Tiefe oberhalb der Sohlenhöhe der Steuerung eingegeben werden und variiert bei den unterschiedlichen Strukturen und Schächten je nach Tiefe der Speicherstruktur und dem gewünschtem Freibord.
Bemessungsvolumenstrom: Gewünschter Bemessungsvolumenstrom der Drossel (bei der der Wirbel vollständig ausgeprägt ist).
Ziel: Hydro-Brake®-Entwurfsziel. Weitere Informationen finden Sie unten.
Anwendung: Hydro-Brake®-Entwurfsanwendung. Weitere Informationen finden Sie unten unter Hydraulische Eigenschaften.
Schacht- und Bauwerkssohle verfügbar: Gibt an, ob eine Schacht- und Bauwerkssohle für die Volumenstromsteuerung bereitgestellt wird.
Spülstrom: Weitere Informationen finden Sie unten unter Hydraulische Eigenschaften. Wenn das Kontrollkästchen deaktiviert ist, wird vorgabemäßig der Bemessungsvolumenstrom verwendet.
Einheitenreferenz: Diese Einheitenreferenz gibt das Modell von Hydro-Brake® an.

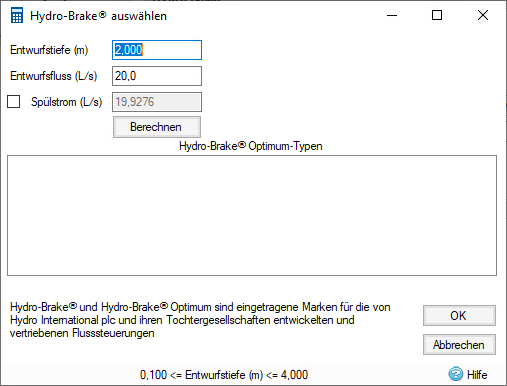

Über den Rechner können Sie eine Liste mit möglichen Einheiten anzeigen:
Bemessungshöhe, Bemessungsvolumenstrom und Spülstrom können wie zuvor angegeben werden. Beim Abrufen von Ergebnissen über die Schaltfläche Berechnen werden die Einheitenreferenz und der Auslassdurchmesser für jedes Ziel zurückgegeben.
Effizientestes und anpassungsfähigstes Hydro-Brake®-System für Oberflächenwasseranwendungen, das Ingenieuren die einzigartige Möglichkeit bietet, die hydraulische Reaktion der Vorrichtung präzise auf bestimmte Entwurfsziele abzustimmen.
Die hydraulische Leistung, Baukonstruktion, Eignung für einen bestimmten Zweck, Fertigung und die Qualitätsverfahren von Hydro-Brake® Optimum wurden vom British Board for Agrément (BBA) und dem Water Research Council (WRc) unabhängig überprüft.

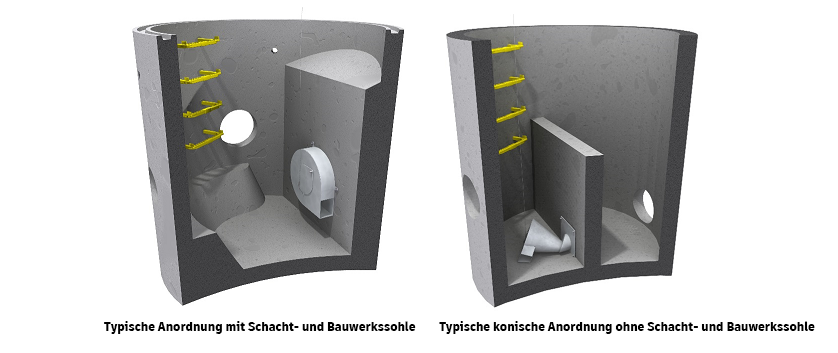

Die folgende Tabelle enthält eine Zusammenfassung der unterstützten Hydro-Brake® Optimum-Modelle.
|
Stil/Typische Form |
Anwendung |
Entwurfs-/Installationsanmerkungen |
|
Typ Schacht- und Bauwerkssohle
|
Nur Oberflächen-/Regenwasser |
Vom BBA und WRc zugelassen. Das Entwurfsziel kann angegeben werden (siehe Abschnitt 4.1 unten). Einheiten des Typs Schacht- und Bauwerkssohle erfordern eine Schacht- und Bauwerkssohle, um die Volumenstromsteuerung zu ermöglichen. Einheiten des Typs Schacht- und Bauwerkssohle sind nicht für den Einsatz in Sanitär-/Mischsystemen geeignet. |
|
Typ ohne Schacht- und Bauwerkssohle
|
Sanitär-/Misch- und Oberflächen-/Regenwasser |
Vom BBA und WRc zugelassen. Das Entwurfsziel kann angegeben werden (siehe Abschnitt 4.1 unten). Einheiten des Typs ohne Schacht- und Bauwerkssohle erfordern keine Schacht- und Bauwerkssohle, um die Volumenstromsteuerung zu ermöglichen. Stattdessen wird die Einheit in die Kammer eingesetzt. Einheiten des Typs ohne Schacht- und Bauwerkssohle eignen sich sowohl für den Einsatz in Sanitär-/Mischsystemen als auch in Oberflächen-/Regenwassersystemen. |
Im Allgemeinen sollten alle Hydro-Brake® Optimum-Volumenstromsteuerungen so ausgelegt sein, dass der Nutzvolumenstrom/Bemessungsvolumenstrom an keinem Punkt auf der Energiehöhen-Volumenstrom-Kurve überschritten wird.
Abbildung 1: Typische Energiehöhen-Volumenstrom-Eigenschaften von Hydro-Brake® Optimum-Volumenstromsteuerungen
Die Kurve mit den hydraulischen Hydro-Brake® Optimum-Eigenschaften besteht aus drei verschiedenen Punkten, die jeweils einem anderen maßgebenden Volumenstromsteuerungsverhalten entsprechen:
1) Flush Flo™: Punkt, an dem der Wirbel beginnt und einen Drosseleffekt erzielt. Die rote Linie auf der Eigenschaftenkurve markiert die Volumenstrommenge am Flush-Flo™-Punkt (siehe Abbildung 1 oben). Dieser Punkt auf der Hydro-Brake® Optimum-Kurve ist in der Regel gleich dem maximalen Bemessungsvolumenstrom (Bemessungspunkt), oder diesem zumindest viel näher als bei anderen Wirbelvolumenstromsteuerungen. Dies führt dazu, dass in den früheren Phasen eines Niederschlags mehr Wasser die Einheit passiert, wodurch die Wassermenge, die stromaufwärts gespeichert werden muss, reduziert wird.
2) Kick Flo® : Punkt, an dem der Wirbel vollständig initiiert ist und an dem die Kurve beginnt, zurückzukehren und der Öffnungskurve zu folgen.
3) Bemessungs-/Lastpunkt: Gewünschte Bedingung für Energiehöhe/Volumenstrom.
Wenn ein Entwässerungssystem-Entwurf unter Verwendung einer bestimmten Wirbelvolumenstromsteuerung abgeschlossen wurde, muss dieselbe Volumenstromsteuerung oder eine Volumenstromsteuerung, die nachweislich eine gleichwertige hydraulische Leistung über den gesamten Energiehöhenbereich bietet, bei der endgültigen Installation verwendet werden.
Berechnungen innerhalb des Programms basieren auf der Berücksichtigung der vollständigen hydraulischen Eigenschaft der Volumenstromsteuerung, nicht nur des Bemessungs-/Lastpunkts. Es ist wichtig, dass die vollständige Einheitenreferenz/der vollständige Einheitentyp, der Durchmesser (falls angegeben), das Ziel (falls angegeben) und die Kontrollpunkte (falls angegeben) in jeder Spezifikation enthalten sind.
Die Auswahl der am besten geeigneten Hydro-Brake® Optimum-Volumenstromsteuerung für eine bestimmte Anwendung hängt von einer Reihe von Überlegungen ab, einschließlich der Art des Abwassersystems, den hydraulischen Eigenschaften der Vorrichtung, den Vorrichtungsabständen und den physischen Gesamtbemaßungen. Das Programm bietet Ausgaben für die hydraulischen Eigenschaften und die Auslassgröße. Abhängig von der jeweiligen Anwendung der Hydro-Brake® Optimum wird die Einheit in der passenden Ausführungsvariante im Planungsprozesses für die Volumenstromsteuerung ausgewählt.

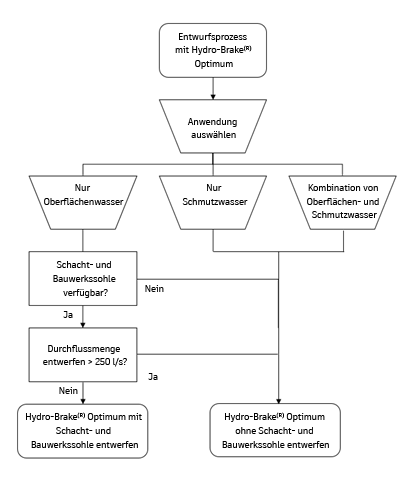

Das folgende Ablaufdiagramm enthält Informationen zur Auswahl des Hydro-Brake® Optimum-Stils unter Berücksichtigung der Überlegungen zum Abwassersystemtyp.
Wenn keine Hydro-Brake® Optimum-Einheit entworfen wurde:
Wenn keine Hydro-Brake® Optimum-Einheit innerhalb der Software entworfen werden kann, liegt dies daran, dass sich die Vorrichtung außerhalb der BBA- und WRc-Akkreditierungsbereiche befindet. Dies bedeutet nicht, dass eine Hydro-Brake® Optimum-Einheit nicht bereitgestellt werden kann. Jedoch müssen einige zusätzliche Informationen und Überlegungen bei der Planung der Vorrichtung berücksichtigt werden. Wenden Sie sich an Hydro International, um weitere Informationen zu erhalten.
Ein Alleinstellungsmerkmal von Hydro-Brake® Optimum ist die Möglichkeit, den Spülstrom, den Punkt, an dem sich der Wirbel innerhalb der Vorrichtung bildet, zu bearbeiten, um eine vollständig angepasste hydraulische Reaktion zu ermöglichen, die den Anforderungen vor Ort am besten entspricht.
Hydro-Brake® Optimum kann so konfiguriert werden, dass sie verschiedene hydraulische Ziele priorisiert, indem die Energiehöhen-Abfluss-Eigenschaftenkurve angepasst wird.
1) Speicherbedarf minimieren (Vorgabe)
Einheitencode: SHE/CHE
|
|
Dies ist die Vorgabeoption und führt in der Regel zum kleinsten Volumen des stromaufwärts liegenden Speichers, indem der Spülstrompunkt so weit wie möglich am Bemessungspunkt ausgerichtet und gleichzeitig die Energiehöhe am Anstoß-Volumenstrompunkt maximiert wird. Dadurch wird die größtmögliche Wassermenge in den frühen Phasen eines Niederschlagsereignisses stromabwärts weitergeleitet, wodurch der Speicherbedarf stromaufwärts konsequent minimiert wird. |
2) Verstopfungsrisiko minimieren
Einheitencode: SCL/CCL
|
|
Bei Auswahl dieser Option werden die Zulauf- und Auslassöffnungen der Hydro-Brake® Optimum-Einheit maximiert, um die größtmöglichen Freiräume einzuhalten und das Risiko zu minimieren, dass sich im Volumenstrom befindliche Ablagerungen in der Einheit festsetzen. |
3) Zukunftssicher
Einheitencode: SCL/CCL
|
|
Durch die Hinzufügung eines einstellbaren Zulaufschütz zur Hydro-Brake® Optimum-Einheit kann der Bemessungsvolumenstrom nach der Installation um bis zu 20 % angepasst werden. Anmerkung: Die Modellierung des Einstellbereichs wird derzeit von der Software nicht unterstützt. Wenden Sie sich an Ihren lokalen Händler, um weitere Informationen zu erhalten.
|
4) Lineares Abflussprofil
Einheitencode: SCU/CCU
|
|
Mit dieser Option wird ein nahezu lineares Abflussprofil generiert, das dem hydraulischen Verhalten einer Drosselscheibe ähnelt, jedoch mit viel größeren Abständen für ein geringeres Verstopfungsrisiko. |
Berechnungen innerhalb des Programms basieren auf der Berücksichtigung der vollständigen hydraulischen Eigenschaft der Volumenstromsteuerung, nicht nur des Bemessungs-/Lastpunkts. Es ist wichtig, dass die vollständige Einheitenreferenz/der vollständige Einheitentyp, der Durchmesser (falls angegeben), das Ziel (falls angegeben) und die Kontrollpunkte (falls angegeben) in jeder Spezifikation enthalten sind.
Vollständig bemaßte Zeichnungen aller Hydro-Brake® Optimum-Volumenstromsteuerungen können über das Online-Entwurfstool von Hydro International unter https://designtools.hydro-int.com oder durch Kontaktaufnahme mit Hydro International angefordert werden.
