Entwurf importieren

MicroDrainage-Dateien können in InfoDrainage importiert werden, indem Sie auf die Schaltfläche Entwurf importieren klicken.

Importieren von MicroDrainage-Dateien

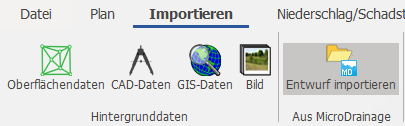

1. Klicken Sie in der Multifunktionsleiste Import auf die Schaltfläche Entwurf importieren.

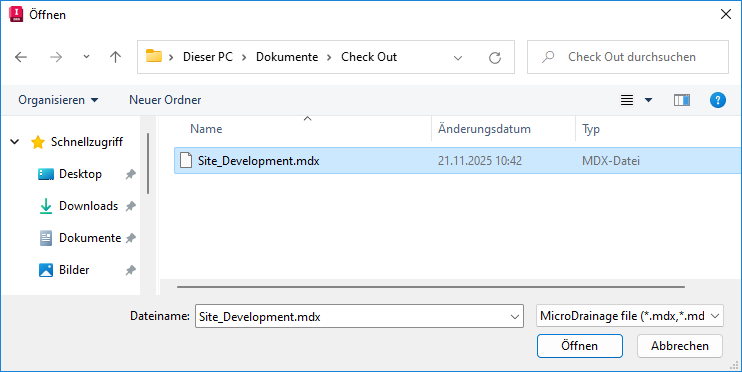

2. Wählen Sie die MicroDrainage-Datei (*.mdx) aus, die Sie importieren möchten.



3. Speichern Sie die Datei am gewünschten Speicherort, und geben Sie ihr einen Namen. Die Anwendung speichert die Datei als InfoDrainage-Datei (*.iddx).
4. Klicken Sie auf Speichern.

5. Überprüfen Sie die Importwarnungen, und klicken Sie dann auf OK.

   Anmerkung: Es wird eine Protokolldatei mit den Warnmeldungen erstellt, die im selben Verzeichnis wie die importierte Datei gespeichert wird.

Importwarnungen

In der folgenden Tabelle sind einige allgemeine Importwarnungen aufgeführt, die beim Importieren einer MicroDrainage-Datei auftreten können.

MicroDrainage-Dateien enthalten einige Standort- und Rohrinformationen, die derzeit nicht unterstützt werden. Eine Liste der unterstützten und nicht unterstützten Elemente finden Sie unter MDX-Dateiformat.

MicroDrainage-Eigenschaft	Untergeordnete MicroDrainage-Eigenschaft	Eigenschaftswert	Warnmeldung
Netz	Netztyp	Sanitärhauptleitung (1) oder Sanitäreinheit (2)	Sanitäreigenschaften wurden nicht importiert.
Benutzer-Haltung	Benutzerangabe	True	Benetzte Fläche/benetzter Umfang wurden vom Benutzer angegeben und nicht importiert.
Benutzer-Haltung	Benetzte Fläche/benetzter Umfang	Wenn Toleranz > 10 % (Toleranzberechnung (InfoDrainage WA - MD WA)/MD WA)	Werte für benetzte Fläche/benetzter Umfang für die ursprüngliche Haltung wurden mit den kopierten Koordinaten nicht erreicht. Überprüfen Sie die Kontur der Verbindung erneut.
Richtlinien	Max. Niederschlag	> 0	Max. Niederschlag kann nicht importiert werden.
PIMP-Klassifizierungen		In der MDX-Datei sind PIMP-Klassifizierungen enthalten. Ihr Wert beträgt nicht 100 % (Vorgabewert).	PIMP-Klassifizierungen wurden nicht importiert.
Simulationskriterien	Volumenstrom pro Person, Flächenreduktionsfaktor, Sanitär pro Hektar	Volumenstrom pro Person und Sanitär pro Hektar sind auf einen Wert ungleich 0 gesetzt (Vorgabewert). Flächenreduktionsfaktor ist auf einen Wert ungleich 1 (Vorgabewert) festgelegt. Die Warnmeldung wird nur für Eigenschaften angezeigt, die nicht den Vorgabewerten entsprechen.	Die folgenden Simulationskriterien wurden nicht importiert: Volumenstrom pro Person, Flächenreduktionsfaktor, Sanitär pro Hektar.
Rohr	Simulationseigenschaften	> 0	Einzelne Simulationseigenschaften für Rohre wurden nicht importiert (siehe Hilfe).
Rohr	Länge der Verbindung	Wenn die importierte Länge nicht mit der Länge übereinstimmt, die anhand der Koordinaten der Verbindung berechnet wurde.	Länge entsprechend den Koordinaten korrigiert
Schacht	Abgedichteter Schacht	Schachtverbindungstyp auf Abgedichtet festgelegt	Abgedichteter Schacht kann nicht importiert werden. Er wurde auf einen offenen Schacht festgelegt.
Echtzeitsteuerungen		Eine Echtzeitsteuerung ist vorhanden.	Eigenschaften von Echtzeitsteuerungen können nicht importiert werden.
Einheitsganglinien	ReFH2	Eine ReFH2-Einheiten-Ganglinie wurde angegeben.	Eigenschaften der ReFH2-Einheiten-Ganglinie können nicht importiert werden.
Einheitsganglinien	Versatz	> 0	Der Wert für den Einheiten-Ganglinienversatz kann nicht importiert werden.
Tagesprofile und Formular A		Ein Tagesprofil ist vorhanden.	Tagesprofile und Formular-A-Eigenschaften können nicht importiert werden.
