Ein Fließweg der aktuellen Phase kann als Netz in eine MicroDrainage-Datei (*.mdx) exportiert werden.
Exportieren als MicroDrainage-Datei

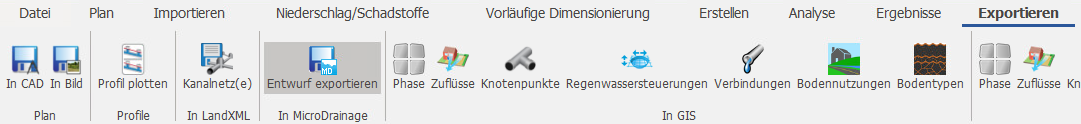

- Klicken Sie in der Multifunktionsleiste Exportieren auf die Schaltfläche Entwurf exportieren.
-

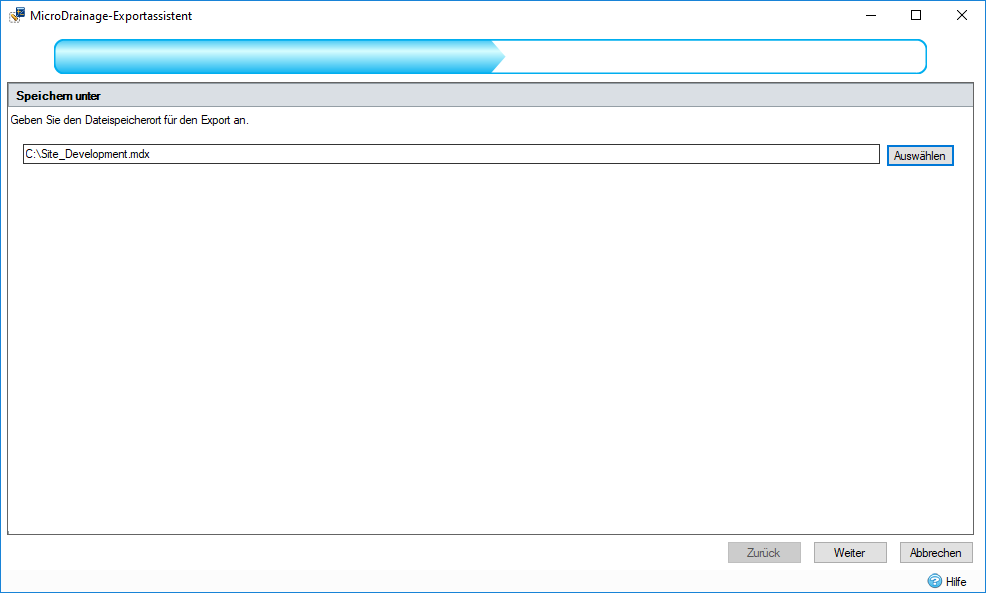

Klicken Sie auf Auswählen, um den Speicherort anzugeben, an dem Sie die exportierte Datei speichern möchten. Geben Sie einen Dateinamen ein, und klicken Sie auf Speichern.
Die Datei wird als MicroDrainage-Datei (*.mdx) gespeichert.
- Klicken Sie auf Weiter.
-

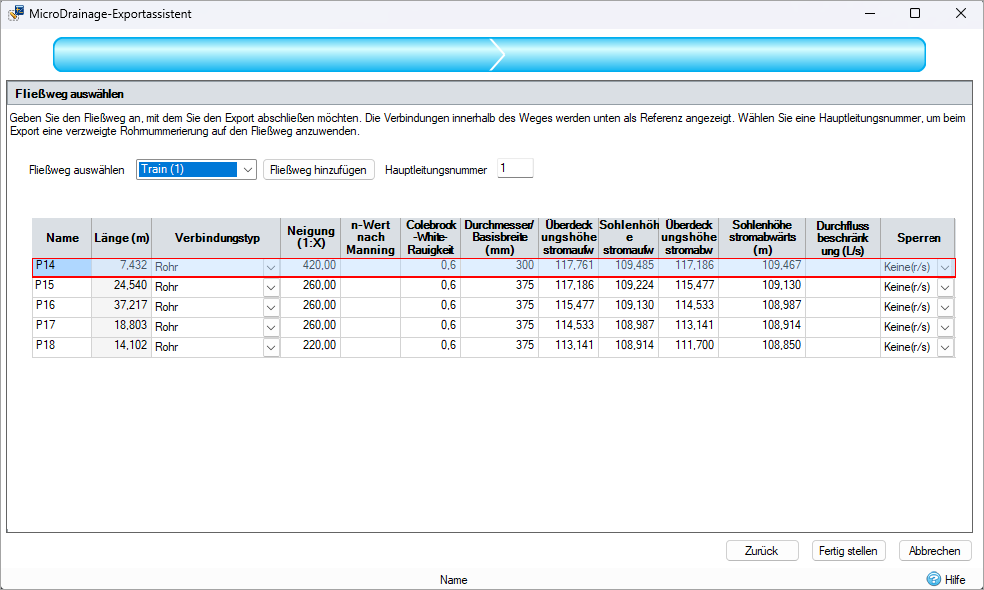

Geben Sie den zu exportierenden Fließweg an, indem Sie ihn in der Dropdown-Liste Fließweg auswählen auswählen.
Die Verbindungen innerhalb des Pfads werden im Assistenten als Referenz angezeigt. - Wählen Sie eine Hauptleitungsnummer, um die verzweigte Rohrnummerierung auf den Fließweg anzuwenden.
- Klicken Sie auf Fertig stellen.
- Überprüfen Sie die Exportwarnungen, und klicken Sie dann auf OK.
Exportwarnungen
Dieser Abschnitt enthält Informationen zu häufigen Exportwarnungen, die möglicherweise beim Exportieren in eine MicroDrainage-Datei auftreten.
Analysekriterien
Wenn mehrere Niederschläge angegeben wurden, wird nur der erste gültige Niederschlag (FSR, FEH oder Bekannt) in die Simulationskriterien exportiert, alle anderen Niederschläge werden verworfen.
Wenn mehrere Dateien mit bekannten Niederschlägen angegeben sind, werden diese als durchgehender Niederschlag exportiert. Wenn nur ein bekannter Niederschlag angegeben ist, wird dieser als Niederschlagsprofil exportiert.
"No valid rainfall to export for Sim Criteria."
MicroDrainage unterstützt keine FEH 2022-Niederschläge. Diesbezügliche Informationen werden verworfen.
"MicroDrainage does not support FEH 2022 rainfall. The FEH 2022 rainfall data has not been exported.”
Assistent für saisonale Wiederkehrperiode
Wenn FSR-/FEH-Niederschlag angegeben ist und mehrere Wiederkehrperioden und Klimaveränderungen festgelegt wurden, werden diese im Assistenten für saisonale Wiederkehrperiode exportiert. Anmerkung: MicroDrainage erlaubt keine doppelten Wiederkehrperioden mit unterschiedlichen Klimaveränderungswerten.
"No valid rainfall to export for SRP Wizard."
"Cannot export over 20 Return Period/Increase Rainfall Pairs."
Richtlinien
Nur FSR-, FEH- und IDF-Niederschläge (mit Zeitschritten von 1, 2 und 5) werden in die Richtlinien exportiert, alle anderen Niederschlagstypen werden verworfen.
"No valid rainfall to export for Design Criteria."
MicroDrainage lässt nur 100 Einträge für IDF-Daten zu.
"IDF data has been truncated as MicroDrainage IDF entries maximum has been exceeded."
MicroDrainage unterstützt keine FEH 2022-Niederschläge. Diesbezügliche Informationen werden verworfen.
“MicroDrainage does not support FEH 2022 rainfall. The FEH 2022 rainfall data has not been exported.”
CAD-Datei
MicroDrainage ermöglicht nur die Anzeige von 1 CAD-Datei. Wenn mehrere Dateien in InfoDrainage verwendet wurden, wird nur die erste exportiert.
"MicroDrainage does not support multiple CAD files, additional CAD files listed below have not been exported."
Formdatei
MicroDrainage ermöglicht das gleichzeitige Laden von nur 1 CAD-Datei oder 1 SHP-Datei, da diese SHP-Dateien nicht exportiert werden.
"MicroDrainage does not support loading SHP files and DXF files concurrently. The SHP files listed below have not been exported."
GIS-Datei
MicroDrainage unterstützt keine GIS-Dateien. Diesbezügliche Informationen werden verworfen.
"MicroDrainage does not support loading the GIS file types listed below. They have not been exported."
Hintergrundbild
MicroDrainage ermöglicht die Anzeige von nur 1 Hintergrundbild. Wenn mehrere Hintergrundbilder in InfoDrainage verwendet wurden, wird nur das erste exportiert.
"MicroDrainage does not support multiple background images, additional background images listed below have not been exported."
Niederschlags-/Vorhandene Netze
Ein Fließweg wird als Niederschlagsnetz exportiert, wenn Netzrichtlinien als modifizierte rationale Methode (UK) mit FSR/FEH oder IDF (Zeitschritt von 1, 2 oder 5 Minuten) angegeben sind. Für alle anderen Elemente wird der Netztyp auf Vorhanden festgelegt.
"MicroDrainage network cannot outfall to a drainage system, a dummy connection, manhole and pump have been added."
Verbindungen
Vor dem Exportieren wird vom Fließweg auf jede Verbindung eine verzweigte Rohrnummer angewendet, und die ursprüngliche Beschriftung der Verbindung wird als Rohrbeschriftung exportiert. Wenn ein Knotenpunkt/Entwässerungssystem über mehrere ausgehende Verbindungen verfügt, wird die niedrigste Verbindung exportiert, und alle anderen ausgehenden Verbindungen werden als Offline-Rohr exportiert, wenn die Auslasssteuerung auf Freier Abfluss festgelegt ist.
Verzögerter Volumenstrom und Keine Verzögerung werden als Rohr/Haltung mit einem Nenndurchmesser von 100 mm exportiert.
"Lagged Flow / No Delay connection has been exported as 100 mm pipe."
In der folgenden Tabelle wird dargestellt, wie die Verbindungen den Abschnittstypen in MicroDrainage zugeordnet werden.
|
Verbindungstyp |
Anzahl der Rohrleitungsabschnitte |
MicroDrainage-Abschnittstyp |
|
Rohr |
1 |
Rohr/Haltung |
|
Rohr |
2 |
Doppelrohr |
|
Rohr |
3 |
Dreifachrohr |
|
Trapezförmiger Kanal mit vertikalen Seiten |
1 |
Graben |
|
Trapezförmiger Kanal mit einer Seitenneigung von 1:1 |
1 |
Graben 1:1 |
|
Trapezförmiger Kanal mit einer Seitenneigung von 1:1.5 |
1 |
Graben 1:1.5 |
|
Trapezförmiger Kanal mit einer Seitenneigung von 1:2 |
1 |
Graben 1:1.2 |
|
Trapezförmiger Kanal mit einer Seitenneigung von 1:3 |
1 |
Drängraben 1:3 |
|
Trapezförmiger Kanal mit einer Seitenneigung von 1:4 |
1 |
Drängraben 1:4 |
|
Trapezförmiger Kanal mit einer Seitenneigung von 1:4.5 |
1 |
Drängraben 1:4.5 |
|
Trapezförmiger Kanal mit einer Seitenneigung von 1:5 |
1 |
V 1:5 |
Für alle anderen Verbindungen und Verbindungen mit mehr als 1 Rohrleitungsabschnitt wird eine benutzerdefinierte Haltung erstellt. Diese werden auf den Abschnittstyp Rohr/Haltung festgelegt, und der Durchmesser wird auf den Index der Haltung eingestellt. Die exportierte benetzte Fläche und der benetzte Umfang werden mithilfe der Verbindungsform berechnet.
Verbindungswarnungen
Wenn eine Verbindung Zwischenpunkte enthält, wird die Länge als tatsächliche Entfernung einschließlich der Zwischenpunkte exportiert. MicroDrainage meldet, dass diese Länge nicht übereinstimmt, da die Länge des MicroDrainage-Abschnitts von der Mitte des stromaufwärts liegenden Schachts bis zur Mitte des stromabwärts liegenden Schachts berechnet wird.
"Intermediate connection points cannot be exported and the pipe lengths and coordinates will not match when opening in MicroDrainage."
Warnungen zu benutzerdefinierten Haltungen
MicroDrainage lässt nur 999 benutzerdefinierte Haltungen zu. Wenn dieser Maximalwert überschritten wird, wird der Durchmesser des Abschnitts als 0 exportiert.
"Connection details cannot be exported as MicroDrainage user conduits maximum has been exceeded."
Wenn keine benutzerdefinierte Haltung erstellt werden kann, wird der Durchmesser des Abschnitts als 0 exportiert.
"Connection could not be converted to a MicroDrainage user conduit."
Benutzerdefinierte Haltungen dürfen nur 100 Basiskoordinaten aufweisen. Wenn diese maximale Anzahl überschritten wird, wird der Begrenzungsrahmen der Verbindung exportiert. Anmerkung: Die benetzte Fläche und der benetzte Umfang werden weiterhin mit Verbindungsform * Anzahl der Rohrleitungsabschnitte exportiert.
"There are too many coordinates for the custom connection, the bounding box coordinates have been exported."
Wenn für eine Verbindung mehr als ein Rohrleitungsabschnitt vorhanden ist, wird der Begrenzungsrahmen der Verbindung exportiert. Anmerkung: Die benetzte Fläche und der benetzte Umfang werden weiterhin mit Verbindungsform * Anzahl der Rohrleitungsabschnitte exportiert.
"There are too many connection barrels to export, the bounding box coordinates have been exported."
Die maximale Breite und Höhe für die benutzerdefinierten Haltungen beträgt 999.999 m. Wenn dieser Grenzwert überschritten wird, wird der exportierte Begrenzungsrahmen auf diesen Maximalwert beschränkt. Anmerkung: Die benetzte Fläche und der benetzte Umfang werden weiterhin mit Verbindungsform * Anzahl der Rohrleitungsabschnitte exportiert.
"Connection bounds are too big, bounding box coordinates have been limited to MicroDrainage maximum (999.999m)."
Bei benutzerdefinierten Haltungen müssen die Höhen der ersten und letzten Basiskoordinate übereinstimmen. Wenn dies fehlschlägt, werden die Koordinaten des Begrenzungsrahmens exportiert.
"Height of first and last base coordinates do not match, the bounding box coordinates have been exported."
Knotenpunkte
Einfache Knotenpunkte werden mit dem Verbindungstyp Knotenpunkt exportiert, und Knotenpunkte werden als offene Schächte exportiert.
Im Falle eines Auslaufs mit einer festen Höhe mit Überstau oder einer variablen Höhe mit Überstau, und wenn dieser abgeschlossen ist:
"It is recommended that a Non-Return Valve is added to the junction upstream of the outfall in MicroDrainage to mimic the behavior of a gated outfall."
Entwässerungssysteme
Die Entwässerungssysteme werden als Speicherstrukturen für offene Schächte exportiert. In der folgenden Tabelle wird dargestellt, wie die Entwässerungssysteme den Speicherstrukturen in MicroDrainage zugeordnet sind.
|
Entwässerungssystem |
MicroDrainage-Speicherstruktur |
|
Biorückhaltungsbereich |
Biorückhaltungsbereich |
|
Zellspeicher |
Zellspeicher |
|
Versickerungsgraben ohne Rohrdrän |
Versickerungsgraben |
|
Versickerungsgraben mit Rohrdrän |
Filterdrän |
|
Becken |
Tank/Becken oder Zellspeicher |
|
Kammer |
Tank/Becken oder Zellspeicher |
|
Becken |
Versickerungsbecken |
|
Durchlässige Befestigung |
Durchlässiger Parkplatz |
|
Bodensenke |
Bodensenke |
|
Drängraben mit Graben |
Trockener Drängraben |
|
Trockenbrunnen |
Haus – Trockenbrunnen |
Für alle Entwässerungssysteme wird die folgende Warnung exportiert.
"Pipe lengths and coordinates will not match for pipes entering/leaving storage structures due to structure lengths being ignored in export. Users may choose to amend pipe lengths/coordinates when opening in MicroDrainage."
Wenn ein Rohrdrän angegeben wurde, unterstützt MicroDrainage nur das n-Reibungsschema nach Manning.
"Colebrook White not exported."
Der Bodentyp Biorückhaltungsbereich-Filterschicht wird in MicroDrainage nicht unterstützt.
"Soil Type not exported."
Wenn das Entwässerungssystem als Filterdrän oder trockener Drängraben exportiert wird, werden die Informationen zur Berechnung der Rohrdrän-Geschwindigkeit verworfen.
"Velocity Calculation Type not exported."
Online- und Offline-Steuerungen
Online-Steuerungen drosseln den Volumenstrom direkt zum stromabwärts liegenden Rohr.
Offline-Steuerungen drosseln den Volumenstrom zu anderen Verbindungen.
Mehrere Auslasssteuerungen, die in das stromabwärts liegende Rohr abfließen, werden als komplexe Volumenstromsteuerung exportiert.
"This outlet is an online flow control and has been represented as a Complex Flow Control in MicroDrainage."
Klappenventile können nicht als Online-Steuerungen verwendet werden und werden als Öffnungen exportiert.
"Flap Valve online control has been converted to an Orifice."
"Flap Valves within complex controls have been converted to Orifices."
Filtrierungs-, höhengesteuerte Pumpen-, Siphon- und Hydro-Brake-Auslässe, deren Abfluss in ein nicht direkt stromabwärts gelegenes Rohr erfolgt, werden als offline eingestuft und müssen in eine komplexe Steuerung umgewandelt werden.
"This outlet is an offline flow control and has been represented as a Complex Flow Control in MicroDrainage."
Zuläufe
MicroDrainage unterstützt keine Zuläufe. Diesbezügliche Informationen werden verworfen, wenn ein anderer Zulauf als mit der Angabe Keine Einschränkung verwendet wird.
"Inlet Types except for No Restriction are not supported in MicroDrainage and have not been exported."
Zuflüsse
Die folgenden Zuflüsse werden als FSR-, FEH-, ReFH-, ReFH2-Einheiten-Ganglinien, Benutzer-Ganglinien und Basisvolumenstrom exportiert. Alle anderen Zuflüsse werden als DrawNet-Flächen exportiert, wobei nur die Fläche und die Koordinaten exportiert werden und alle anderen Informationen verworfen werden.
Für alle DrawNet-Flächen wird die folgende Warnung exportiert.
"The area will be exported as a DrawNet area, all other information has been discarded."
Konzentrationswerte in Konzentrationszeit, Zeitbereichsdiagramm und Gründach werden verworfen.
"Default global Cvs of 0.75 have been applied to Design Criteria and Sim Criteria (Summer) and 0.84 (Winter); any user Cvs will be lost."
Zuflüsse der FSR-Einheiten-Ganglinie weisen keine Werte für M5-60 und Verhältnis R auf. Diese sind auf -1 festgelegt und müssen in MicroDrainage neu angegeben werden.
"FSR M5-60 and Ratio R values have not been exported."
