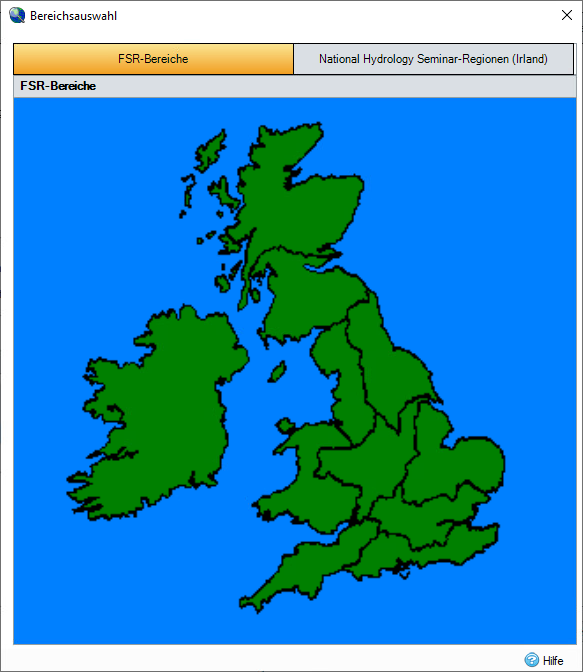

Mit der Bereichsauswahl für Großbritannien und Irland können Sie einen bestimmten Bereich auf der Karte auswählen. Die entsprechenden Daten werden automatisch ausgefüllt.
England, Wales und Schottland
Die Karte zeigt die Bereichsnummern des Einzugsgebiets basierend auf FSR-Abbildung I.2.4, die zur Berechnung der verschiedenen Wiederkehrperioden wie unten beschrieben verwendet wird.
QBAR Land: Berechnet mithilfe der folgenden Formel (Gleichung ergibt m³/s):
QBAR Stadt, Anpassung für Verstädterung: Berechnet anhand von IH-Bericht 124, Gleichungen 7.2 bis 7.4; CIRIA-Buch 14, 3.2.2 (Gleichungen ergeben m³/s).
Wachstumsfaktoren bei urbanisierten Einzugsgebieten für Wiederkehrperioden von höchstens 50 Jahren
CIRIA-Buch 14, 3.2.3
Berechnen Sie die entsprechende reduzierte Variable y aus der folgenden Tabelle basierend auf CIRIA-Buch 14, Tabelle 3.1.
|
Stadt |
Wiederkehrperiode (Jahre) |
|||||
|
2 |
5 |
10 |
20 |
25 |
50 |
|
|
0.00 |
0.32 |
1.50 |
2.25 |
2.97 |
3.20 |
3.90 |
|
0.25 |
0.57 |
1.55 |
2.20 |
2.76 |
2.93 |
3.35 |
|
0.50 |
0.65 |
1.60 |
2.12 |
2.55 |
2.67 |
3.00 |
|
0.75 |
0.78 |
1.65 |
2.04 |
2.35 |
2.43 |
2.67 |
Ermitteln Sie unter Verwendung des y-Werts aus der obigen Tabelle den Wachstumsfaktor aus der folgenden Tabelle basierend auf CIRIA-Buch 14, Tabelle 3.2.
|
Bereich |
Werte von y |
||||||||
|
0.0 |
0.5 |
1.0 |
1.5 |
2.0 |
2.5 |
3.0 |
3.5 |
4.0 |
|
|
1 |
0.82 |
0,94 |
1.06 |
1.20 |
1.36 |
1.53 |
1.72 |
1.94 |
2.17 |
|
2 |
0.84 |
0,94 |
1.05 |
1.18 |
1.33 |
1.51 |
1.72 |
1.95 |
2.23 |
|
3 |
0.84 |
0.98 |
1.11 |
1.25 |
1.38 |
1.52 |
1.65 |
1.79 |
1.92 |
|
4 |
0.80 |
0.93 |
1.07 |
1.23 |
1.40 |
1.58 |
1.79 |
2.01 |
2.25 |
|
5 |
0.79 |
0.93 |
1.10 |
1.29 |
1.52 |
1.79 |
2.11 |
2.49 |
2.93 |
|
6/7 |
0.77 |
0.92 |
1.09 |
1,28 |
1.50 |
1.74 |
2.02 |
2.34 |
2.69 |
|
8 |
0.78 |
0.92 |
1.07 |
1.23 |
1.40 |
1.58 |
1.76 |
1.95 |
2.16 |
|
9 |
0.84 |
0.96 |
1.08 |
1.21 |
1.35 |
1.49 |
1,64 |
1.80 |
1.97 |
|
10 |
0.85 |
0.96 |
1.07 |
1.19 |
1.31 |
1.45 |
1.58 |
1.73 |
1.88 |
Für die Bestimmung der Wachstumsfaktoren wird der Bereich in 10 Regionen gruppiert; FSR-Abbildung I.2.4 und CIRIA-Buch 14, Abbildung 3.7.
Wachstumsfaktoren bei urbanisierten Einzugsgebieten für Wiederkehrperioden von mehr als 50 Jahren
CIRIA-Buch 14, Tabelle 3.2.4
Ermitteln Sie die ländlichen und städtischen Wachstumsfaktoren für die 50-jährige Wiederkehrperiode, und berechnen Sie deren Verhältnis G50.
Berechnen Sie RMAF als das Verhältnis von QBAR Land und Stadt.
Berechnen Sie für die erforderliche Wiederkehrperiode t das Verhältnis der städtischen und ländlichen Wachstumsfaktoren anhand der folgenden Gleichung:
Der ländliche Wachstumsfaktor wird der folgenden Tabelle basierend auf CIRIA-Buch 14, Tabelle 3.3 entnommen.
|
Bereich |
Wiederkehrperiode (Jahre) |
||||
|
100 |
200 |
250 |
500 |
1000 |
|
|
1 |
2.48 |
2.81 |
2.92 |
3.25 |
3.63 |
|
2 |
2.63 |
2.98 |
3.10 |
3.45 |
3.85 |
|
3 |
2.08 |
2.36 |
2.45 |
2.73 |
3.04 |
|
4 |
2.57 |
3.02 |
3.17 |
3.62 |
4.16 |
|
5 |
3.56 |
4.19 |
4.39 |
5.02 |
5.76 |
|
6/7 |
3.19 |
3.75 |
3.93 |
4.49 |
5.16 |
|
8 |
2.42 |
2.85 |
2.98 |
3.41 |
3.91 |
|
9 |
2.18 |
2.47 |
2.57 |
2.86 |
3.19 |
|
10 |
2.08 |
2.36 |
2.45 |
2.73 |
3.04 |
Multiplizieren Sie den ländlichen Wachstumsfaktor mit Gt, um den städtischen Wachstumsfaktor zu erhalten.
Schließlich ist das städtische Hochwasser (t Jahre) das Produkt des städtischen Wachstumsfaktors und QBARurban.
Durchschnittliche jährliche Hochwasserdaten
Wiederkehrperioden und Volumenströme werden für Bereiche und Wiederkehrperioden von 2 bis 1000 Jahren erstellt, wie unten gezeigt.
Irland

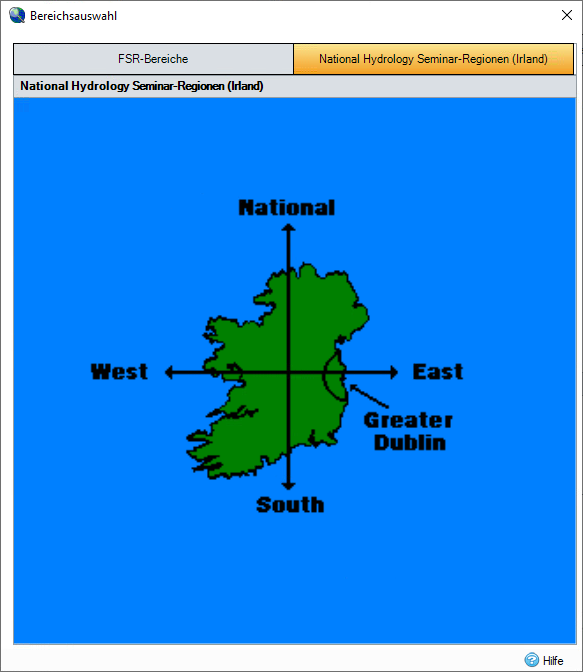

Die Karte zeigt die Bereichsnummern des Einzugsgebiets basierend auf dem National Hydrology Seminar, das zur Berechnung der verschiedenen Wiederkehrperioden wie unten beschrieben verwendet wird.
Irische Wachstumskurven
Die folgenden Wachstumskurven werden für Irland verwendet, entnommen aus Comment on Estimation of Greenfield Runoff Rates, A.M.Crawley & Cunnane, National Hydrology Seminar 2003 (Der Einjahreswert stammt aus der Greater Dublin Strategic Drainage Study, Band 2.)
|
Bereich |
MD-Bereichsnummer |
Wiederkehrperiode (Jahre) |
|||||||
|
1 |
2 |
5 |
10 |
25 |
50 |
100 |
200 |
||
|
National (überarbeitet) |
11 |
0.85 |
0.96 |
1.20 |
1.35 |
1.55 |
1.70 |
1.84 |
1.99 |
|
Irland Ost |
12 |
0.85 |
0.96 |
1.21 |
1.38 |
1.59 |
1.74 |
1.90 |
2.05 |
|
Irland Süd |
13 |
0.85 |
0.96 |
1.19 |
1.35 |
1.55 |
1.70 |
1.84 |
1.99 |
|
Irland West |
14 |
0.85 |
0.96 |
1.18 |
1.33 |
1.51 |
1,64 |
1.78 |
1.91 |
Die folgende Wachstumskurve für den Bereich Großraum Dublin wird im Folgenden definiert:
|
Bereich |
MD-Bereichsnummer |
Wiederkehrperiode (Jahre) |
|||||||
|
1 |
2 |
5 |
10 |
25 |
50 |
100 |
200 |
||
|
Großraum Dublin |
15 |
0.85 |
0.92 |
1.37 |
1.67 |
2.05 |
2.33 |
2.61 |
2.89 |
Der Einjahreswert stammt aus der Greater Dublin Strategic Drainage Study, Band 2. Die übrigen Werte werden (mit zwei Dezimalstellen) aus An Investigation of the Flood Studies Report ungauged catchment method for Mid-Eastern Ireland and Dublin (Michael Bruen, Gleichung 7) abgeleitet.
