Lagerparameter - Referenz
Die Lagerparameter geben die Höhe und Position der Lager für die jeweiligen Träger und Pfeiler der Baugruppe an.
| Beschreibung des Parameters | Parameterinhalt | Parametrischer Wert | InfraWorks - Festlegen/Lesen | Inventor | Revit |
|---|---|---|---|---|---|
| * Gesamthöhe der Konstruktion | BearingAssemblyHeight | Die Gesamthöhe des Lagers. | Ja/Nein | Nein | Entfällt |
| * Zusätzliche Höhe | ExtraHeight | Der zusätzliche Abstand, der zum Strecken des Lagers erforderlich ist, damit es in die Lücke zwischen Träger und Pfeiler passt. | Nein/Ja | Nein | Entfällt |
| * Trägeruntersicht Längsneigung | GirderSoffitLongiSlope | Der erforderliche Neigungswinkel der Trägeruntersicht in Längsrichtung (Y-Achse der Komponente). | Nein/Ja | Nein | Entfällt |
| * Trägeruntersicht Querneigung | GirderSoffitTransSlope | Der erforderliche Neigungswinkel der Trägeruntersicht in lateraler Richtung (X-Achse der Komponente). | Nein/Ja | Nein | Entfällt |
| * Pfeilerabschluss Längsneigung | PierCapLongiSlope | Der erforderliche Neigungswinkel des Pfeilerabschlusses in Längsrichtung (Y-Achse der Komponente). | Nein/Ja | Nein | Entfällt |
| * Pfeilerabschluss Querneigung | PierCapTransSlope | Der erforderliche Neigungswinkel des Pfeilerabschlusses in lateraler Richtung (X-Achse der Komponente). | Nein/Ja | Nein | Entfällt |
Anmerkung: Ein einzelnes Sternchen (*) kennzeichnet einen erforderlichen Geometrieparameter, der in Autodesk Inventor als Schlüsselparameter markiert wurde.
Vertikale Platzierung

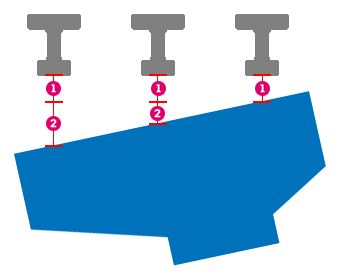

Für jedes Lager muss die Gesamthöhe des Lagers festgelegt werden. Mit diesem Wert wird genügend Platz für das Lager zwischen den Trägern und Auflagern geschaffen. Wenn die obere Fläche eines Auflagers und die untere Gesamtfläche der darüber liegenden Träger nicht parallel sind, können nicht alle Lücken dazwischen genau erstellt werden. Ein Lager unterhalb eines Trägers wird mit dem Parameter Gesamthöhe der Konstruktion angegeben. Die übrigen Träger werden an den Parameter Zusätzliche Höhe angepasst.
 BearingAssemblyHeight |
 ExtraHeight |
Neigung oben und unten

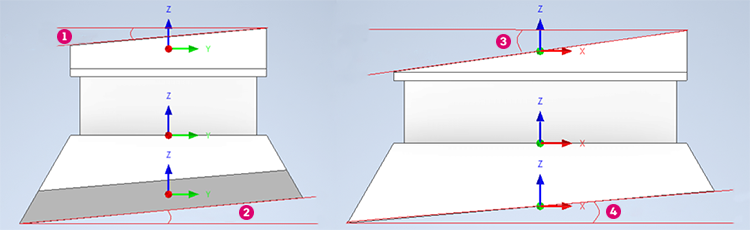

Lager verfügen auch über Neigungen, um die Ober- und Unterseite des Lagers in der Baugruppe auszurichten.
| GirderSoffitLongiSlope |
 GirderSoffitTransSlope |
| PierCapLongiSlope |
 PierCapTransSlope |
